Die Signale sind in den Unterlagen genau beschrieben, die auf der ArtSoft®-Webseite
www.machsupport.com
schreibung der wichtigsten davon.
Signalbezeichnung
ENABLE1-6
OUTPUT1-20
Current Hi/Low

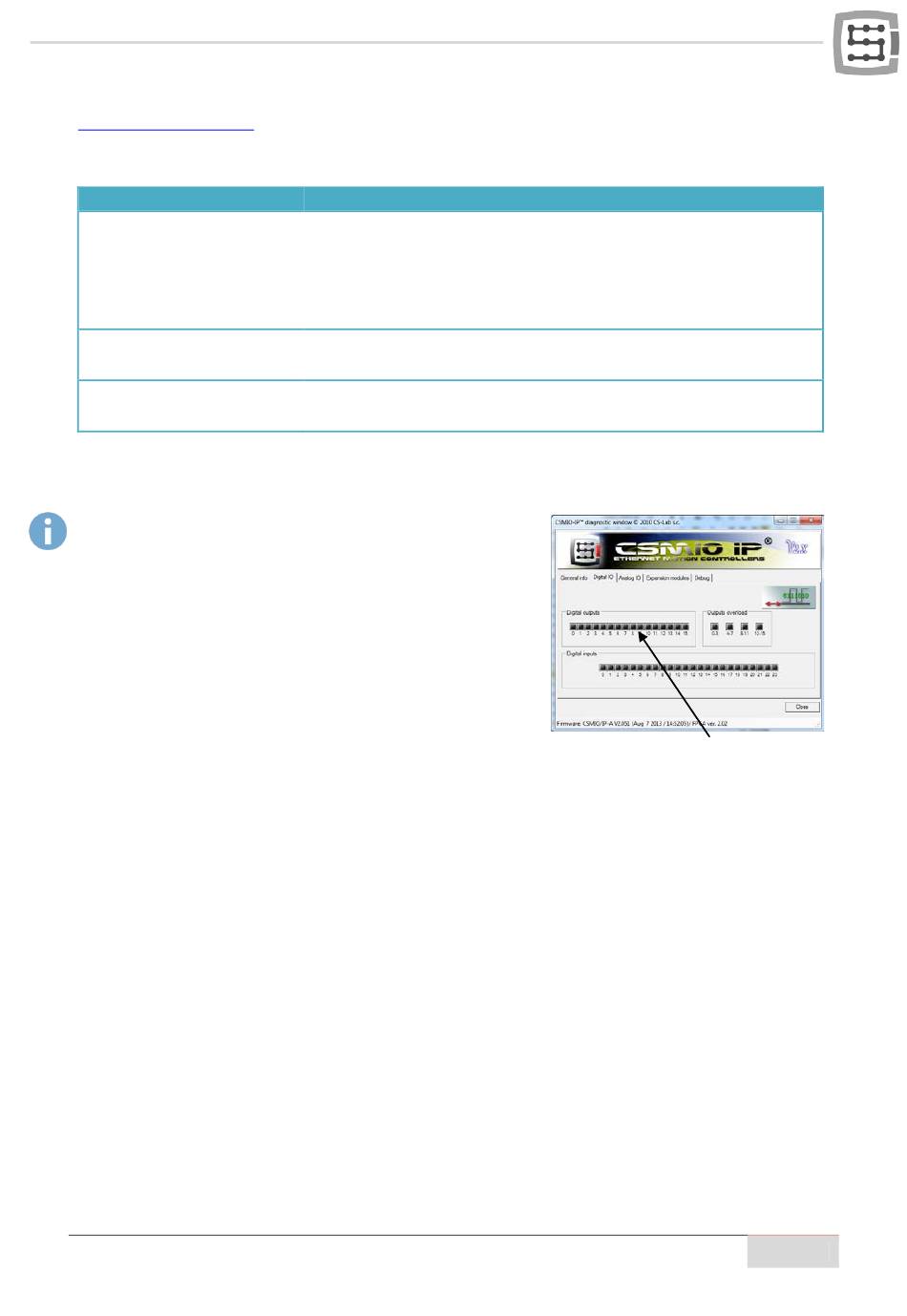

Als hilfreich kann sich beim Start des Systems noch einmal das
Diagnosefenster erweisen, das aus dem Menü „Plug-in
Control" abgerufen wird. Im Reiter „Digital IO" können Sie sich
den aktuellen Zustand der Eingangssignale anschauen und
somit beurteilen, ob eventuelle Probleme auf eine falsche
Konfiguration oder einen fehlerhaften Stromanschluss zurück-
zuführen sind.
(auf Englisch) erhältlich sind. Untenstehend finden Sie jedoch eine Kurzbe-
Achseneinschaltsignale. Sie können z.B. als Einschaltsignale (Servo
ON) bei Servoantrieben benutzt werden. Für die verwendeten Ach-
sen (siehe 10.3) werden diese Signale aktiv, nachdem im Mach3-
Fenster die RESET-Taste gedrückt ist. Wenn Mach3 in den Stoppzu-
stand wechselt, werden diese Signale ausgeschaltet.
Universalausgänge. Sie können zur Steuerung der Spindel und Küh-
lung sowie aus VisualBasic-Skripten verwendet werden.
Strombegrenzungsausgang für Schrittmotoren. Bei der CSMIO/IP-A-
Steuerung ist dieses Signal nicht besetzt.
