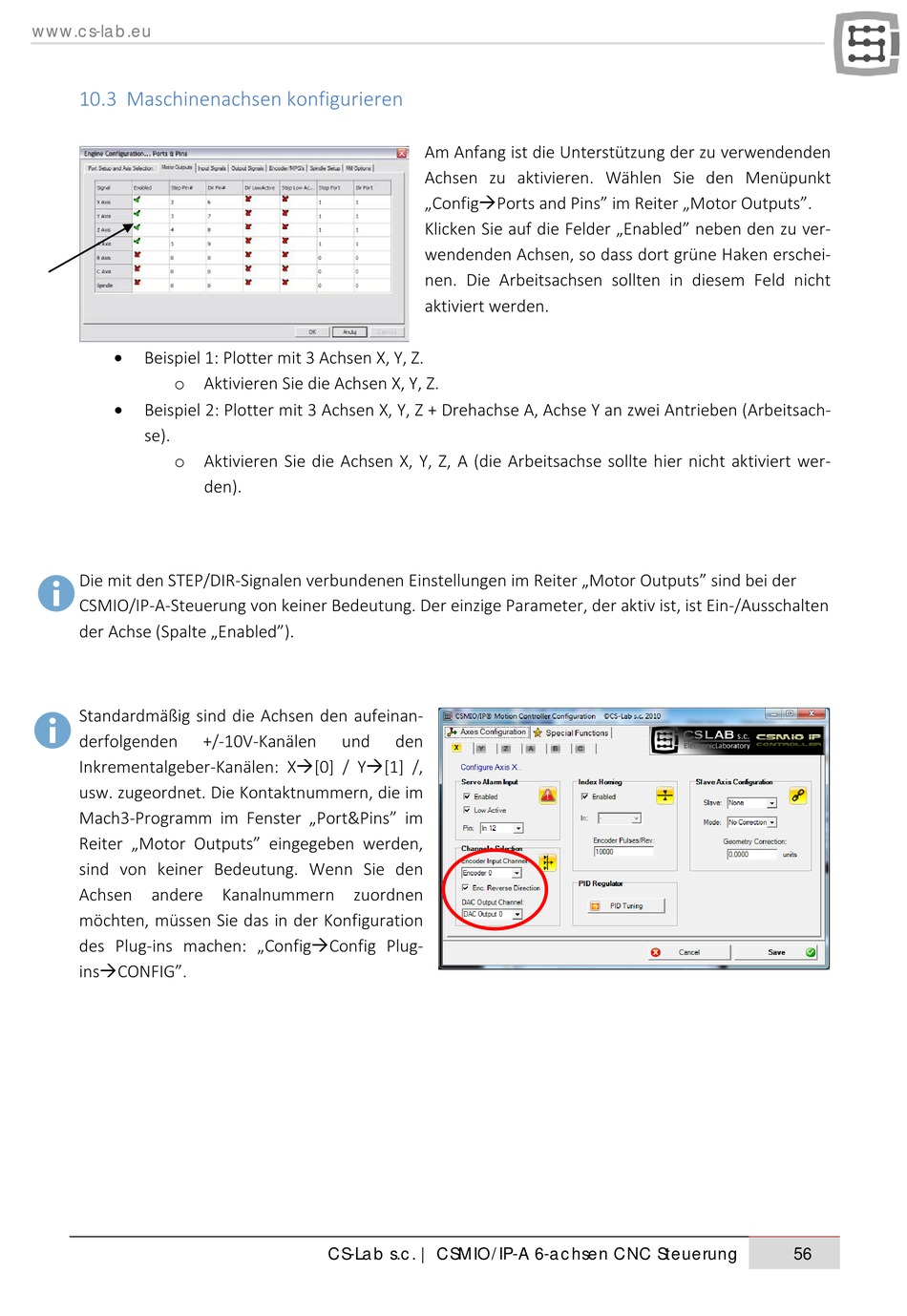

10.3 Maschinenachsen konfigurieren

•
Beispiel 1: Plotter mit 3 Achsen X, Y, Z.
o Aktivieren Sie die Achsen X, Y, Z.
•
Beispiel 2: Plotter mit 3 Achsen X, Y, Z + Drehachse A, Achse Y an zwei Antrieben (Arbeitsach-
se).
o Aktivieren Sie die Achsen X, Y, Z, A (die Arbeitsachse sollte hier nicht aktiviert wer-
Die mit den STEP/DIR-Signalen verbundenen Einstellungen im Reiter „Motor Outputs" sind bei der
CSMIO/IP-A-Steuerung von keiner Bedeutung. Der einzige Parameter, der aktiv ist, ist Ein-/Ausschalten
der Achse (Spalte „Enabled").
Standardmäßig sind die Achsen den aufeinan-
derfolgenden +/-10V-Kanälen
Inkrementalgeber-Kanälen: X[0] / Y[1] /,
usw. zugeordnet. Die Kontaktnummern, die im
Mach3-Programm im Fenster „Port&Pins" im
Reiter „Motor Outputs" eingegeben werden,
sind von keiner Bedeutung. Wenn Sie den
Achsen andere Kanalnummern zuordnen
möchten, müssen Sie das in der Konfiguration
des Plug-ins machen: „ConfigConfig Plug-
insCONFIG".
den).
und
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung
Am Anfang ist die Unterstützung der zu verwendenden
Achsen zu aktivieren. Wählen Sie den Menüpunkt
„ConfigPorts and Pins" im Reiter „Motor Outputs".
Klicken Sie auf die Felder „Enabled" neben den zu ver-
wendenden Achsen, so dass dort grüne Haken erschei-
nen. Die Arbeitsachsen sollten in diesem Feld nicht
aktiviert werden.
den
56
