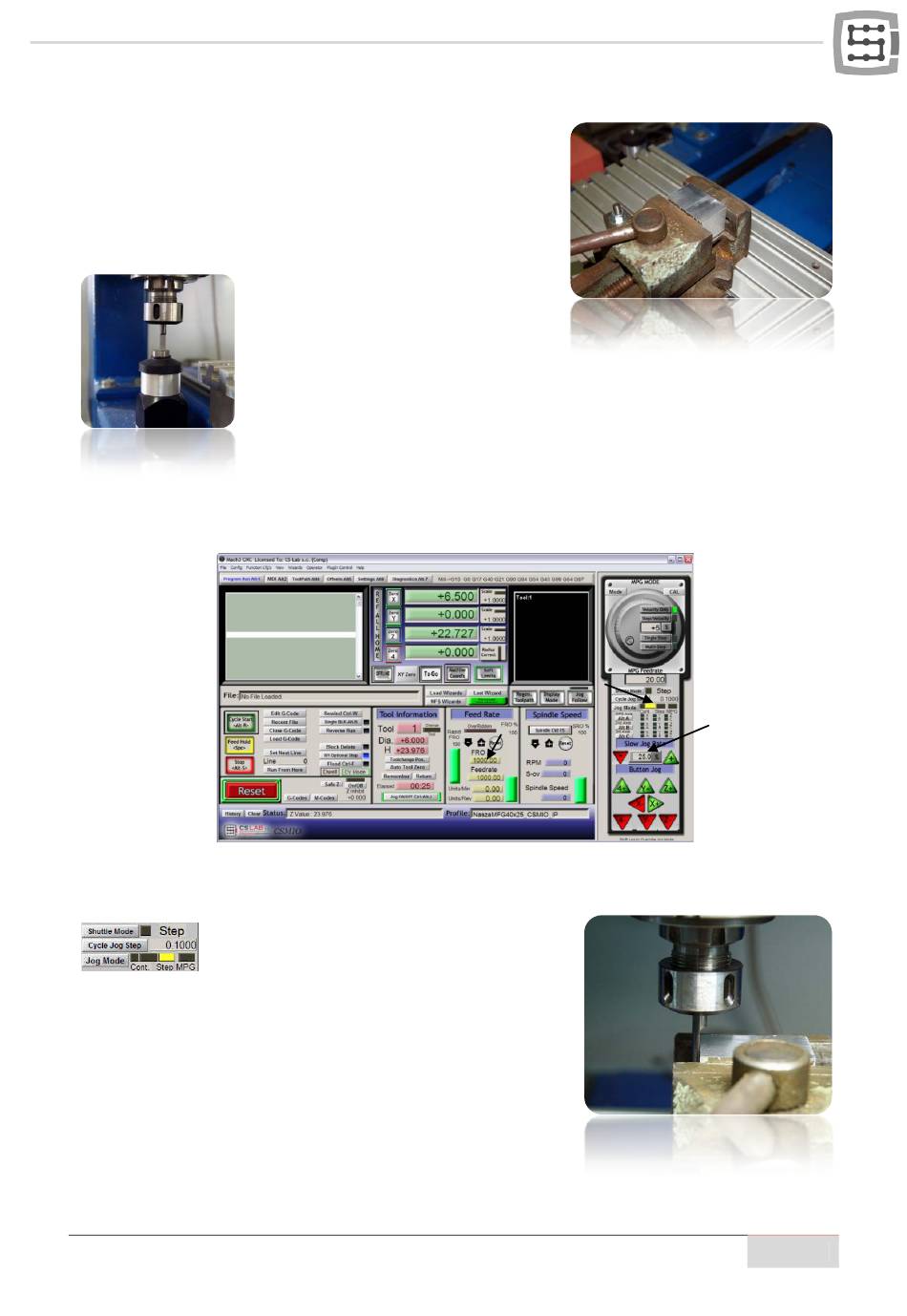

13.2 Werkzeugmaschine und Mach3 vorbereiten

Wenn die Dateien fertig sind, bleibt nur das Material einzuspan-
nen und zu referenzieren. Zuerst aber ist am Steuerungsrechner
das Mach3-Programm zu starten und eine Referenzierungsfahrt
aller Achsen durch Betätigung der Schaltfläche „Ref All Home"
auf dem Hauptbildschirm durchzuführen. Spannen Sie das Ma-
terial fest ein, so dass keine Gefahr besteht, dass es sich wäh-
rend der Bearbeitung verschiebt oder herausgerissen wird.
Stellen Sie im Handvorschubpanel den Dauerfahrtmodus und 25% der Geschwindigkeit ein. Für den
Schrittbetrieb, der gleich eingesetzt wird, können Sie Ins Feedrate sofort den Wert 1000 mm/min ein-
geben.
Jetzt fahren Sie mit den Pfeiltasten oder den Tasten am Bedienpult der Maschine an den linken Rand
des Materials an. Die Z-Achse befindet sich ein wenig unterhalb des Materialniveaus.
nahe beim Material und wechseln Sie den Schritt auf 0,025 mm,
indem Sie diesen Wert ins Textfeld eingeben und mit der Taste
<enter> bestätigen. Fahren Sie jetzt so an, dass die Hälfte der
geschliffenen Welle an die Randfläche des Materials grenzt. Wenn
Sie versuchen, die Spindel mit dem Finger in die eine oder andere
Seite zu drehen, können Sie diese nur in einem beschränkten Be-
reich bewegen. Mehr erlauben die Kanten der Welle nicht. Ma-
chen Sie einen weiteren Schritt von 0,025 mm, so dass sich die
Spindel nicht mehr bewegen lässt. Dies bedeutet, dass die Flächen
des Materials und der geschliffene Teil der Welle nun eng aneinander liegen.
Wie am Anfang erwähnt, wird eine
Hartmetallwelle, die bis auf die Hälfte
seines Durchmessers geschliffen ist, zur
Referenzierung des Materials verwendet. Wenn Sie die Funktion zur Feststel-
lung der Werkzeuglänge benutzen wollen, geben Sie ins Feld „Tool" des
Mach3-Programms die Werkzeugnummer „1" ein und lösen Sie die Messung
aus, indem Sie die Schaltfläche „Auto Tool Zero" betätigen.
Wechseln Sie dann die Vorschubart auf schritt-
weise und stellen Sie den Schritt 0,1 mm ein.
Fahren Sie mit einem Schritt von 0,1 mm sehr
