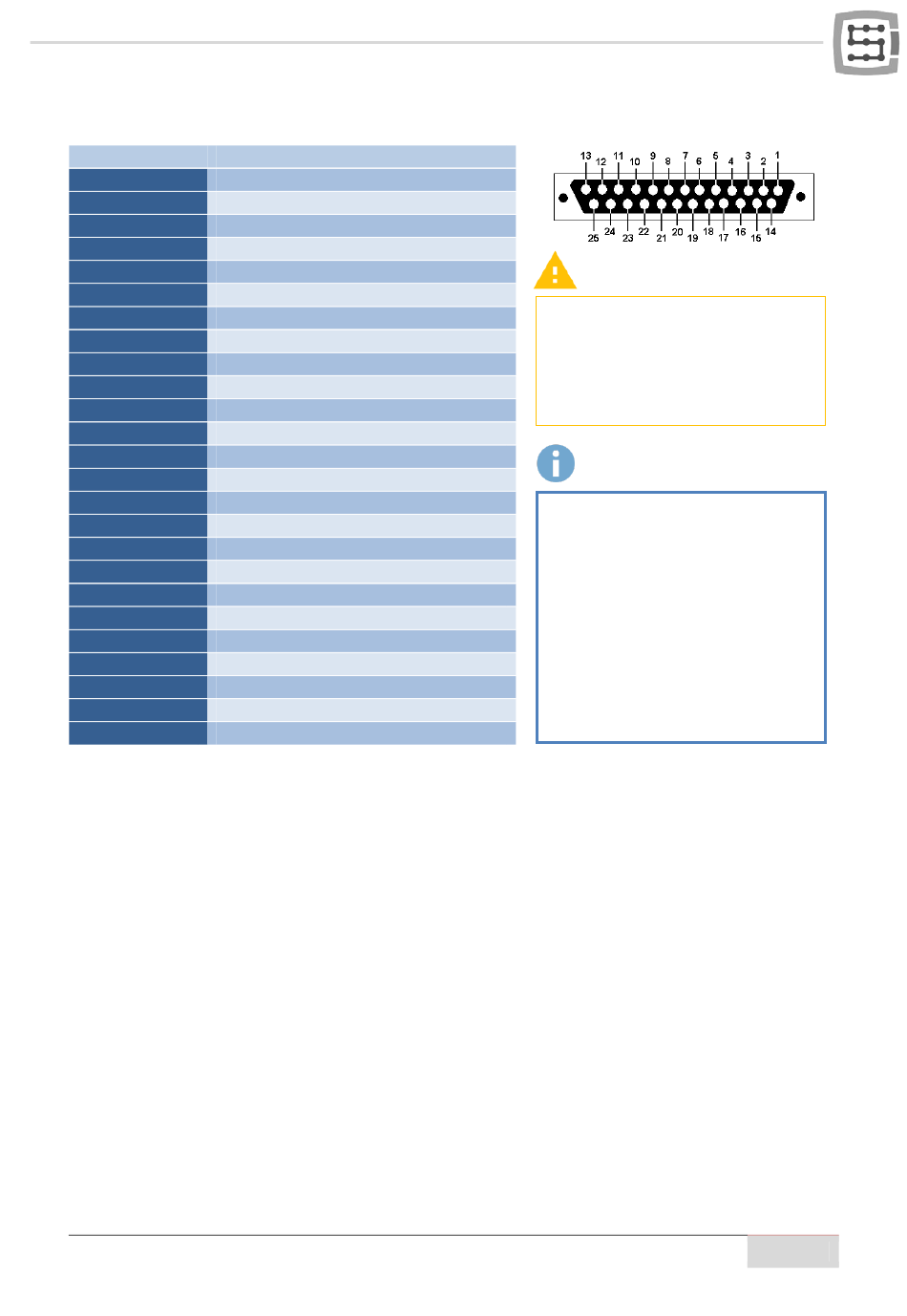

4.5 Digitale Eingangsbuchse (0-11)

Kontaktnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Beschreibung
Eingang 0 (+)
Eingang 1 (+)
Eingang 2 (+)
Eingang 3 (+)
Eingang 4 (+)
Eingang 5 (+)
Eingang 6 (+)
Eingang 7 (+)
Eingang 8 (+)
Eingang 9 (+)
Eingang 10 (+)
Eingang 11 (+)
Nicht besetzt (GND)
Eingang 0 (-)
Eingang 1 (-)
Eingang 2 (-)
Eingang 3 (-)
Eingang 4 (-)
Eingang 5 (-)
Eingang 6 (-)
Eingang 7 (-)
Eingang 8 (-)
Eingang 9 (-)
Eingang 10 (-)
Eingang 11 (-)
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung
Es ist besonders darauf zu achten, dass
die zulässige Versorgungsspannung (30
V DC) an den Eingangsleitungen nicht
überschritten wird. Dies kann zu einer
Gerätebeschädigung führen.
In der „Port&Pins"-Konfiguration des
Mach3-Programms bezieht sich der
Wert in der Spalte „Pin" nicht auf die
Kontaktnummer am
Anschluss, sondern auf die Eingangs-
nummer.
Das bedeutet, dass bei der Eingabe
von „10" der Ausgang 10, d.h. die
Oz
Kontakte 11(+) und
CSMIO/IP-Anschluss eingestellt wird.
CSMIO/IP-
24(-), am
21
