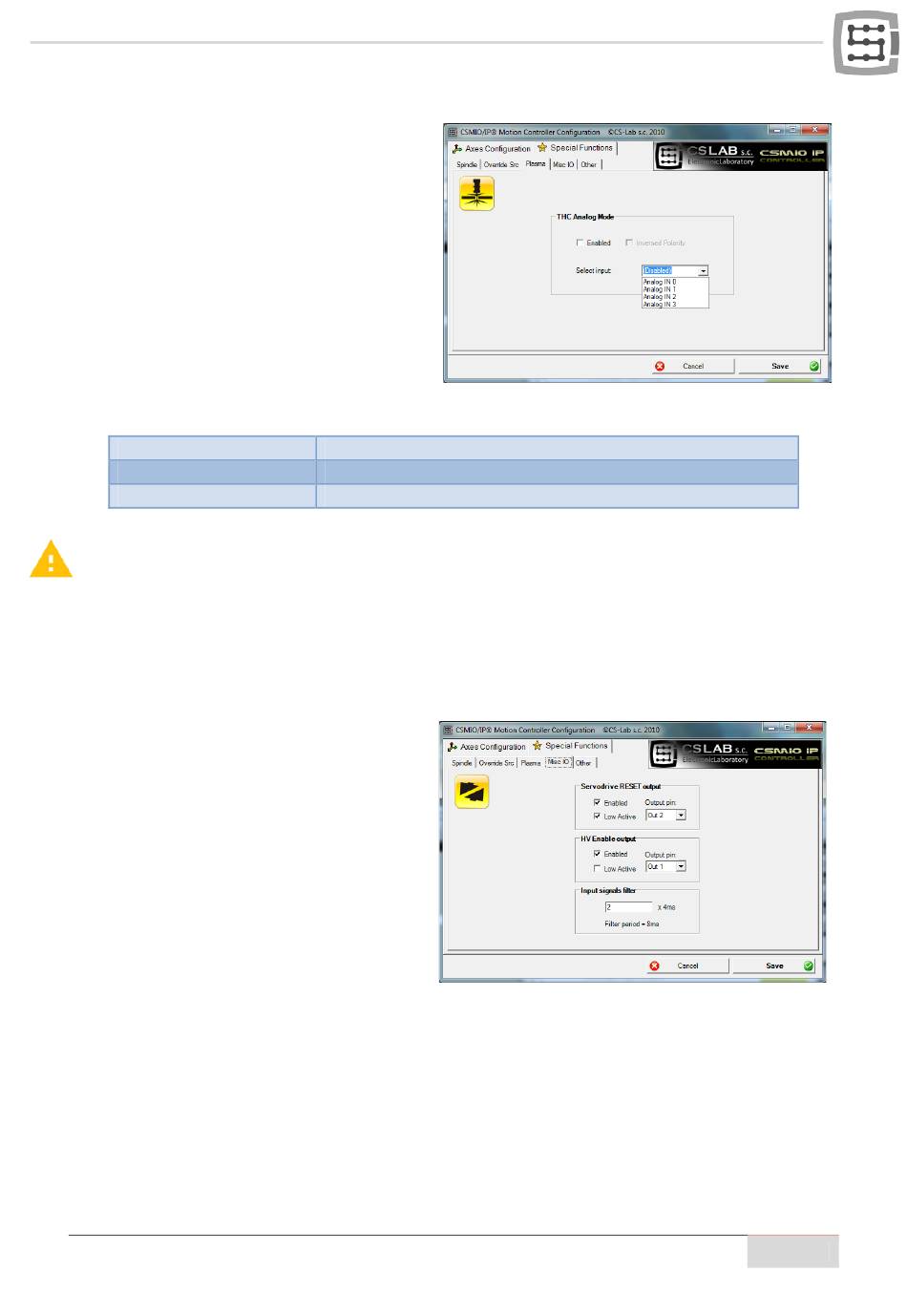

10.9.4 Plasma – Zusätzliche Funktionen für Plasma-Ausschneidemaschinen
Bei der aktuellen Version der Software steht
hier eine Funktion zur Verfügung: Steuerung
der Brennerhöhe mittels Analogeingang.
Die Konfiguration beschränkt sich auf die Frei-
lassung der Funktion sowie die Auswahl der
Polarisation und des Analogeingangs.
Die Funktion ist so, dass bei normaler Polarisa-
tion die im THC min eingegebene Korrektur 0 V
am Analogeingang entspricht, das auf dem
Mach3-Bildschirm konfigurierte THC max hin-
gegen 10 V. Bei umgekehrter Polarisation ent-
spricht THC max 0 V, THC min hingegen 10 V.
Enabled
Inversed Polarity
Select input
Achtung! Wehen Hochspannung an den Elektroden sind die Plasma-Aggregate gefährlich. An die Ana-
logeingänge der CSMIO/IP-Steuerung ist nur ein galvanisch getrenntes und entsprechend gefiltertes
Signal anzuschließen (es ist sinnvoll, das RC-Filter im Stecker selbst unterzubringen). Ein unsachgemä-
ßer Anschluss der Signale aus dem Plasma-Aggregat an die CSMIO/IP-Steuerung kann zu dessen Be-
schädigung führen.
10.9.5 Misc IO – Ein-/Ausgangs-Sonderfunktionen
10.9.5.1 Servodrive RESET
Ein beliebiger
Steuerung kann
Servoantriebe zugeordnet werden. Am Aus-
gang tritt ein kurzer Impuls immer auf, wenn
im Mach3-Programm die RESET-Funktion aus-
gelöst wird.
10.9.5.2 HV Enable
Einem beliebigen Ausgang der CSMIO/IP-Steuerung kann hier die Einschaltfunktion der Hauptstrom-
versorgung (z.B. für Servoantriebe) zugeordnet werden. In vielen Notsituationen, z.B. wenn das E-
STOP-Signal aktiviert wird, kann die Sicherheit durch Ausschalten der Hauptstromversorgung zusätz-
lich erhöht werden.
Der als „HV Enable" definierte Ausgang ist bei normalem Betrieb der CSMIO/IP-Steuerung aktiv, bei
sämtlichen Alarmzuständen hingegen wie Anfahrt eines Hardwarelimits bzw. E-STOP geht das Signal in
den inaktiven Zustand über.
Ein-/Ausschalten der Funktion
Umgekehrte Polarisation
Auswahl des Analogeingangs zur Steuerung der Brennerhöhe
Ausgang der CSMIO/IP-
als RESET-Signal
