4.5.3 Beispiele für Eingangssignalanschlüsse

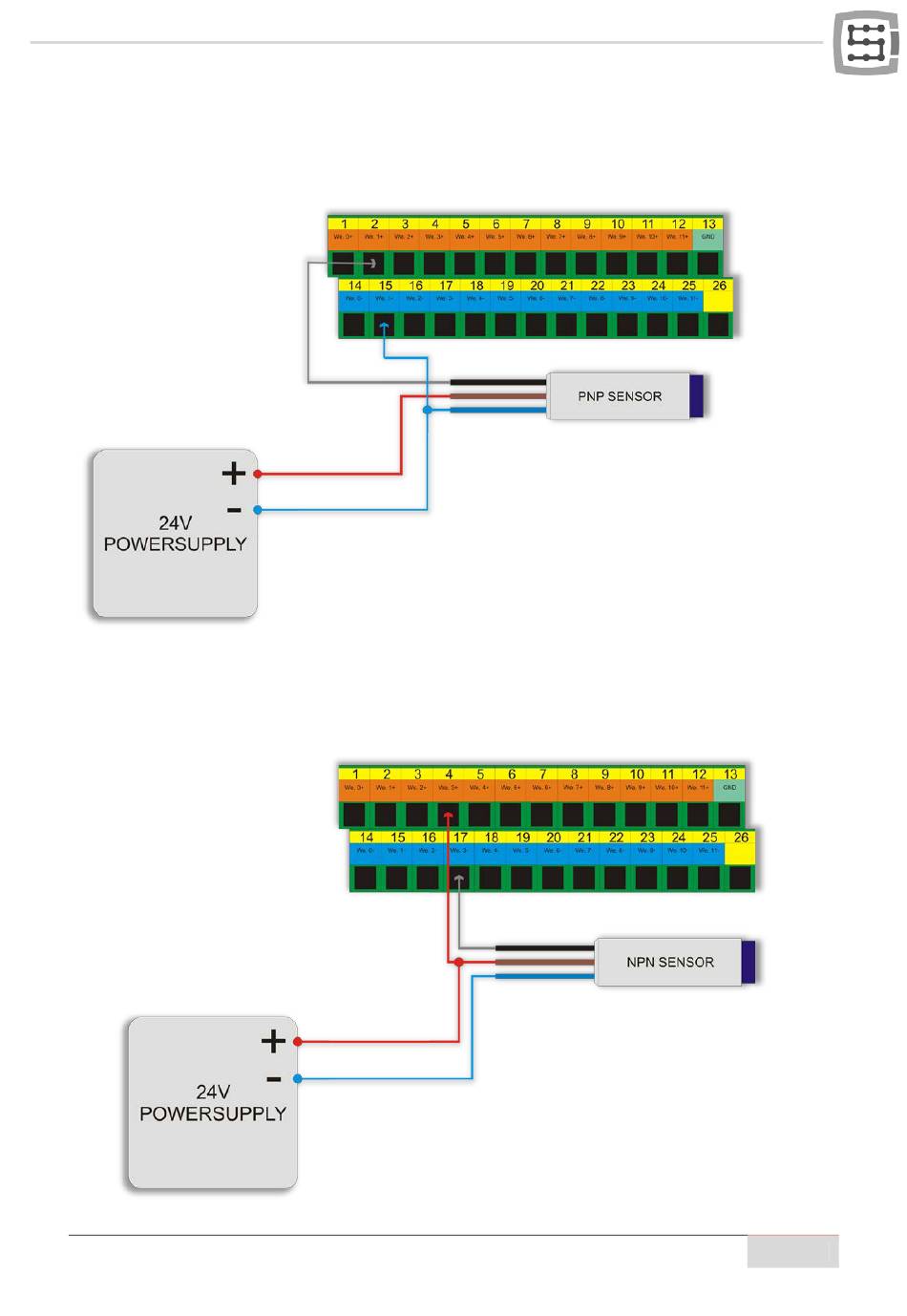

4.5.3.1 Induktiver PNP-Sensor
In diesem Beispiel ist der Sensor mit PNP-Ausgang an den Eingang Nr. 1 angeschlossen. So geben wir
im Mach3-Programm Anschluss=10 / Kontakt=1 ein.
4.5.3.2 Induktiver NPN-Sensor
In diesem Beispiel ist der Sensor mit NPN-Ausgang an den Eingang Nr. 3 angeschlossen. So geben wir
im Mach3-Programm Anschluss=10 / Kontakt=3 ein.
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung 23
