abhelfen. Klicken Sie auf das Textfeld, in dem die aktuelle Position der Z-Achse angezeigt wird, und
geben Sie von der Tastatur „+0.2<enter>" ein.
Nach dieser Operation können Sie mit der Bearbeitung aus der zweiten Datei anfangen, ohne zu ver-
gessen, dass nach Werkzeugwechsel eine Messung durchgeführt werden sollte (Schaltfläche „Auto
Tool Zero").
Wenn die Datei geladen und das Werkzeug gemessen sind, können Sie die Achsen der Maschine er-
neut wie früher mittels MDI über das Material stellen.
Es bleibt nur „Cycle Start" zu betätigen, um die Bearbeitung zu starten.

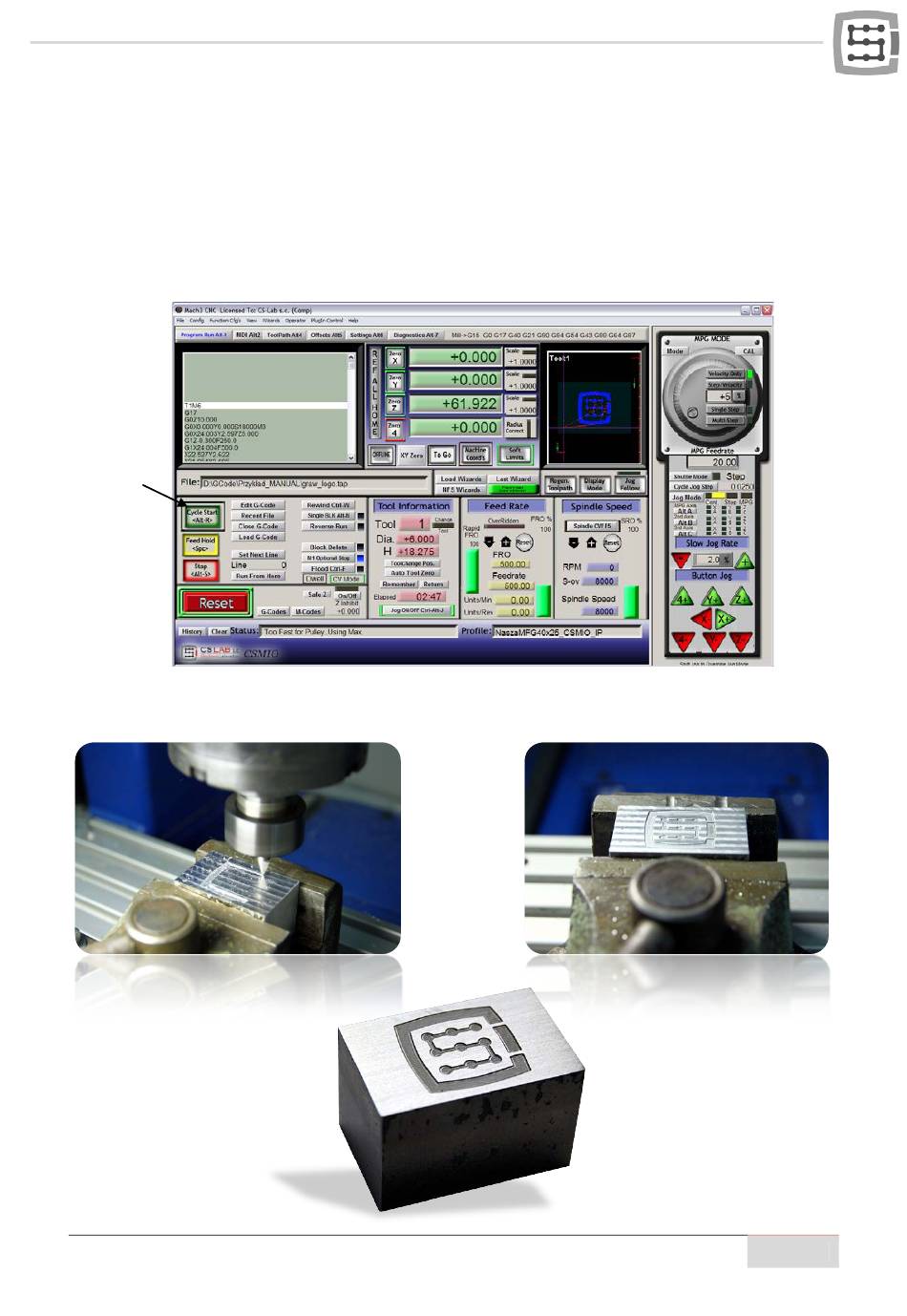

Unten können Sie Bilder eines Werkstücks während der Bearbeitung, nach abgeschlossener Bearbei-
tung, sowie nachdem das Werkstück aus der Maschine ausgebaut und die durch den Oberflächenpla-
nungsfräser hinterlassenen Spuren zart mit Schmirgelpapier geschliffen wurden, sehen.
