4.12 Bedeutung der LED-Kontrollleuchten

An der Frontplatte des CSMIO/IP-Gerätes befindet sich eine Gruppe LED-Kontrollleuchten, die erleich-
tern die Richtigkeit der elektrischen Montage zu überprüfen und solche Elemente wie z.B. Referenzier-
(HOME), End- (LIMIT) und Sicherheitsschalter (E-STOP) zu diagnostizieren.

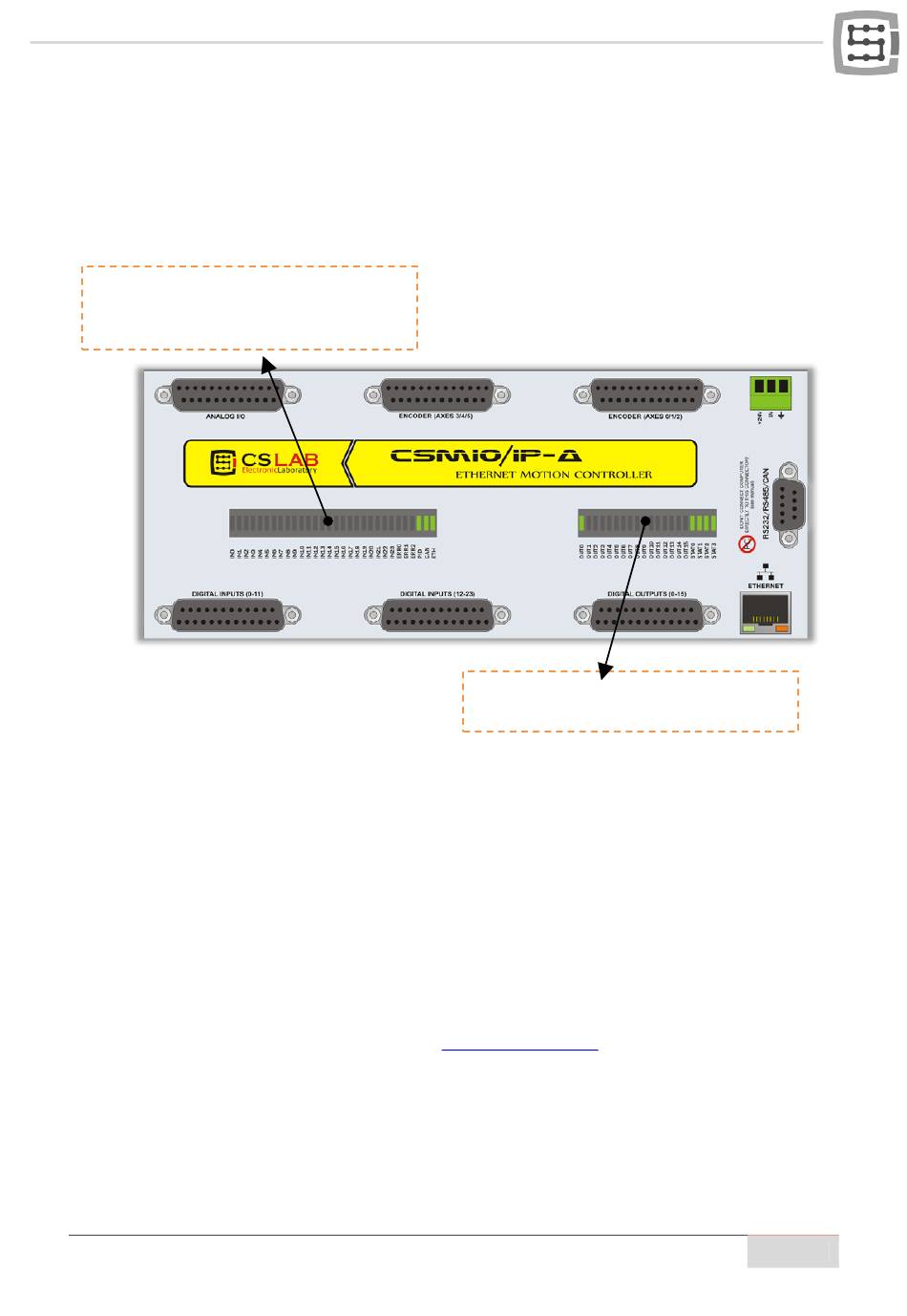

4.12.1 Arten und Anordnung der LED-Kontrollleuchten

Kontrollleuchten der Digitaleingänge 0-23,
Fehlerkontrollleuchten und Aktivität der
Kommunikationsanschlüsse.
•
Die Kontrollleuchten der Digitaleingänge und -ausgänge bedürfen eher keiner Erläuterung.
Wenn ein Signal z.B. an den Eingang Nr. 5 gelegt wird, leuchtet die Diode IN5. Das gilt gleicher-
maßen, wenn z.B. der Ausgang Nr. 2 eingeschaltet wird und die Diode OUT2 leuchtet.
•
Die Kontrollleuchte CAN brennt, wenn mindestens ein Erweiterungsmodul angeschlossen ist
und über den CAN-Datenbus eine einwandfreie Kommunikation erfolgt.
•
Die Kontrollleuchte RS485 brennt, wenn die Kommunikation über den RS485-Datenbus erfolgt.
•
Die Kontrollleuchte RS232 brennt, wenn die Kommunikation über den RS232-Anschluss erfolgt.
•
Die Kontrollleuchte ETHERNET brennt, wenn die Steuerung erfolgreich die Kommunikation mit
dem PC hergestellt hat.
•
Die Kontrollleuchten ERR0-ERR2 zeigen interne Fehler der Steuerung an. Im Normalbetrieb soll-
te keine davon brennen. Falls eine davon brennt, setzen Sie sich in Verbindung mit dem Kun-
dendienst – siehe den Reiter „Kontakt" auf
•
Die Kontrollleuchten STAT0-STAT3 zeigen den internen Zustand der Steuerung an. Die Angabe
von deren Zustand kann hilfreich sein, wenn es zu irgendwelchen Betriebsstörungen des Gerä-
tes kommt. Nachstehend wird die Bedeutung der oben genannten Kontrollleuchten ausführlich
beschrieben.
Kontrollleuchten der Digitalausgänge 0-15
und Gerätezustandsanzeige (STATx)
