10. Mach3-Programm konfigurieren

Nach der Installation der Software muss alles konfiguriert werden, so dass die Einstellungen der ge-
steuerten Maschine und deren gesamten Elektroinstallation entsprechen.
Konfiguriert werden müssen u.a.:
• Skalierung jeder Achse (d.h. wie viele Impulse kommen auf einen Millimeter/Zoll).
• Abstimmung der Achsen-PID-Regler
• Einstellung der Drehzahl und der Beschleunigungen für jede Achse.
• Zuweisung von Eingangs-/Ausgangssignalen wie:
• Konfiguration der Arbeitsachse (falls vorhanden).
• Konfiguration der verwendeten VisualBasic®-Skripten.
• Einstellung von Softlimits, also Achsenbereichen für die SoftLimit-Funktion.
• Einstellung der Referenziergeschwindigkeit.
• eventueller Anpassung des Programmaussehens.
Bei jeder Maschine ist die Konfiguration eine individuelle Frage. Nichtsdestoweniger werden in den
nachfolgenden Kapiteln die allgemeinen Regeln ein bisschen näher gebracht.

10.1 Konfigurationsprofil anlegen

Wenn bei der Installation kein Konfigurationsprofil angelegt wurde (siehe Kapitel 9), ist es nun sinnvoll
eins anzulegen. In diesem Profil werden alle Einstellungen der zu konfigurierenden Werkzeugmaschine
gespeichert.
Namen des
„MeineFräsmaschine_400x250_CSMIO_IP" sein. Vermeiden Sie bei Na-
mengebung Leerzeichen und Sonderzeichen (der Unterstrich ist er-
laubt). Aus der Liste „Clone from" wählen Sie:
• „Mach3Mill", wenn das Profil für eine Fräsmaschine angelegt wird.
• „Mach3Turn", wenn das Profil für eine Drehmaschine angelegt wird.
• „Plasma", wenn das Profil für eine Plasma- bzw. Gas-Ausschneidemaschine angelegt wird.
o Referenziersensor-Signalen – HOME
o Achsengrenzen-Signalen – LIMIT
o Not-Stopp-Signal – ESTOP
o Werkzeugmess-/Materialreferenzierungssonde-Signal, usw.
o zusätzlichen Eingangssignalen, z.B. Bedienfeldtasten, usw.
o Servoantrieb-Alarmsignalen – FAULT
o Antrieb-Resetsignalen – DRV_RESET
o Einschalten der Stromversorgung für Antriebe – HV_ENABLE
o Eingängen zum Einschalten der Spindel, der Kühlung, des Späneabzugs, usw.

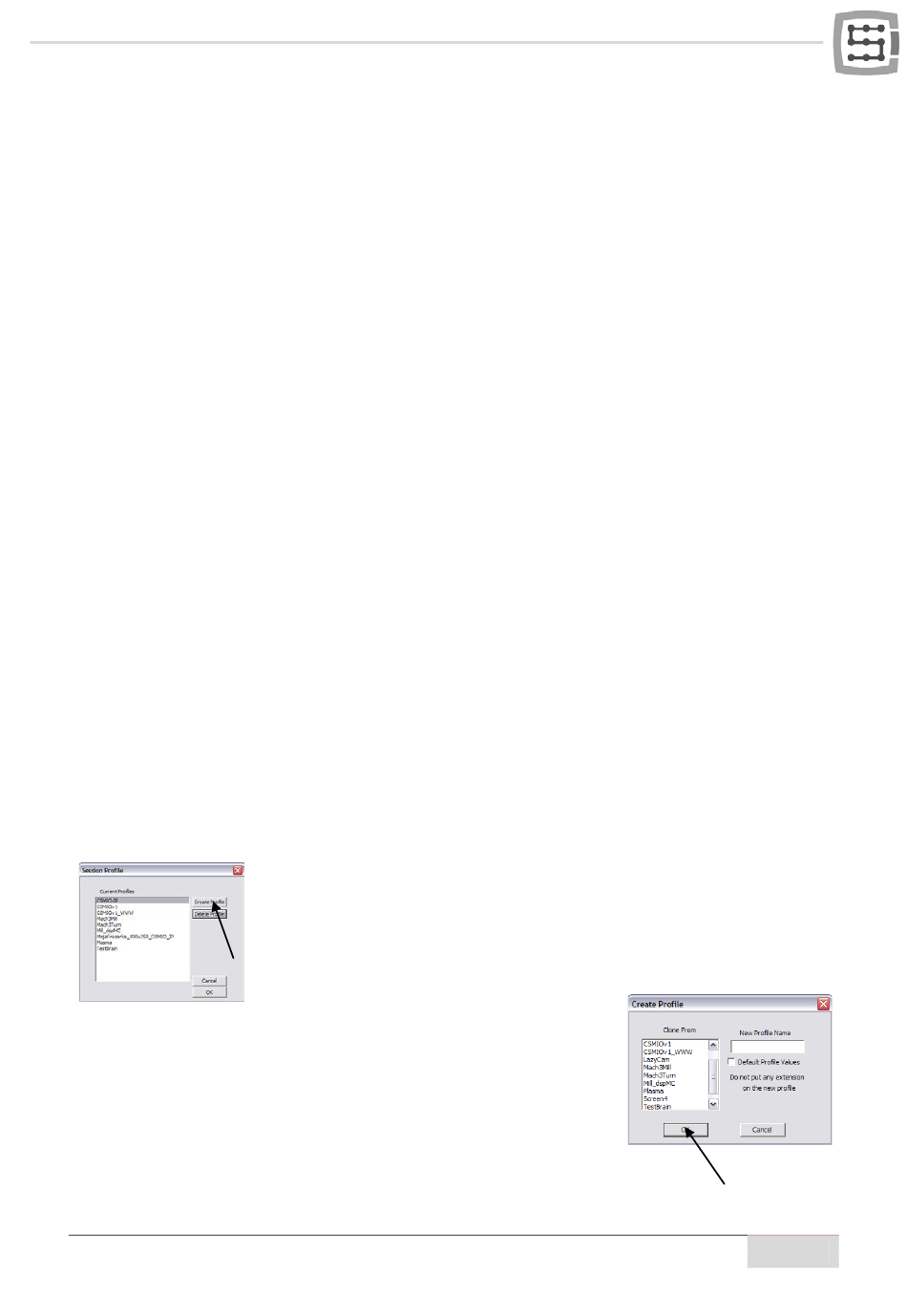

Nach der Installation des Mach3-Programms sollten auf dem Desktop Symbo-
le zu sehen sein, einschließlich u.a. jenes von „Mach3 Loader". Starten Sie das
Programm, indem Sie auf dieses Symbol klicken. Das Fenster „Session Profile"
erscheint. Damit ein Profil angelegt werden kann, muss auf „Create Profile"
geklickt werden.
In dem Fenster, das erscheint, geben Sie den
anzulegenden Profils
CS-Lab s.c. | CSMIO/IP-A 6-achsen CNC Steuerung
ein. Das kann z.B.
53
