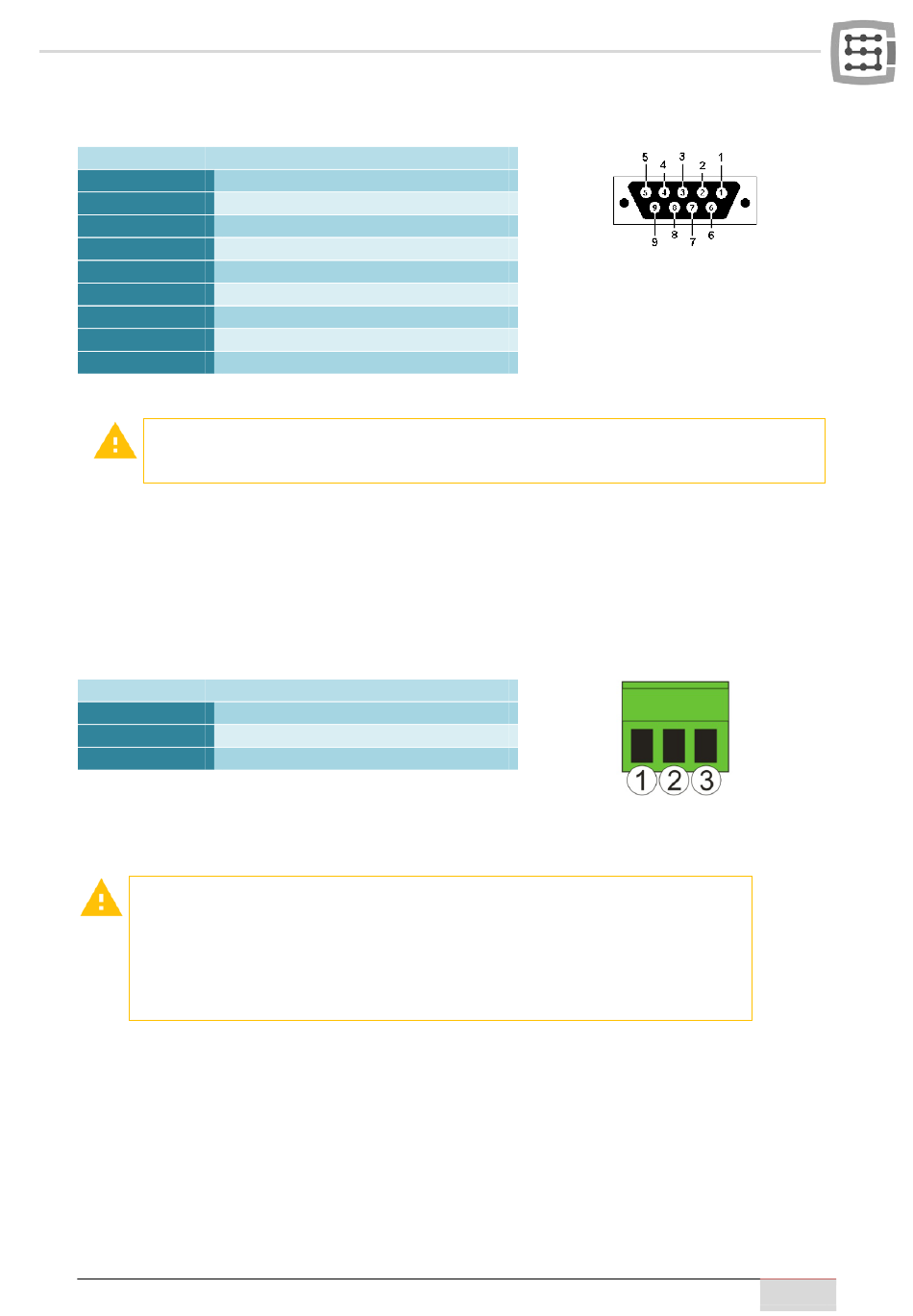

4.7 Erweiterungsmodulbuchse
Kontaktnummer
1
2
3
4
5
6
7
8
9
Diese Buchse ist nur für den Anschluss von Erweiterungsmodulen der Firma CS-Lab s.c.
bestimmt. Es dürfen daran keine anderen Geräte, PCs, usw. angeschlossen werden.
4.8 Stromanschluss
Kontaktnummer
1
2
3
Es ist besonders darauf zu achten, dass die zulässige Versorgungsspannung (30 V
DC) nicht überschritten wird. Dies kann zu einer Gerätebeschädigung führen.
Wenn im System induktive Belastungen wie Elektromagnete, Elektroventile bzw.
Elektromagnetkupplungen verwendet werden, dann empfiehlt es sich ein separa-
tes 24V-Stromversorgungsgerät für die oben genannten Verbraucher und ein se-
parates für die CSMIO/IP-S-Steuerung einzusetzen.
Beschreibung
CAN H
RS232 RxD
RS232 TxD
-
Masse
CAN L
RS485 B-
RS485 A+
-
Beschreibung
Stromversorgung – 24V DC
Masse
Erdung
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Steckeransicht von der
Steckseite
27
