www.cs-lab.eu

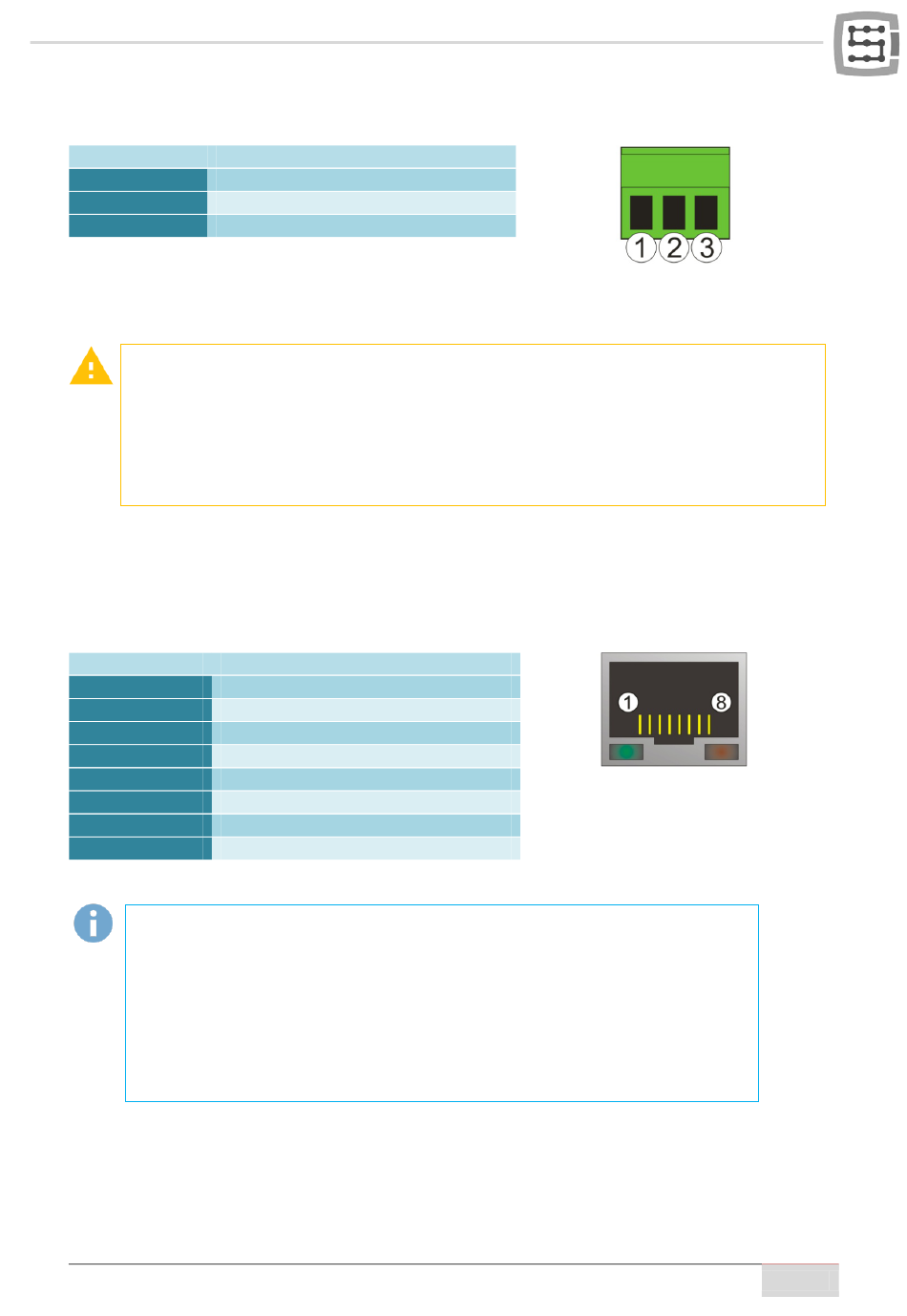

4.6

Stromanschluss

Kontaktnummer
1
2
3
Es ist besonders darauf zu achten, dass die zulässige Versorgungsspannung (30 V DC) nicht
überschritten wird. Dies kann zu einer Gerätebeschädigung führen.
Wenn im System induktive Belastungen wie Elektromagnete, Elektroventile bzw. Elektro-
magnetkupplungen verwendet werden, dann empfiehlt es sich ein separates 24V-
Stromversorgungsgerät für die oben genannten Verbraucher und ein separates für die
CSMIO/IP-M-Steuerung einzusetzen.
4.7

Ethernet-Kommunikationsanschluss

Kontaktnummer
1
2
3
4
5
6
7
8
Wir empfehlen, abgeschirmte FTP- oder STP-Kabel der Kategorie 6 zu verwenden.
Die Netzschnittstelle hat die Funktion Auto MDI-MDIX nicht. Bei Anschluss der
CSMIO/IP-M-Steuerung direkt an den PC sollte also ein so genanntes gekreuztes
Kabel eingesetzt werden. Bei Anschluss an den Netzwerk-Switch bzw. Router ist
ein nicht gekreuztes Kabel einzusetzen.
Zusammen mit dem Gerät wird ein Crossoverkabel mitgeliefert.
Beschreibung
Stromversorgung – 24V DC
Masse
Erdung
Beschreibung
TX+
TX-
Rx+
-
-
RX-
-
-
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
Steckeransicht von der
Steckseite
15
