4. Anschlüsse, Bedienelemente und Elektroinstallation des Gerätes

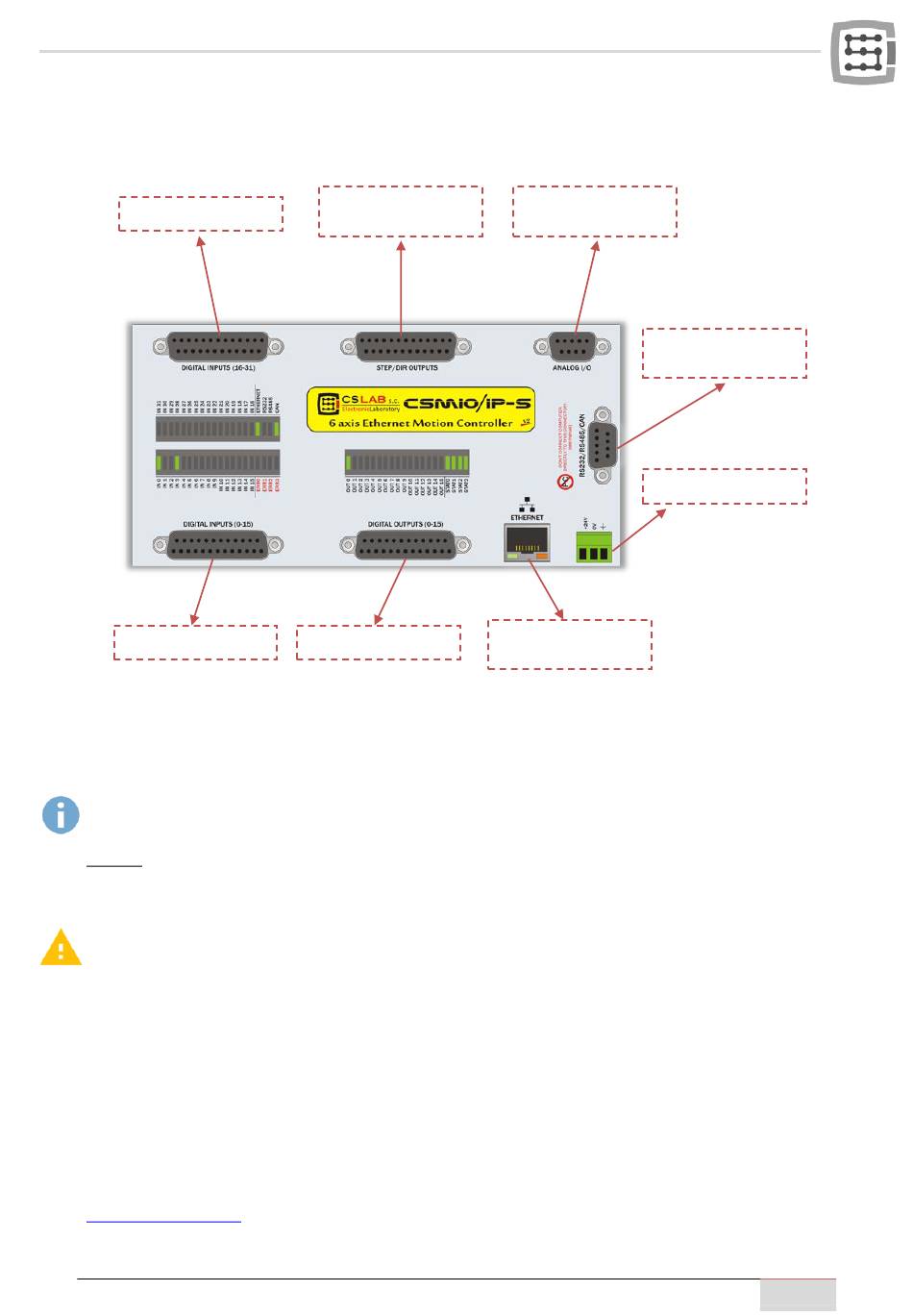

4.1 Belegung der Geräteanschlüsse
Digitaleingänge 16-31
Digitaleingänge 0-15
In den nachfolgenden Unterkapiteln sind ausführlich die Signale der einzelnen Anschlüsse beschrie-
ben.
Die Übergangsmodule DB->Anschlussblock haben dieselbe Anschlussnummerierung wie die DB-
Stecker am CSMIO/IP-S-Steuergerät.
Beispiel: Der Kontakt 15 des DB25-Steckers verbindet sich mit dem Anschluss Nr. 15 am Anschluss-
block.
An den Steuerungen CSMIO/IP-S v2 wurden einige Geräteverbesserungen vorgenommen. Die An-
schlusstopologie der Stecker STEP/DIR, DIGITALAUSGÄNGE und DIGITAL INPUTS ist bei den Versionen
v1 und v2 deswegen anders. Zur Ermittlung der jeweiligen Version der Steuerung sind die 4 ersten
Ziffern der Seriennummer abzulesen.
•
Die Nummern, die mit 1119... und größer beginnen, beziehen sich auf die Version v1.
•
Die Nummern, die mit 1120... und größer beginnen, beziehen sich auf die Version v2.
•
[ENG.] Since 2015 there is FP4 version for Mach4 and simCNC software support (FP4 sign
placed on CSMIO/IP front panel)
Die Dokumentation der Steuerung in der Version v1 ist im "Download"-Bereich der Webseite
http://www.cs-lab.eu
Antriebsteuersignale
(STEP/DIR)
Digitalausgänge 0-15
zu finden.
CS-Lab s.c. | CSMIO/IP-S 6-achsen CNC Steuerung
Analogein- und
-ausgänge (0-10 V)
Erweiterungsmodul-
Stromanschluss
Kommunikationsans-
chluss (ETHERNET)
buchse
14
