4. Anschlüsse, Bedienelemente und Elektroinstallation des Gerätes

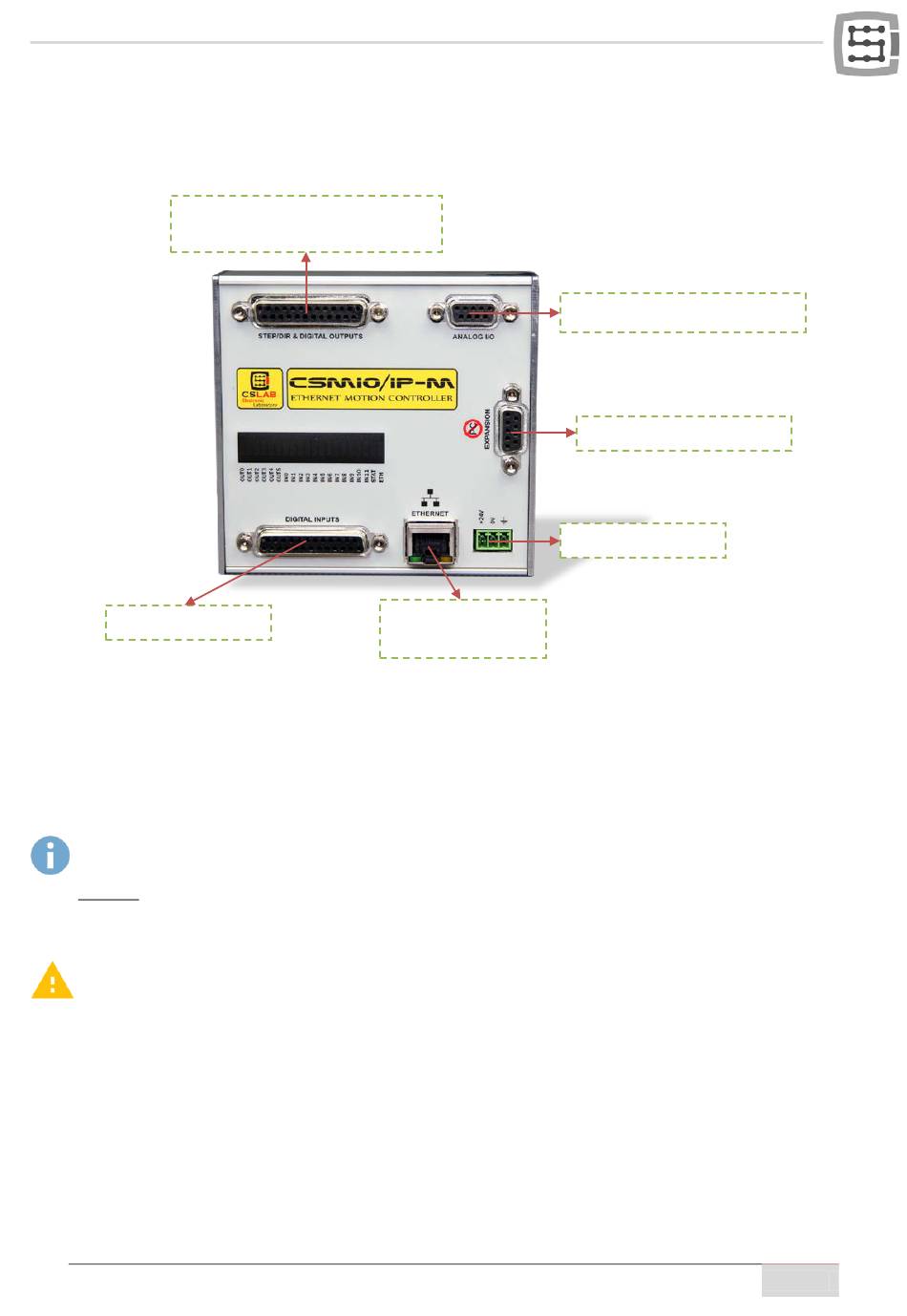

4.1 Belegung der Geräteanschlüsse
Antriebsteuersignale (STEP/DIR)
und Digitalausgänge (sowie Relaisausgänge)
Analogein- und -ausgänge (0-10 V)
Erweiterungsmodulbuchse
Stromanschluss
Kommunikationsans-
Digitaleingänge
chluss (ETHERNET)
In den nachfolgenden Unterkapiteln sind ausführlich die Signale der einzelnen Anschlüsse beschrie-
ben.
Die Übergangsmodule DB->Anschlussblock haben dieselbe Anschlussnummerierung wie die DB-
Stecker am CSMIO/IP-M-Steuergerät.
Beispiel: Der Kontakt 15 des DB25-Steckers verbindet sich mit dem Anschluss Nr. 15 am Anschluss-
block.
Since 2015 there is FP4 version for Mach4 and simCNC software support (FP4 sign placed on CSMIO/IP
front panel)
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung 10
