1MRS757550 C
630 Serie
Technisches Handbuch
Signalvergleichsschutz mit Unterreichweite und direkter
Fernauslösung (DUTT)
Die direkte Fernauslösung wird über die Einstellung Schematyp =
"Auslösemitnahme" aktiviert.
Bei der direkten Fernauslösung ist das Anregesignal von der Unterreichweitezone Z1
mit dem Eingang CSUR verbunden, um ein Trägersendesignal (CS) zu erzeugen. Das
Signal am Eingang CSUR wird über die Einstellung Carrier Min Dur verlängert, um
eine ausreichende Länge des Signals CS zu gewährleisten.
Nachdem die unter Koordinierungszeit einstellbare Anregungsverzögerung ohne
weitere lokale Kriterien verstrichen ist, wird der lokale Leistungsschalter unmittelbar
über das Trägerempfangssignal (CR) ausgelöst (Ausgang AUS (Auslösung) wird
aktiviert).
Die Freigabefunktion (Unblock = "Kein Restart" und Unblock =
"Neuanlauf") dürfen beim DUTT-Schema nicht aktiviert sein, da ein
"verlorenes Guardsignal" zu einer unmittelbaren Auslösung des
lokalen Leistungsschalters führt.
Die Aktivierung des Eingangs BLOCK führt zu einer kompletten Blockierung der
direkten Fernauslösung. Durch die Aktivierung des Eingangs BLK_AUS wird der
Ausgang AUS (Auslösung) blockiert.
A
~
CB_A
DSOCPSCH
BLOCK OPERATE
BLK_OPR
BLK_CS
CSBLK
CACC
CSOR
CSUR
CR
CRG
GUID-E5832505-6E03-4A5E-909E-2E587BE67B8E V1 DE

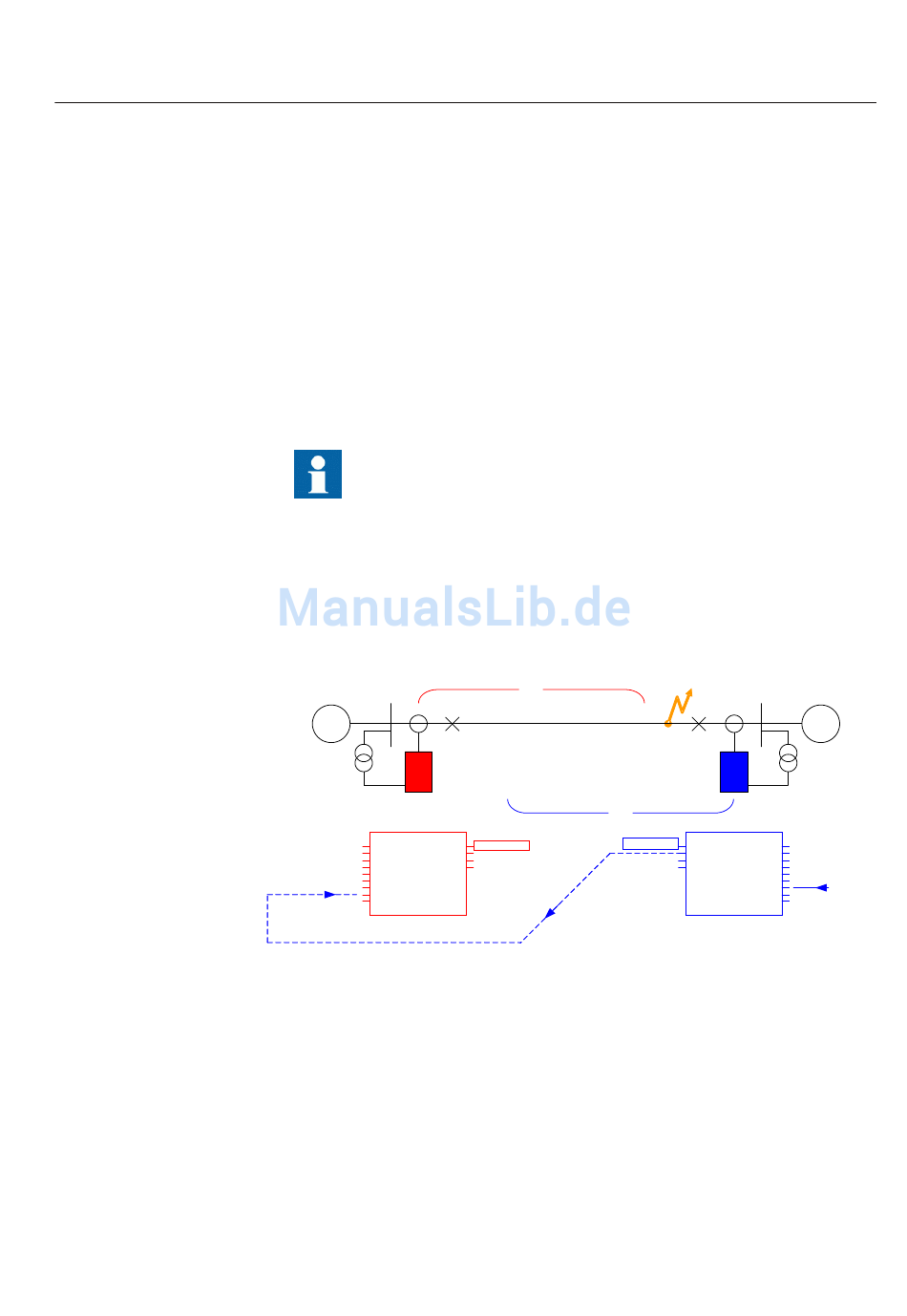

Abb. 469: Vereinfachtes Funktionsdiagramm der direkten Fernauslösung

Signalvergleichsschutz mit Unterreichweite und Freigabe (PUTT)

Der Signalvergleichsschutz mit Unterreichweite wird über die Einstellung Schematyp
= "Bedingt Unterr." aktiviert.
Beim Signalvergleichsschutz mit Unterreichweite ist das Anregesignal von der
Unterreichweitezone Z1 mit dem Eingang CSUR verbunden, um das Signal CS zu
Schutzbezogene Funktionen
Z1
Z1
TRIP_CB_A
CS
CRL
LCG
Abschnitt 5
B
CB_B
DSOCPSCH
TRIP_CB_B
OPERATE BLOCK
CS BLK_OPR
CRL BLK_CS
LCG CSBLK
CACC
CSOR
CSUR
CR
CRG
~
Z1_START
