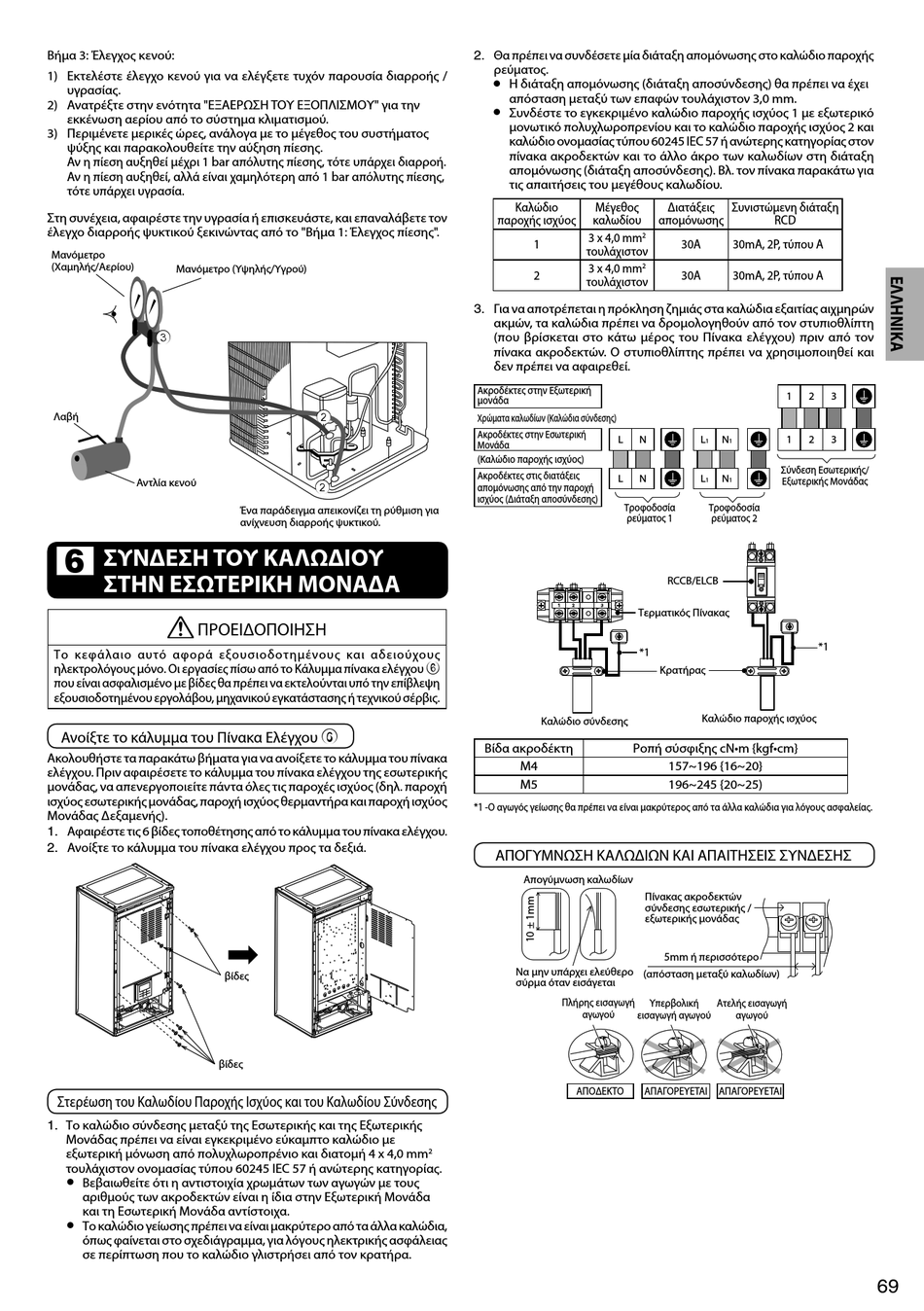

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 348

Βήμα 3: Έλεγχος κενού:
1) Εκτελέστε έλεγχο κενού για να ελέγξετε τυχόν παρουσία διαρροής /
υγρασίας.
2) Ανατρέξτε στην ενότητα "ΕΞΑΕΡΩΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ" για την
εκκένωση αερίου από το σύστημα κλιματισμού.
3) Περιμένετε μερικές ώρες, ανάλογα με το μέγεθος του συστήματος
ψύξης και παρακολουθείτε την αύξηση πίεσης.
Αν η πίεση αυξηθεί μέχρι 1 bar απόλυτης πίεσης, τότε υπάρχει διαρροή.
Αν η πίεση αυξηθεί, αλλά είναι χαμηλότερη από 1 bar απόλυτης πίεσης,
τότε υπάρχει υγρασία.
Στη συνέχεια, αφαιρέστε την υγρασία ή επισκευάστε, και επαναλάβετε τον
έλεγχο διαρροής ψυκτικού ξεκινώντας από το "Βήμα 1: Έλεγχος πίεσης".
Μανόμετρο
(Χαμηλής/Αερίου)
Μανόμετρο (Υψηλής/Υγρού)
3
Λαβή
Αντλία κενού
6 ΣΥΝΔΕΣΗ ΤΟΥ ΚΑΛΩΔΙΟΥ
ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το κεφάλαιο αυτό αφορά εξουσιοδοτημένους και αδειούχους
ηλεκτρολόγους μόνο. Οι εργασίες πίσω από το Κάλυμμα πίνακα ελέγχου 6
που είναι ασφαλισμένο με βίδες θα πρέπει να εκτελούνται υπό την επίβλεψη
εξουσιοδοτημένου εργολάβου, μηχανικού εγκατάστασης ή τεχνικού σέρβις.
Ανοίξτε το κάλυμμα του Πίνακα Ελέγχου 6
Ακολουθήστε τα παρακάτω βήματα για να ανοίξετε το κάλυμμα του πίνακα
ελέγχου. Πριν αφαιρέσετε το κάλυμμα του πίνακα ελέγχου της εσωτερικής
μονάδας, να απενεργοποιείτε πάντα όλες τις παροχές ισχύος (δηλ. παροχή
ισχύος εσωτερικής μονάδας, παροχή ισχύος θερμαντήρα και παροχή ισχύος
Μονάδας Δεξαμενής).
1. Αφαιρέστε τις 6 βίδες τοποθέτησης από το κάλυμμα του πίνακα ελέγχου.
2. Ανοίξτε το κάλυμμα του πίνακα ελέγχου προς τα δεξιά.
βίδες
Στερέωση του Καλωδίου Παροχής Ισχύος και του Καλωδίου Σύνδεσης
1. Το καλώδιο σύνδεσης μεταξύ της Εσωτερικής και της Εξωτερικής
Μονάδας πρέπει να είναι εγκεκριμένο εύκαμπτο καλώδιο με
εξωτερική μόνωση από πολυχλωροπρένιο και διατομή 4 x 4,0 mm
τουλάχιστον ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας.
•
Βεβαιωθείτε ότι η αντιστοιχία χρωμάτων των αγωγών με τους
αριθμούς των ακροδεκτών είναι η ίδια στην Εξωτερική Μονάδα
και τη Εσωτερική Μονάδα αντίστοιχα.
•
Το καλώδιο γείωσης πρέπει να είναι μακρύτερο από τα άλλα καλώδια,
όπως φαίνεται στο σχεδιάγραμμα, για λόγους ηλεκτρικής ασφάλειας
σε περίπτωση που το καλώδιο γλιστρήσει από τον κρατήρα.
2
2
Ένα παράδειγμα απεικονίζει τη ρύθμιση για
ανίχνευση διαρροής ψυκτικού.
βίδες
2. Θα πρέπει να συνδέσετε μία διάταξη απομόνωσης στο καλώδιο παροχής
ρεύματος.
•
Η διάταξη απομόνωσης (διάταξη αποσύνδεσης) θα πρέπει να έχει
απόσταση μεταξύ των επαφών τουλάχιστον 3,0 mm.
•
Συνδέστε το εγκεκριμένο καλώδιο παροχής ισχύος 1 με εξωτερικό
μονωτικό πολυχλωροπρενίου και το καλώδιο παροχής ισχύος 2 και
καλώδιο ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας στον
πίνακα ακροδεκτών και το άλλο άκρο των καλωδίων στη διάταξη
απομόνωσης (διάταξη αποσύνδεσης). Βλ. τον πίνακα παρακάτω για
τις απαιτήσεις του μεγέθους καλωδίου.
Καλώδιο Μέγεθος
παροχής ισχύος καλωδίου
3 x 4,0 mm
1
τουλάχιστον
3 x 4,0 mm
2
τουλάχιστον
3. Για να αποτρέπεται η πρόκληση ζημιάς στα καλώδια εξαιτίας αιχμηρών
ακμών, τα καλώδια πρέπει να δρομολογηθούν από τον στυπιοθλίπτη
(που βρίσκεται στο κάτω μέρος του Πίνακα ελέγχου) πριν από τον
πίνακα ακροδεκτών. Ο στυπιοθλίπτης πρέπει να χρησιμοποιηθεί και
δεν πρέπει να αφαιρεθεί.
Ακροδέκτες στην Εξωτερική
μονάδα
Χρώματα καλωδίων (Kαλώδια σύνδεσης)
Ακροδέκτες στην Εσωτερική
Μονάδα
(Καλώδιο παροχής ισχύος)
Ακροδέκτες στις διατάξεις
απομόνωσης από την παροχή
ισχύος (Διάταξη αποσύνδεσης)
Καλώδιο σύνδεσης
Βίδα ακροδέκτη
M4
M5
*1 -Ο αγωγός γείωσης θα πρέπει να είναι μακρύτερος από τα άλλα καλώδια για λόγους ασφαλείας.
ΑΠΟΓΥΜΝΩΣΗ ΚΑΛΩΔΙΩΝ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΔΕΣΗΣ
Απογύμνωση καλωδίων
Να μην υπάρχει ελεύθερο
σύρμα όταν εισάγεται
Πλήρης εισαγωγή
αγωγού
ΑΠΟΔΕΚΤΟ
2
Διατάξεις Συνιστώμενη διάταξη
απομόνωσης RCD
2
30A 30mA, 2P, τύπου A
2
30A 30mA, 2P, τύπου A
1
L N L N 1
1 1
Σύνδεση Εσωτερικής/
L N L N
1 1 Εξωτερικής Μονάδας
Τροφοδοσία Τροφοδοσία
ρεύματος 1 ρεύματος 2
RCCB/ELCB
Τερματικός Πίνακας
*1
Κρατήρας
Καλώδιο παροχής ισχύος
Ροπή σύσφιξης cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25)
Πίνακας ακροδεκτών
σύνδεσης εσωτερικής /
εξωτερικής μονάδας
5mm ή περισσότερο
(απόσταση μεταξύ καλωδίων)
Υπερβολική Ατελής εισαγωγή
εισαγωγή αγωγού αγωγού
ΑΠΑΓΟΡΕΥΕΤΑΙ ΑΠΑΓΟΡΕΥΕΤΑΙ
2 3
2 3
*1
69
