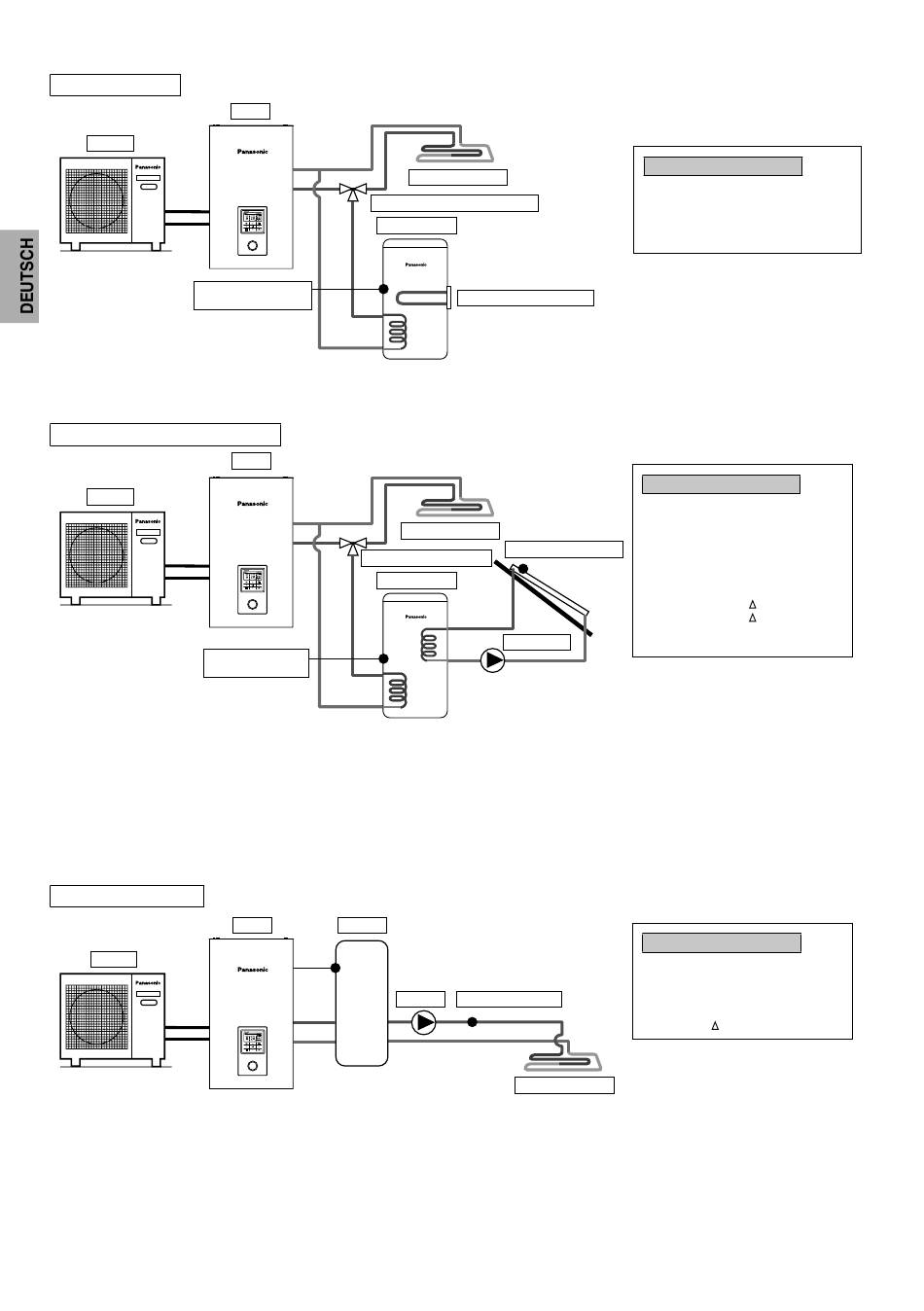

1-2. Systemanwendungen mit optionalem Zubehör.
Warmwasserspeicher
Außen
Warmwasserspeichers
Bei dieser Anwendung wird ein Warmwasserspeicher über ein 3-Wege-Ventil an das Innengerät angeschlossen.
Die Warmwasserspeichertemperatur wird vom Speichertemperaturfühler (gemäß Spezifi kation von Panasonic) erfasst.
Warmwasserspeicher + Solaranbindung
Außen
Bei dieser Anwendung wird ein Warmwasserspeicher über ein 3-Wege-Ventil an das Innengerät und anschließend eine Solarstation zum
Aufheizen des Warmwasserspeichers angeschlossen. Die Warmwasserspeichertemperatur wird vom Speichertemperaturfühler (gemäß
Spezifi kation von Panasonic) erfasst. Die Temperatur des Solarmoduls wird vom Solartemperaturfühler (gemäß Spezifi kation von Panasonic)
erfasst.
In den Warmwasserspeicher muss ein unabhängiger Solarwärmetauscher integriert sein.
Die Beheizung des Warmwasserspeichers wird automatisch durch den Abgleich des Speichertemperaturfühlerwerts mit dem
Solartemperaturfühlerwert geregelt.
In den Wintermonaten ist die Solarstation zum Schutz des Heizkreises ständig aktiviert. Wenn der Solarstationsbetrieb nicht aktiviert bleiben
soll, muss der Heizkreis mit Glykol befüllt und die Einschalttemperatur für den Frostschutzbetrieb auf -20 °C eingestellt werden.
Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
Anschluss Pufferspeicher
Außen
Bei dieser Anwendung wird ein Pufferspeicher an das Innengerät angeschlossen.
Die Pufferspeichertemperatur wird vom Temperaturfühler für Pufferspeicher (gemäß Spezifi kation von Panasonic) erfasst.
Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
76
Innen
Temperaturfühler des
Innen
3-Wege-Ventil für WW-Speicher
Temperaturfühler
des WW-Speichers
Innen
Puffersp.
Fußbodenheizung
3-Wege-Ventil für WW-Speicher
WW-Speicher
E-Heizstab WW-Speicher
Fußbodenheizung
Solartemperaturfühler
WW-Speicher
Solarstation
Pumpe 1
Temperaturfühler 1
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Nein
Warmwasserspeicher - Ja
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Ja
Warmwasserspeicher - Ja
Solaranbindung - Ja
Warmwasserspeicher
T Einschalten
T Ausschalten
Frostschutz
Obergrenze
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Ja
Anschluss Pufferspeicher - Ja
T für Puff.speich.
