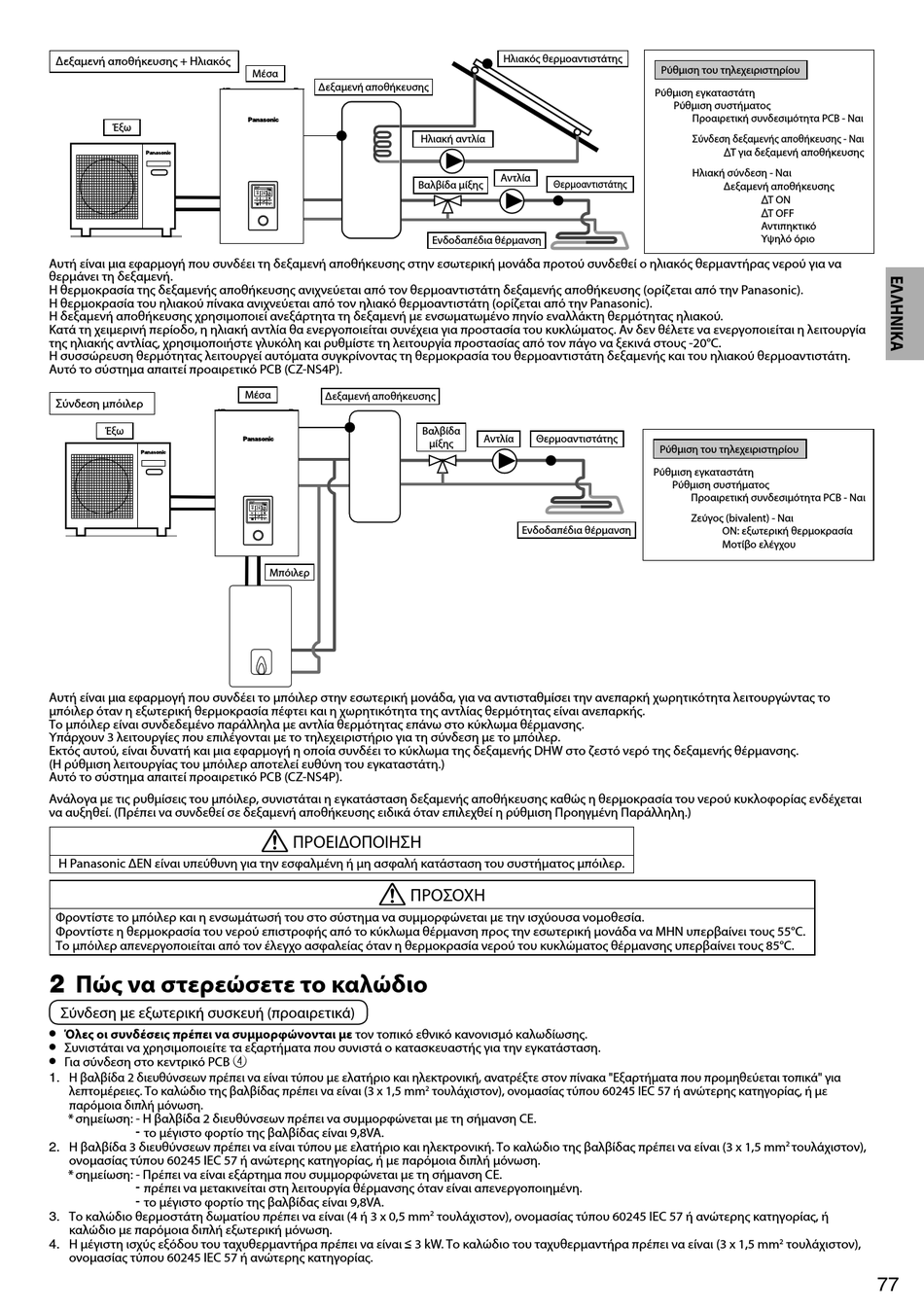

Δεξαμενή αποθήκευσης + Ηλιακός
Έξω
Αυτή είναι μια εφαρμογή που συνδέει τη δεξαμενή αποθήκευσης στην εσωτερική μονάδα προτού συνδεθεί ο ηλιακός θερμαντήρας νερού για να
θερμάνει τη δεξαμενή.
Η θερμοκρασία της δεξαμενής αποθήκευσης ανιχνεύεται από τον θερμοαντιστάτη δεξαμενής αποθήκευσης (ορίζεται από την Panasonic).
Η θερμοκρασία του ηλιακού πίνακα ανιχνεύεται από τον ηλιακό θερμοαντιστάτη (ορίζεται από την Panasonic).
Η δεξαμενή αποθήκευσης χρησιμοποιεί ανεξάρτητα τη δεξαμενή με ενσωματωμένο πηνίο εναλλάκτη θερμότητας ηλιακού.
Κατά τη χειμερινή περίοδο, η ηλιακή αντλία θα ενεργοποιείται συνέχεια για προστασία του κυκλώματος. Αν δεν θέλετε να ενεργοποιείται η λειτουργία
της ηλιακής αντλίας, χρησιμοποιήστε γλυκόλη και ρυθμίστε τη λειτουργία προστασίας από τον πάγο να ξεκινά στους -20°C.
Η συσσώρευση θερμότητας λειτουργεί αυτόματα συγκρίνοντας τη θερμοκρασία του θερμοαντιστάτη δεξαμενής και του ηλιακού θερμοαντιστάτη.
Αυτό το σύστημα απαιτεί προαιρετικό PCB (CZ-NS4P).
Σύνδεση μπόιλερ
Έξω
Αυτή είναι μια εφαρμογή που συνδέει το μπόιλερ στην εσωτερική μονάδα, για να αντισταθμίσει την ανεπαρκή χωρητικότητα λειτουργώντας το
μπόιλερ όταν η εξωτερική θερμοκρασία πέφτει και η χωρητικότητα της αντλίας θερμότητας είναι ανεπαρκής.
Το μπόιλερ είναι συνδεδεμένο παράλληλα με αντλία θερμότητας επάνω στο κύκλωμα θέρμανσης.
Υπάρχουν 3 λειτουργίες που επιλέγονται με το τηλεχειριστήριο για τη σύνδεση με το μπόιλερ.
Εκτός αυτού, είναι δυνατή και μια εφαρμογή η οποία συνδέει το κύκλωμα της δεξαμενής DHW στο ζεστό νερό της δεξαμενής θέρμανσης.
(Η ρύθμιση λειτουργίας του μπόιλερ αποτελεί ευθύνη του εγκαταστάτη.)
Αυτό το σύστημα απαιτεί προαιρετικό PCB (CZ-NS4P).
Ανάλογα με τις ρυθμίσεις του μπόιλερ, συνιστάται η εγκατάσταση δεξαμενής αποθήκευσης καθώς η θερμοκρασία του νερού κυκλοφορίας ενδέχεται
να αυξηθεί. (Πρέπει να συνδεθεί σε δεξαμενή αποθήκευσης ειδικά όταν επιλεχθεί η ρύθμιση Προηγμένη Παράλληλη.)
Η Panasonic ΔΕΝ είναι υπεύθυνη για την εσφαλμένη ή μη ασφαλή κατάσταση του συστήματος μπόιλερ.
Φροντίστε το μπόιλερ και η ενσωμάτωσή του στο σύστημα να συμμορφώνεται με την ισχύουσα νομοθεσία.
Φροντίστε η θερμοκρασία του νερού επιστροφής από το κύκλωμα θέρμανση προς την εσωτερική μονάδα να ΜΗΝ υπερβαίνει τους 55°C.
Το μπόιλερ απενεργοποιείται από τον έλεγχο ασφαλείας όταν η θερμοκρασία νερού του κυκλώματος θέρμανσης υπερβαίνει τους 85°C.
2 Πώς να στερεώσετε το καλώδιο
Σύνδεση με εξωτερική συσκευή (προαιρετικά)
•
Όλες οι συνδέσεις πρέπει να συμμορφώνονται με τον τοπικό εθνικό κανονισμό καλωδίωσης.
•
Συνιστάται να χρησιμοποιείτε τα εξαρτήματα που συνιστά ο κατασκευαστής για την εγκατάσταση.
•
Για σύνδεση στο κεντρικό PCB 4
1. Η βαλβίδα 2 διευθύνσεων πρέπει να είναι τύπου με ελατήριο και ηλεκτρονική, ανατρέξτε στον πίνακα "Εξαρτήματα που προμηθεύεται τοπικά" για
λεπτομέρειες. Το καλώδιο της βαλβίδας πρέπει να είναι (3 x 1,5 mm
παρόμοια διπλή μόνωση.
* σημείωση: - Η βαλβίδα 2 διευθύνσεων πρέπει να συμμορφώνεται με τη σήμανση CE.
- το μέγιστο φορτίο της βαλβίδας είναι 9,8VA.
2. Η βαλβίδα 3 διευθύνσεων πρέπει να είναι τύπου με ελατήριο και ηλεκτρονική. Το καλώδιο της βαλβίδας πρέπει να είναι (3 x 1,5 mm
ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας, ή με παρόμοια διπλή μόνωση.
* σημείωση: - Πρέπει να είναι εξάρτημα που συμμορφώνεται με τη σήμανση CE.
- πρέπει να μετακινείται στη λειτουργία θέρμανσης όταν είναι απενεργοποιημένη.
- το μέγιστο φορτίο της βαλβίδας είναι 9,8VA.
3. Το καλώδιο θερμοστάτη δωματίου πρέπει να είναι (4 ή 3 x 0,5 mm
καλώδιο με παρόμοια διπλή εξωτερική μόνωση.
4. Η μέγιστη ισχύς εξόδου του ταχυθερμαντήρα πρέπει να είναι ≤ 3 kW. Το καλώδιο του ταχυθερμαντήρα πρέπει να είναι (3 x 1,5 mm
ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας.
Μέσα
Δεξαμενή αποθήκευσης
Βαλβίδα μίξης
Μέσα
Δεξαμενή αποθήκευσης
Μπόιλερ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΠΡΟΣΟΧΗ
Ηλιακός θερμοαντιστάτης
Ηλιακή αντλία
Αντλία
Θερμοαντιστάτης
Ενδοδαπέδια θέρμανση
Βαλβίδα
Αντλία
Θερμοαντιστάτης
μίξης
Ενδοδαπέδια θέρμανση
2
τουλάχιστον), ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας, ή με
2
τουλάχιστον), ονομασίας τύπου 60245 IEC 57 ή ανώτερης κατηγορίας, ή
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Ναι
Σύνδεση δεξαμενής αποθήκευσης - Ναι
Τ για δεξαμενή αποθήκευσης
Ηλιακή σύνδεση - Ναι
Δεξαμενή αποθήκευσης
T ON
T OFF
Αντιπηκτικό
Υψηλό όριο
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Ναι
Ζεύγος (bivalent) - Ναι
ON: εξωτερική θερμοκρασία
Μοτίβο ελέγχου
2
τουλάχιστον),
2
τουλάχιστον),
77
