Panasonic SDC07 3E5-Serie Installationshandbuch Seite 324

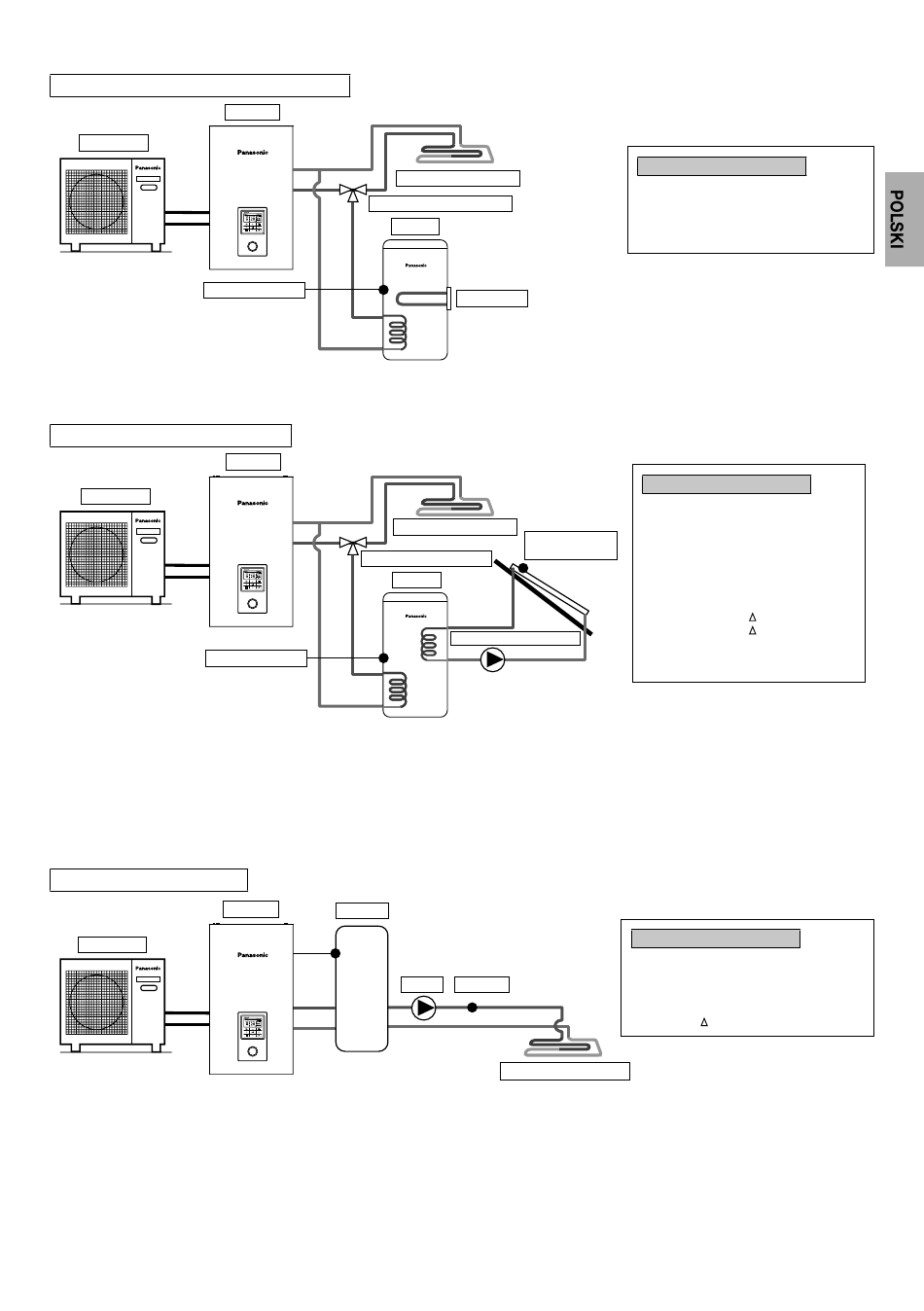

1-2. Wprowadzenie zastosowań systemu wykorzystujących sprzęt opcjonalny.
Podłączenie zbiornika CWU (ciepłej wody użytkowej)
Na zewnątrz
Termistor zbiornika
Jest to zastosowanie, w którym zbiornik CWU jest podłączony do jednostki wewnętrznej przez zawór 3-drogowy.
Temperatura zbiornika CWU wykrywana jest przez termistor zbiornika (określony przez fi rmę Panasonic).
Podłączenie zbiornika + panelu solarnego
Na zewnątrz
Termistor zbiornika
Jest to zastosowanie, w którym zbiornik CWU jest podłączony do jednostki wewnętrznej przez zawór 3-drogowy przed podłączeniem
panelu solarnego w celu rozgrzania zbiornika. Temperatura zbiornika CWU wykrywana jest przez termistor zbiornika (określony przez fi rmę
Panasonic). Temperatura panelu solarnego wykrywana jest przez termistor panelu solarnego (określony przez fi rmę Panasonic).
Zbiornik CWU powinien niezależnie korzystać z wbudowanego obwodu wymiennika cieplnego panelu solarnego.
Gromadzenie ciepła działa automatycznie poprzez porównywanie temperatury termistora zbiornika i termistora panelu solarnego.
W sezonie zimowym pompa panelu solarnego chroniąca obwód będzie działać w sposób ciągły. Aby nie aktywować działania pompy
panela solarnego, należy użyć glikolu i ustawić temperaturę rozpoczęcia pracy chroniącej przed zamarzaniem na -20°C.
Ten system wymaga opcjonalnej płyty głównej (CZ-NS4P).
Podłączenie zbiornika buforowego
Na zewnątrz
Jest to zastosowanie, w którym zbiornik buforowy jest podłączony do jednostki wewnętrznej.
Temperatura zbiornika buforowego wykrywana jest przez termistor zbiornika buforowego (określony przez fi rmę Panasonic).
Ten system wymaga opcjonalnej płyty głównej (CZ-NS4P).
Wewnątrz
Ogrzewanie podłogowe
Zawór 3-drogowy zbiornika
Zbiornik
Wewnątrz
Ogrzewanie podłogowe
Zawór 3-drogowy zbiornika
Zbiornik
Wewnątrz
Zb. bufor
Grzałka BSH
Termistor panelu
solarnego
Pompa obiegu solarnego
Pompa Termistor
Ogrzewanie podłogowe
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Nie
Podłączenie zbiornika - Tak
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty
gł. - Tak
Podłączenie zbiornika - Tak
Podłączenie panelu solarnego - Tak
Zbiornik C.W.U.
T WŁ.
T WYŁ.
Zapobieganie
zamarznięciu
Górny limit
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Tak
Podłączenie zbiornika buforowego - Tak
T dla zbiornika buforowego
45
