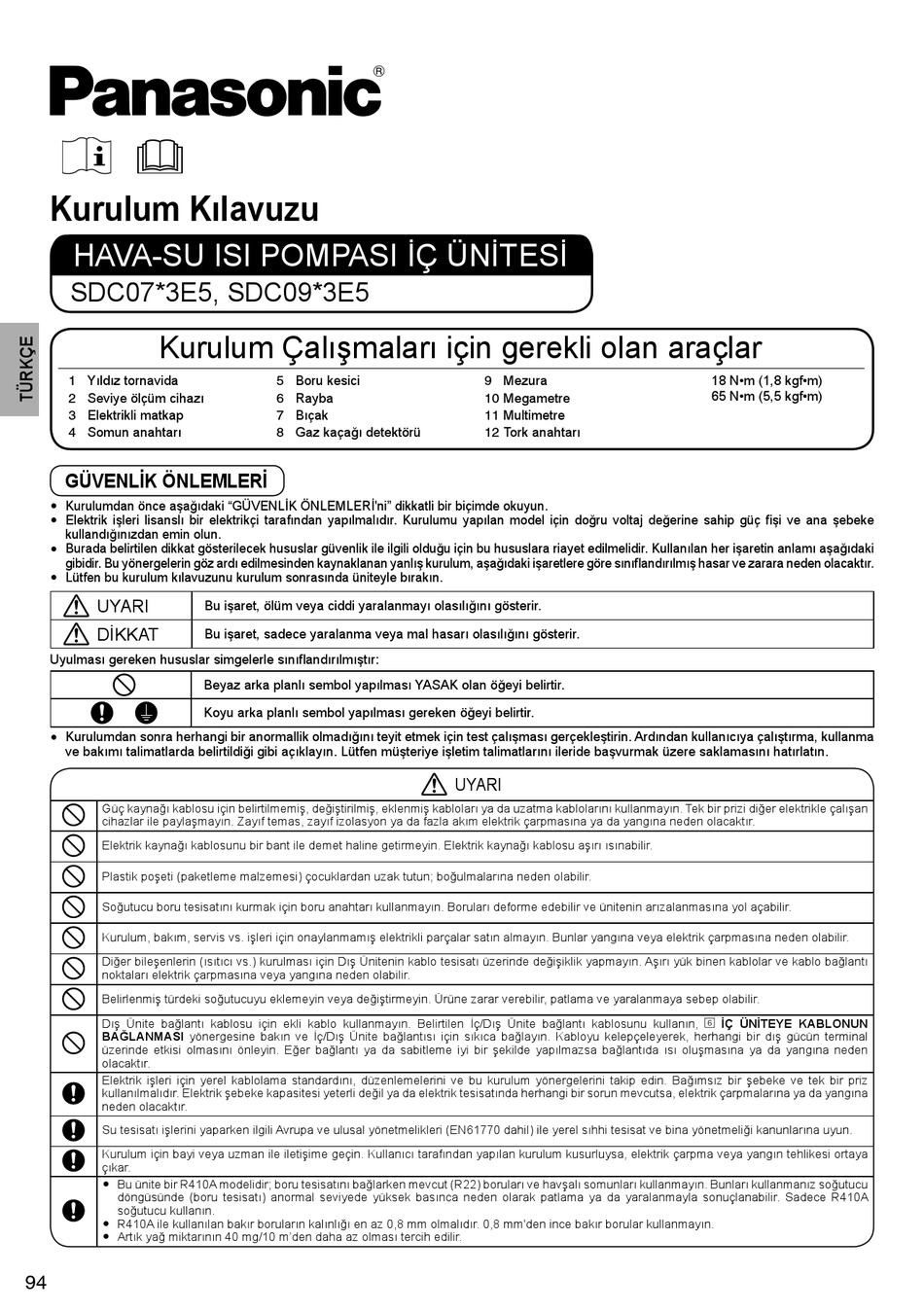

Kurulum Kılavuzu
HAVA-SU ISI POMPASI İÇ ÜNİTESİ
SDC07*3E5, SDC09*3E5
Kurulum Çalışmaları için gerekli olan araçlar
1 Yıldız tornavida
2 Seviye ölçüm cihazı
3 Elektrikli matkap
4 Somun anahtarı
GÜVENLİK ÖNLEMLERİ
•
Kurulumdan önce aşağıdaki "GÜVENLİK ÖNLEMLERİ'ni" dikkatli bir biçimde okuyun.
•
Elektrik işleri lisanslı bir elektrikçi tarafından yapılmalıdır. Kurulumu yapılan model için doğru voltaj değerine sahip güç fi şi ve ana şebeke
kullandığınızdan emin olun.
•
Burada belirtilen dikkat gösterilecek hususlar güvenlik ile ilgili olduğu için bu hususlara riayet edilmelidir. Kullanılan her işaretin anlamı aşağıdaki
gibidir. Bu yönergelerin göz ardı edilmesinden kaynaklanan yanlış kurulum, aşağıdaki işaretlere göre sınıfl andırılmış hasar ve zarara neden olacaktır.
•
Lütfen bu kurulum kılavuzunu kurulum sonrasında üniteyle bırakın.
UYARI
DİKKAT
Uyulması gereken hususlar simgelerle sınıfl andırılmıştır:
•
Kurulumdan sonra herhangi bir anormallik olmadığını teyit etmek için test çalışması gerçekleştirin. Ardından kullanıcıya çalıştırma, kullanma
ve bakımı talimatlarda belirtildiği gibi açıklayın. Lütfen müşteriye işletim talimatlarını ileride başvurmak üzere saklamasını hatırlatın.
Güç kaynağı kablosu için belirtilmemiş, değiştirilmiş, eklenmiş kabloları ya da uzatma kablolarını kullanmayın. Tek bir prizi diğer elektrikle çalışan
cihazlar ile paylaşmayın. Zayıf temas, zayıf izolasyon ya da fazla akım elektrik çarpmasına ya da yangına neden olacaktır.
Elektrik kaynağı kablosunu bir bant ile demet haline getirmeyin. Elektrik kaynağı kablosu aşırı ısınabilir.
Plastik poşeti (paketleme malzemesi) çocuklardan uzak tutun; boğulmalarına neden olabilir.
Soğutucu boru tesisatını kurmak için boru anahtarı kullanmayın. Boruları deforme edebilir ve ünitenin arızalanmasına yol açabilir.
Kurulum, bakım, servis vs. işleri için onaylanmamış elektrikli parçalar satın almayın. Bunlar yangına veya elektrik çarpmasına neden olabilir.
Diğer bileşenlerin (ısıtıcı vs.) kurulması için Dış Ünitenin kablo tesisatı üzerinde değişiklik yapmayın. Aşırı yük binen kablolar ve kablo bağlantı
noktaları elektrik çarpmasına veya yangına neden olabilir.
Belirlenmiş türdeki soğutucuyu eklemeyin veya değiştirmeyin. Ürüne zarar verebilir, patlama ve yaralanmaya sebep olabilir.
Dış Ünite bağlantı kablosu için ekli kablo kullanmayın. Belirtilen İç/Dış Ünite bağlantı kablosunu kullanın, 6 İÇ ÜNİTEYE KABLONUN
BAĞLANMASI yönergesine bakın ve İç/Dış Ünite bağlantısı için sıkıca bağlayın. Kabloyu kelepçeleyerek, herhangi bir dış gücün terminal
üzerinde etkisi olmasını önleyin. Eğer bağlantı ya da sabitleme iyi bir şekilde yapılmazsa bağlantıda ısı oluşmasına ya da yangına neden
olacaktır.
Elektrik işleri için yerel kablolama standardını, düzenlemelerini ve bu kurulum yönergelerini takip edin. Bağımsız bir şebeke ve tek bir priz
kullanılmalıdır. Elektrik şebeke kapasitesi yeterli değil ya da elektrik tesisatında herhangi bir sorun mevcutsa, elektrik çarpmalarına ya da yangına
neden olacaktır.
Su tesisatı işlerini yaparken ilgili Avrupa ve ulusal yönetmelikleri (EN61770 dahil) ile yerel sıhhi tesisat ve bina yönetmeliği kanunlarına uyun.
Kurulum için bayi veya uzman ile iletişime geçin. Kullanıcı tarafından yapılan kurulum kusurluysa, elektrik çarpma veya yangın tehlikesi ortaya
çıkar.
•
Bu ünite bir R410A modelidir; boru tesisatını bağlarken mevcut (R22) boruları ve havşalı somunları kullanmayın. Bunları kullanmanız soğutucu
döngüsünde (boru tesisatı) anormal seviyede yüksek basınca neden olarak patlama ya da yaralanmayla sonuçlanabilir. Sadece R410A
soğutucu kullanın.
•
R410A ile kullanılan bakır boruların kalınlığı en az 0,8 mm olmalıdır. 0,8 mm'den ince bakır borular kullanmayın.
•
Artık yağ miktarının 40 mg/10 m'den daha az olması tercih edilir.
94
5 Boru kesici
6 Rayba
7 Bıçak
8 Gaz kaçağı detektörü
Bu işaret, ölüm veya ciddi yaralanmayı olasılığını gösterir.
Bu işaret, sadece yaralanma veya mal hasarı olasılığını gösterir.
Beyaz arka planlı sembol yapılması YASAK olan öğeyi belirtir.
Koyu arka planlı sembol yapılması gereken öğeyi belirtir.
9 Mezura
10 Megametre
11 Multimetre
12 Tork anahtarı
UYARI
18 N•m (1,8 kgf•m)
65 N•m (5,5 kgf•m)
