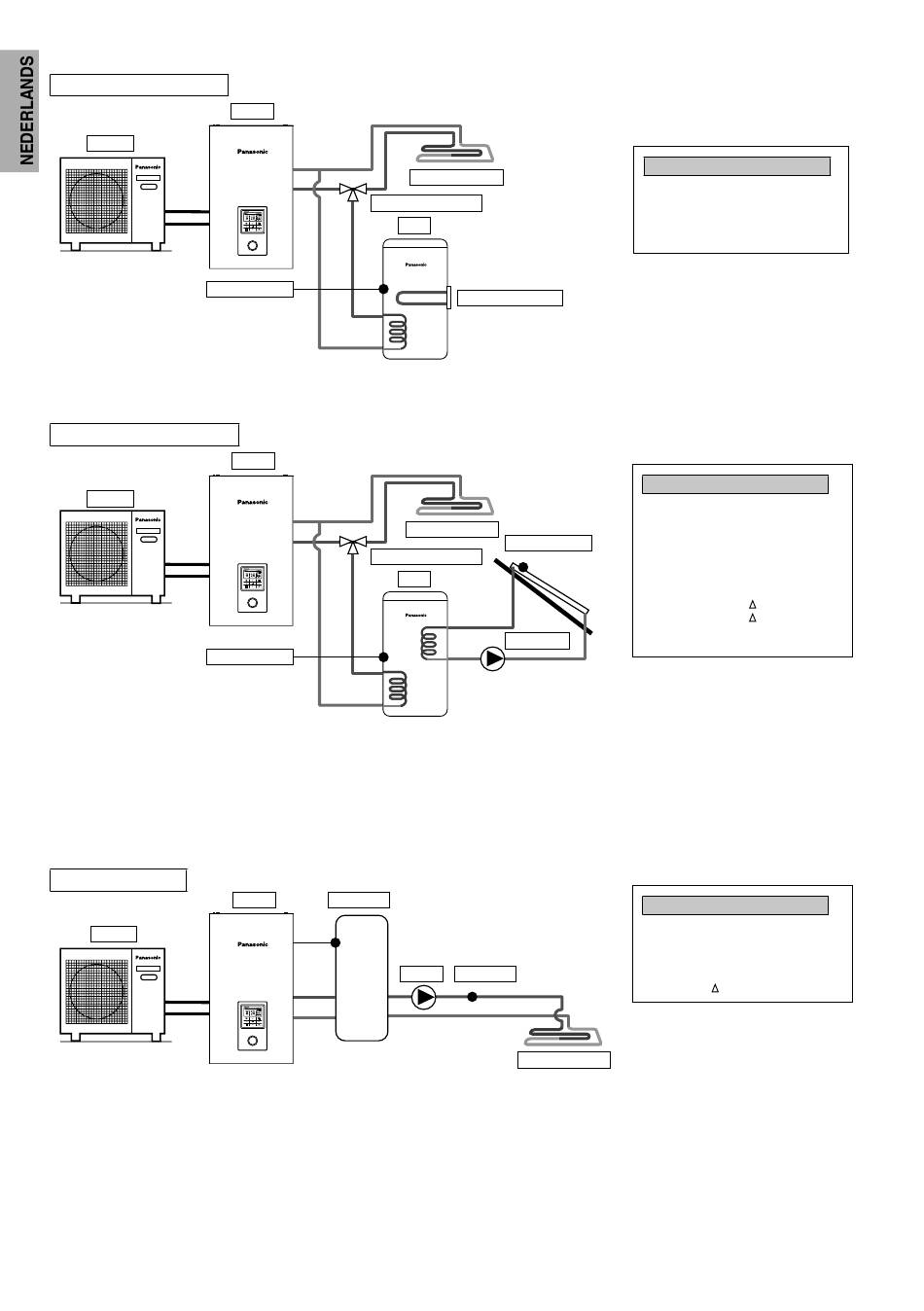

1-2. Voorbeelden van toepassingen van systemen die optionele apparatuur gebruiken.
Aansluiting warmtapwatertank
Buiten
Dit is een toepassing waarbij de warmtapwatertank met een 3-wegklep op de binnenunit wordt aangesloten.
De temperatuur van de warmtapwatertank wordt gemeten door een tankthermistor (volgens specifi catie Panasonic).
Tank + aansluiting zonnepanelen
Buiten
Dit is een toepassing waarbij de warmtapwatertank met een 3-wegklep op de binnenunit wordt aangesloten, waarbij de waterverwarmer met
zonne-energie de tank verwarmt. De temperatuur van de warmtapwatertank wordt gemeten door een tankthermistor (volgens specifi catie
Panasonic). De temperatuur van het zonnepaneel wordt gemeten door een zonnethermistor (volgens specifi catie Panasonic).
De warmtapwatertank gebruikt afzonderlijk de tank met ingebouwde warmtewisselaar op zonne-energie.
De warmteaccumulatie werkt automatisch door het verschil tussen de temperatuur van de tankthermistor en de zonnethermistor te
vergelijken.
Tijdens het winterseizoen wordt de solarpomp voortdurend geactiveerd ter bescherming van het circuit. Als u de solarpomp niet telkens wil
laten werken, moet u glycol in het circuit gebruiken en de starttemperatuur van de anti-bevriezingsfunctie op -20 °C instellen.
Dit systeem heeft de optionele printplaat (CZ-NS4P) nodig.
Aansluiting buffertank
Buiten
Dit is een toepassing waarbij de buffertank op de binnenunit wordt aangesloten.
De temperatuur van de buffertank wordt gemeten door een tankthermistor (volgens specifi catie Panasonic).
Dit systeem heeft de optionele printplaat (CZ-NS4P) nodig.
14
Binnen
3-wegklep voor tank
Tankthermistor
Binnen
3-wegklep voor tank
Tankthermistor
Binnen Buffertank
Vloerverwarming
Tank
Boosterverwarming
Vloerverwarming
Zonnethermistor
Tank
Solarpomp
Pomp Thermistor
Vloerverwarming
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Optionele aansluitingen PCB - Nee
Aansluiting tank - Ja
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Optionele aansluitingen PCB - Ja
Aansluiting tank - Ja
Aansluiting zonnepaneel - Ja
Warmtapwatertank
T zet AAN
T zet UIT
Antivries
Hoge limiet
Instelling van de afstandsbediening
Instellingen installateur
Systeeminstellingen
Optionele aansluitingen PCB - Ja
Aansluiting buffertank - Ja
T voor buffertank
