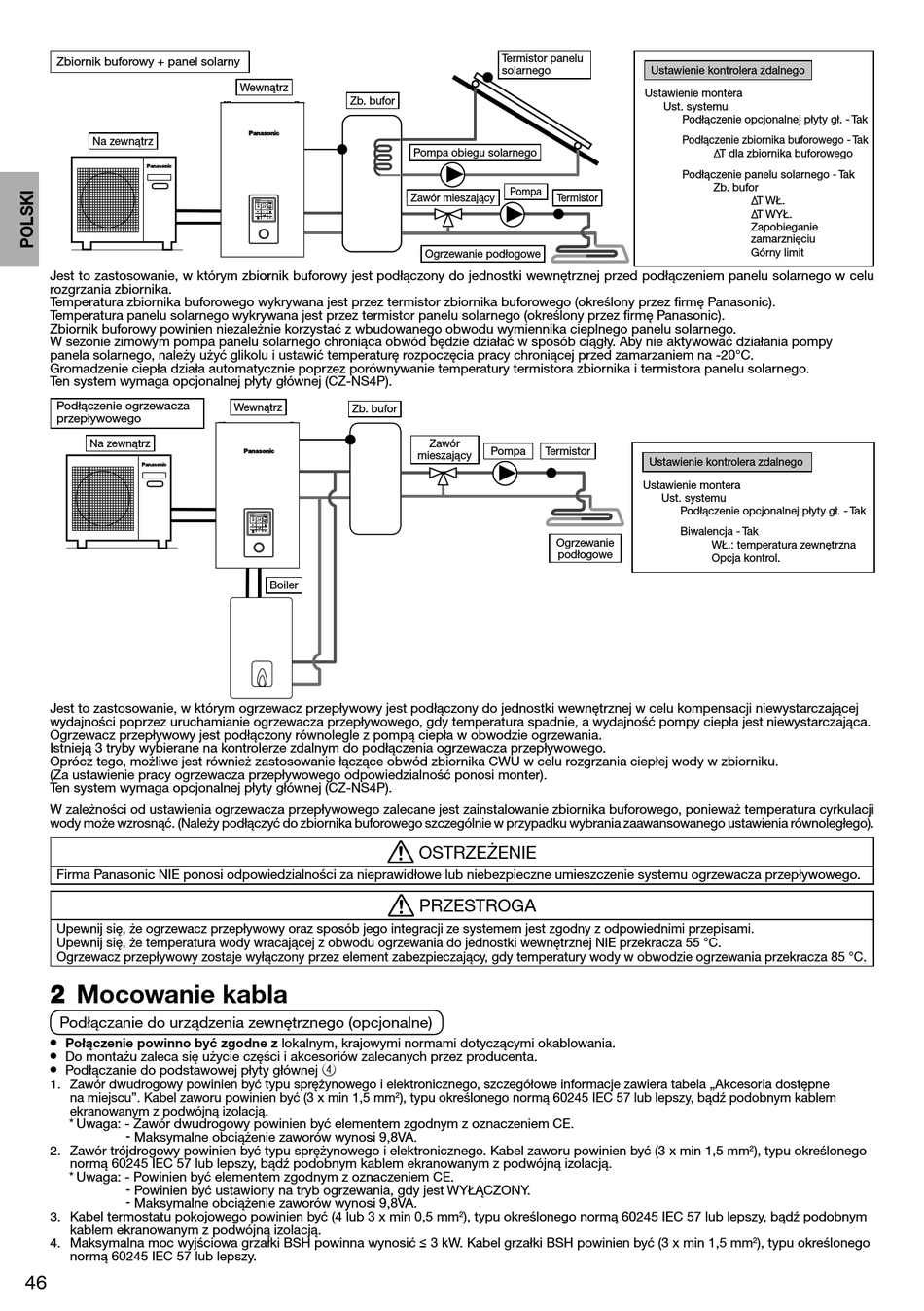

Zbiornik buforowy + panel solarny
Na zewnątrz
Jest to zastosowanie, w którym zbiornik buforowy jest podłączony do jednostki wewnętrznej przed podłączeniem panelu solarnego w celu
rozgrzania zbiornika.
Temperatura zbiornika buforowego wykrywana jest przez termistor zbiornika buforowego (określony przez fi rmę Panasonic).
Temperatura panelu solarnego wykrywana jest przez termistor panelu solarnego (określony przez fi rmę Panasonic).
Zbiornik buforowy powinien niezależnie korzystać z wbudowanego obwodu wymiennika cieplnego panelu solarnego.
W sezonie zimowym pompa panelu solarnego chroniąca obwód będzie działać w sposób ciągły. Aby nie aktywować działania pompy
panela solarnego, należy użyć glikolu i ustawić temperaturę rozpoczęcia pracy chroniącej przed zamarzaniem na -20°C.
Gromadzenie ciepła działa automatycznie poprzez porównywanie temperatury termistora zbiornika i termistora panelu solarnego.
Ten system wymaga opcjonalnej płyty głównej (CZ-NS4P).
Podłączenie ogrzewacza
przepływowego
Na zewnątrz
Jest to zastosowanie, w którym ogrzewacz przepływowy jest podłączony do jednostki wewnętrznej w celu kompensacji niewystarczającej
wydajności poprzez uruchamianie ogrzewacza przepływowego, gdy temperatura spadnie, a wydajność pompy ciepła jest niewystarczająca.
Ogrzewacz przepływowy jest podłączony równolegle z pompą ciepła w obwodzie ogrzewania.
Istnieją 3 tryby wybierane na kontrolerze zdalnym do podłączenia ogrzewacza przepływowego.
Oprócz tego, możliwe jest również zastosowanie łączące obwód zbiornika CWU w celu rozgrzania ciepłej wody w zbiorniku.
(Za ustawienie pracy ogrzewacza przepływowego odpowiedzialność ponosi monter).
Ten system wymaga opcjonalnej płyty głównej (CZ-NS4P).
W zależności od ustawienia ogrzewacza przepływowego zalecane jest zainstalowanie zbiornika buforowego, ponieważ temperatura cyrkulacji
wody może wzrosnąć. (Należy podłączyć do zbiornika buforowego szczególnie w przypadku wybrania zaawansowanego ustawienia równoległego).
Firma Panasonic NIE ponosi odpowiedzialności za nieprawidłowe lub niebezpieczne umieszczenie systemu ogrzewacza przepływowego.
Upewnij się, że ogrzewacz przepływowy oraz sposób jego integracji ze systemem jest zgodny z odpowiednimi przepisami.
Upewnij się, że temperatura wody wracającej z obwodu ogrzewania do jednostki wewnętrznej NIE przekracza 55 °C.
Ogrzewacz przepływowy zostaje wyłączony przez element zabezpieczający, gdy temperatury wody w obwodzie ogrzewania przekracza 85 °C.
2 Mocowanie kabla
Podłączanie do urządzenia zewnętrznego (opcjonalne)
•
Połączenie powinno być zgodne z lokalnym, krajowymi normami dotyczącymi okablowania.
•
Do montażu zaleca się użycie części i akcesoriów zalecanych przez producenta.
•
Podłączanie do podstawowej płyty głównej 4
1. Zawór dwudrogowy powinien być typu sprężynowego i elektronicznego, szczegółowe informacje zawiera tabela „Akcesoria dostępne
na miejscu". Kabel zaworu powinien być (3 x min 1,5 mm
ekranowanym z podwójną izolacją.
* Uwaga: - Zawór dwudrogowy powinien być elementem zgodnym z oznaczeniem CE.
- Maksymalne obciążenie zaworów wynosi 9,8VA.
2. Zawór trójdrogowy powinien być typu sprężynowego i elektronicznego. Kabel zaworu powinien być (3 x min 1,5 mm
normą 60245 IEC 57 lub lepszy, bądź podobnym kablem ekranowanym z podwójną izolacją.
* Uwaga: - Powinien być elementem zgodnym z oznaczeniem CE.
- Powinien być ustawiony na tryb ogrzewania, gdy jest WYŁĄCZONY.
- Maksymalne obciążenie zaworów wynosi 9,8VA.
3. Kabel termostatu pokojowego powinien być (4 lub 3 x min 0,5 mm
kablem ekranowanym z podwójną izolacją.
4. Maksymalna moc wyjściowa grzałki BSH powinna wynosić ≤ 3 kW. Kabel grzałki BSH powinien być (3 x min 1,5 mm
normą 60245 IEC 57 lub lepszy.
46
Wewnątrz
Zb. bufor
Wewnątrz
Zb. bufor
Boiler
2
), typu określonego normą 60245 IEC 57 lub lepszy, bądź podobnym kablem
Termistor panelu
solarnego
Pompa obiegu solarnego
Pompa
Zawór mieszający
Termistor
Ogrzewanie podłogowe
Zawór
Pompa
Termistor
mieszający
Ogrzewanie
podłogowe
OSTRZEŻENIE
PRZESTROGA
2
), typu określonego normą 60245 IEC 57 lub lepszy, bądź podobnym
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Tak
Podłączenie zbiornika buforowego - Tak
T dla zbiornika buforowego
Podłączenie panelu solarnego - Tak
Zb. bufor
T WŁ.
T WYŁ.
Zapobieganie
zamarznięciu
Górny limit
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Tak
Biwalencja - Tak
WŁ.: temperatura zewnętrzna
Opcja kontrol.
2
), typu określonego
2
), typu określonego
