Detta avsnitt är endast för auktoriserad och licensierad elektriker/
vattensysteminstallatör. Arbete bakom frontplattan som är fastsatt med
skruvar får endast utföras under kontroll av kvalifi cerad entreprenör,
installationstekniker eller servicetekniker.

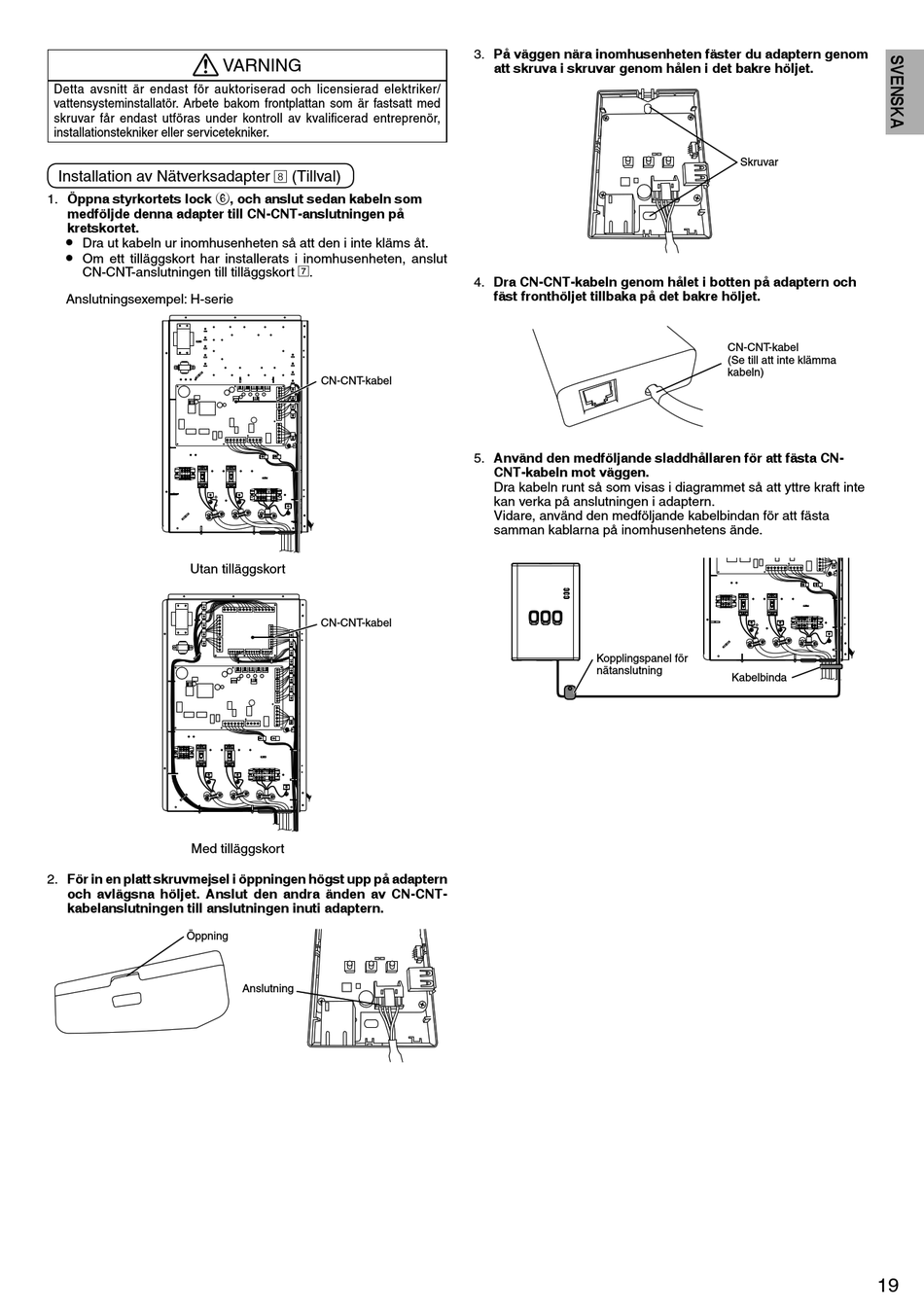

Installation av Nätverksadapter 8 (Tillval)
1. Öppna styrkortets lock 6, och anslut sedan kabeln som
medföljde denna adapter till CN-CNT-anslutningen på
kretskortet.
•
Dra ut kabeln ur inomhusenheten så att den i inte kläms åt.
•
Om ett tilläggskort har installerats i inomhusenheten, anslut
CN-CNT-anslutningen till tilläggskort 7.
Anslutningsexempel: H-serie
Utan tilläggskort
Med tilläggskort
2. För in en platt skruvmejsel i öppningen högst upp på adaptern
och avlägsna höljet. Anslut den andra änden av CN-CNT-
kabelanslutningen till anslutningen inuti adaptern.
Öppning
VARNING
CN-CNT-kabel
CN-CNT-kabel
Anslutning
3. På väggen nära inomhusenheten fäster du adaptern genom
att skruva i skruvar genom hålen i det bakre höljet.
4. Dra CN-CNT-kabeln genom hålet i botten på adaptern och
fäst fronthöljet tillbaka på det bakre höljet.
5. Använd den medföljande sladdhållaren för att fästa CN-
CNT-kabeln mot väggen.
Dra kabeln runt så som visas i diagrammet så att yttre kraft inte
kan verka på anslutningen i adaptern.
Vidare, använd den medföljande kabelbindan för att fästa
samman kablarna på inomhusenhetens ände.
Kopplingspanel för
nätanslutning
Skruvar
CN-CNT-kabel
(Se till att inte klämma
kabeln)
Kabelbinda
