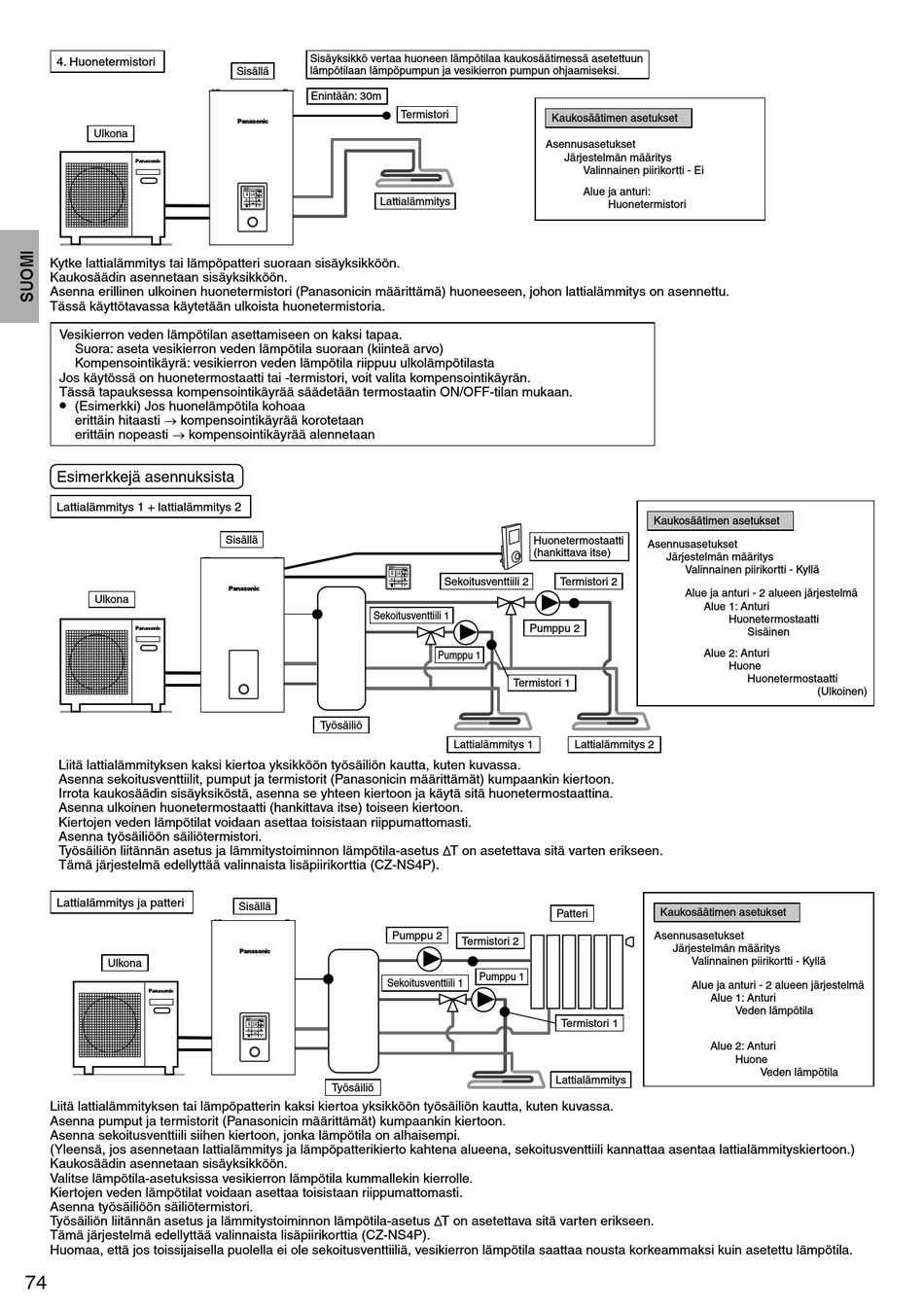

4. Huonetermistori
Ulkona
Kytke lattialämmitys tai lämpöpatteri suoraan sisäyksikköön.
Kaukosäädin asennetaan sisäyksikköön.
Asenna erillinen ulkoinen huonetermistori (Panasonicin määrittämä) huoneeseen, johon lattialämmitys on asennettu.
Tässä käyttötavassa käytetään ulkoista huonetermistoria.
Vesikierron veden lämpötilan asettamiseen on kaksi tapaa.
Suora: aseta vesikierron veden lämpötila suoraan (kiinteä arvo)
Kompensointikäyrä: vesikierron veden lämpötila riippuu ulkolämpötilasta
Jos käytössä on huonetermostaatti tai -termistori, voit valita kompensointikäyrän.
Tässä tapauksessa kompensointikäyrää säädetään termostaatin ON/OFF-tilan mukaan.
•
(Esimerkki) Jos huonelämpötila kohoaa
erittäin hitaasti kompensointikäyrää korotetaan
erittäin nopeasti kompensointikäyrää alennetaan
Esimerkkejä asennuksista
Lattialämmitys 1 + lattialämmitys 2
Ulkona
Liitä lattialämmityksen kaksi kiertoa yksikköön työsäiliön kautta, kuten kuvassa.
Asenna sekoitusventtiilit, pumput ja termistorit (Panasonicin määrittämät) kumpaankin kiertoon.
Irrota kaukosäädin sisäyksiköstä, asenna se yhteen kiertoon ja käytä sitä huonetermostaattina.
Asenna ulkoinen huonetermostaatti (hankittava itse) toiseen kiertoon.
Kiertojen veden lämpötilat voidaan asettaa toisistaan riippumattomasti.
Asenna työsäiliöön säiliötermistori.
Työsäiliön liitännän asetus ja lämmitystoiminnon lämpötila-asetus T on asetettava sitä varten erikseen.
Tämä järjestelmä edellyttää valinnaista lisäpiirikorttia (CZ-NS4P).
Lattialämmitys ja patteri
Ulkona
Liitä lattialämmityksen tai lämpöpatterin kaksi kiertoa yksikköön työsäiliön kautta, kuten kuvassa.
Asenna pumput ja termistorit (Panasonicin määrittämät) kumpaankin kiertoon.
Asenna sekoitusventtiili siihen kiertoon, jonka lämpötila on alhaisempi.
(Yleensä, jos asennetaan lattialämmitys ja lämpöpatterikierto kahtena alueena, sekoitusventtiili kannattaa asentaa lattialämmityskiertoon.)
Kaukosäädin asennetaan sisäyksikköön.
Valitse lämpötila-asetuksissa vesikierron lämpötila kummallekin kierrolle.
Kiertojen veden lämpötilat voidaan asettaa toisistaan riippumattomasti.
Asenna työsäiliöön säiliötermistori.
Työsäiliön liitännän asetus ja lämmitystoiminnon lämpötila-asetus T on asetettava sitä varten erikseen.
Tämä järjestelmä edellyttää valinnaista lisäpiirikorttia (CZ-NS4P).
Huomaa, että jos toissijaisella puolella ei ole sekoitusventtiiliä, vesikierron lämpötila saattaa nousta korkeammaksi kuin asetettu lämpötila.
74
Sisäyksikkö vertaa huoneen lämpötilaa kaukosäätimessä asetettuun
lämpötilaan lämpöpumpun ja vesikierron pumpun ohjaamiseksi.
