Bu bölüm sadece yetkili ve ruhsatlı elektrik/su tesisatçıları içindir. Vidalarla
sabitlenmiş ön plakanın arkasında yapılacak işler sadece kalifi ye yüklenici,
kurulum mühendisi veya servis personeli gözetiminde gerçekleştirilmelidir.

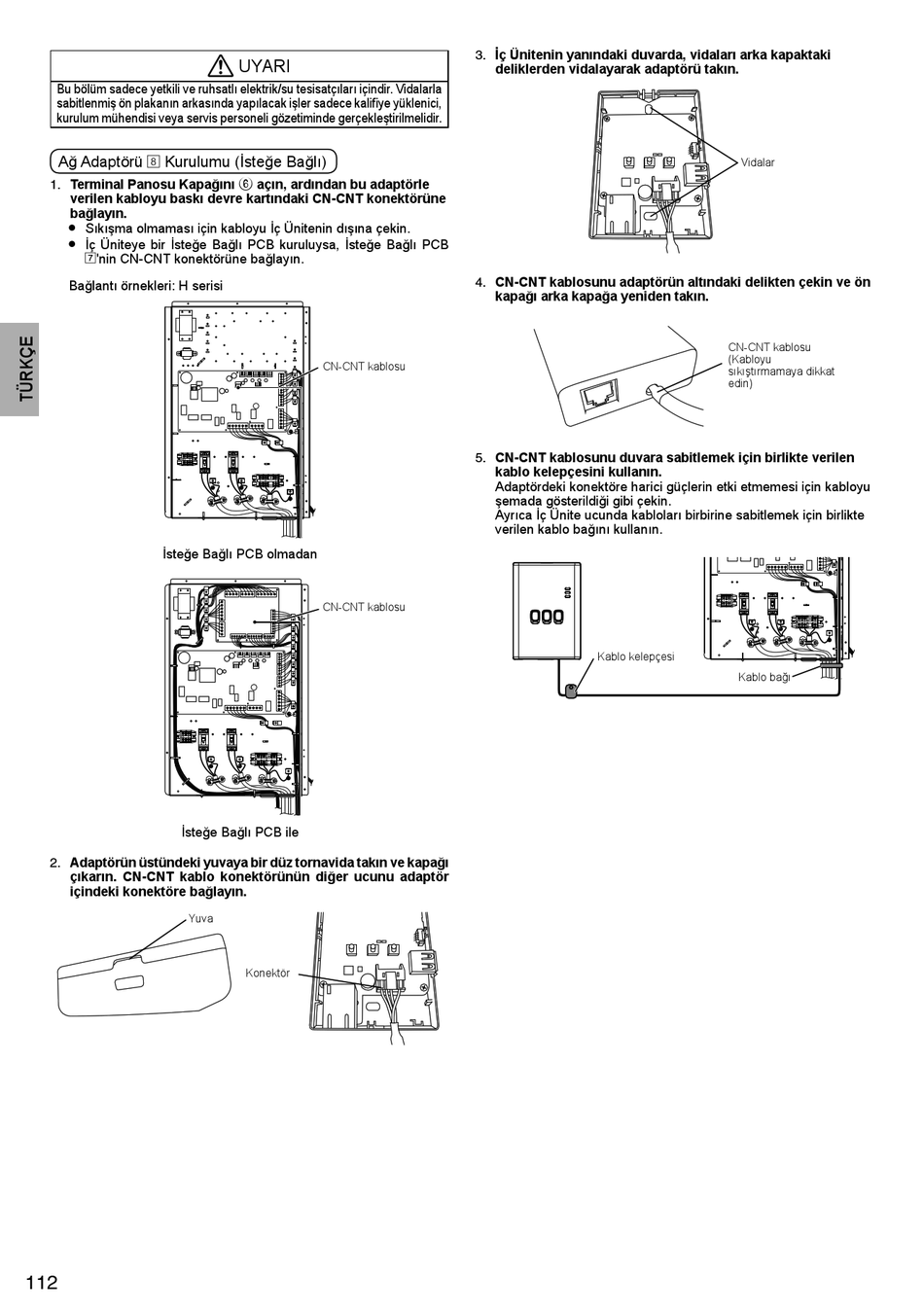

Ağ Adaptörü 8 Kurulumu (İsteğe Bağlı)
1. Terminal Panosu Kapağını 6 açın, ardından bu adaptörle
verilen kabloyu baskı devre kartındaki CN-CNT konektörüne
bağlayın.
• Sıkışma olmaması için kabloyu İç Ünitenin dışına çekin.
• İç Üniteye bir İsteğe Bağlı PCB kuruluysa, İsteğe Bağlı PCB
7'nin CN-CNT konektörüne bağlayın.
Bağlantı örnekleri: H serisi
İsteğe Bağlı PCB olmadan
İsteğe Bağlı PCB ile
2. Adaptörün üstündeki yuvaya bir düz tornavida takın ve kapağı
çıkarın. CN-CNT kablo konektörünün diğer ucunu adaptör
içindeki konektöre bağlayın.
Yuva
112
UYARI
CN-CNT kablosu
CN-CNT kablosu
Konektör
3. İç Ünitenin yanındaki duvarda, vidaları arka kapaktaki
deliklerden vidalayarak adaptörü takın.
4. CN-CNT kablosunu adaptörün altındaki delikten çekin ve ön
kapağı arka kapağa yeniden takın.
5. CN-CNT kablosunu duvara sabitlemek için birlikte verilen
kablo kelepçesini kullanın.
Adaptördeki konektöre harici güçlerin etki etmemesi için kabloyu
şemada gösterildiği gibi çekin.
Ayrıca İç Ünite ucunda kabloları birbirine sabitlemek için birlikte
verilen kablo bağını kullanın.
Kablo kelepçesi
Vidalar
CN-CNT kablosu
(Kabloyu
sıkıştırmamaya dikkat
edin)
Kablo bağı
