Tilbehør til anskaffes af kunden (Ekstraudstyr)
Nr. Del
2-vejs ventilsæt
i
*Afkølingsmodel
3-vejs ventilsæt
ii
iii Rumtermostat
iv Blandeventil
v Pumpe
vi Buffertankføler
vii Udendørsføler
viii Vandzoneføler
ix Rumzoneføler
x Solarføler
 
Det anbefales at købe tilbehøret, som beskrevet på tabellen ovenfor.

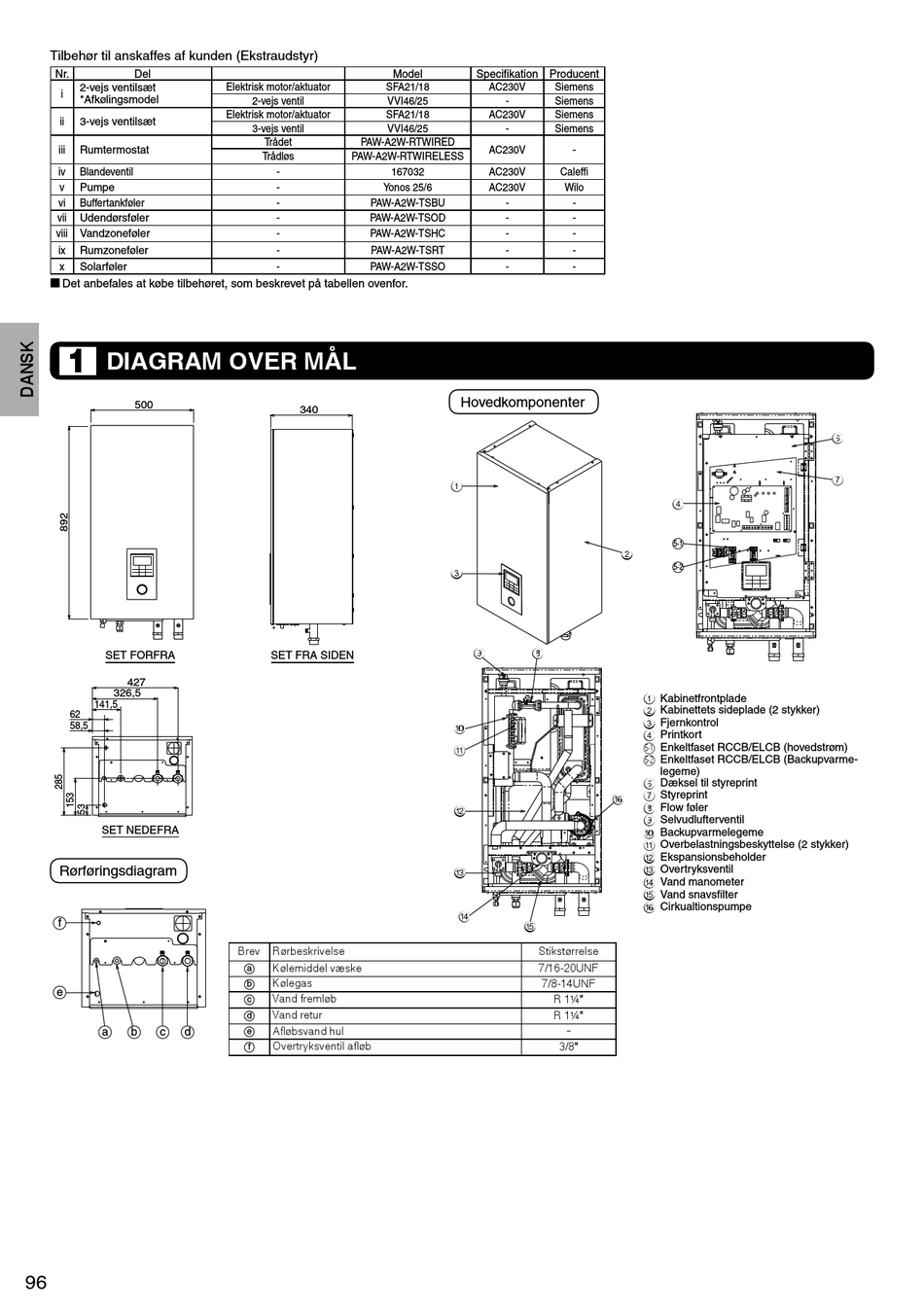

DIAGRAM OVER MÅL
1
500

SET FORFRA

427
326,5
141,5
62
58,5

SET NEDEFRA

Rørføringsdiagram
f
e
a b c d
96
Model
Elektrisk motor/aktuator SFA21/18
2-vejs ventil VVI46/25
Elektrisk motor/aktuator SFA21/18
3-vejs ventil VVI46/25
Trådet PAW-A2W-RTWIRED
Trådløs PAW-A2W-RTWIRELESS
- 167032
- Yonos 25/6
- PAW-A2W-TSBU
- PAW-A2W-TSOD
- PAW-A2W-TSHC
- PAW-A2W-TSRT
- PAW-A2W-TSSO
340

SET FRA SIDEN

Brev Rørbeskrivelse
a
Kølemiddel væske
b Kølegas
c Vand fremløb
d Vand retur
e Afl øbsvand hul
f Overtryksventil afl øb
Specifi kation Producent
AC230V Siemens
- Siemens
AC230V Siemens
- Siemens
AC230V -
AC230V Caleffi
AC230V Wilo
- -
- -
- -
- -
- -
Hovedkomponenter
1
2
3
9 8
0
a
f
b
c
d
e
Stikstørrelse
7/16-20UNF
7/8-14UNF
R 1¼"
R 1¼"
-
3/8"
4
5-1
5-2
1 Kabinetfrontplade
2 Kabinettets sideplade (2 stykker)
3 Fjernkontrol
4 Printkort
5-1 Enkeltfaset RCCB/ELCB (hovedstrøm)
5-2 Enkeltfaset RCCB/ELCB (Backupvarme-
legeme)
6 Dæksel til styreprint
7 Styreprint
8 Flow føler
9 Selvudlufterventil
0 Backupvarmelegeme
a Overbelastningsbeskyttelse (2 stykker)
b Ekspansionsbeholder
c Overtryksventil
d Vand manometer
e Vand snavsfi lter
f Cirkualtionspumpe
6
