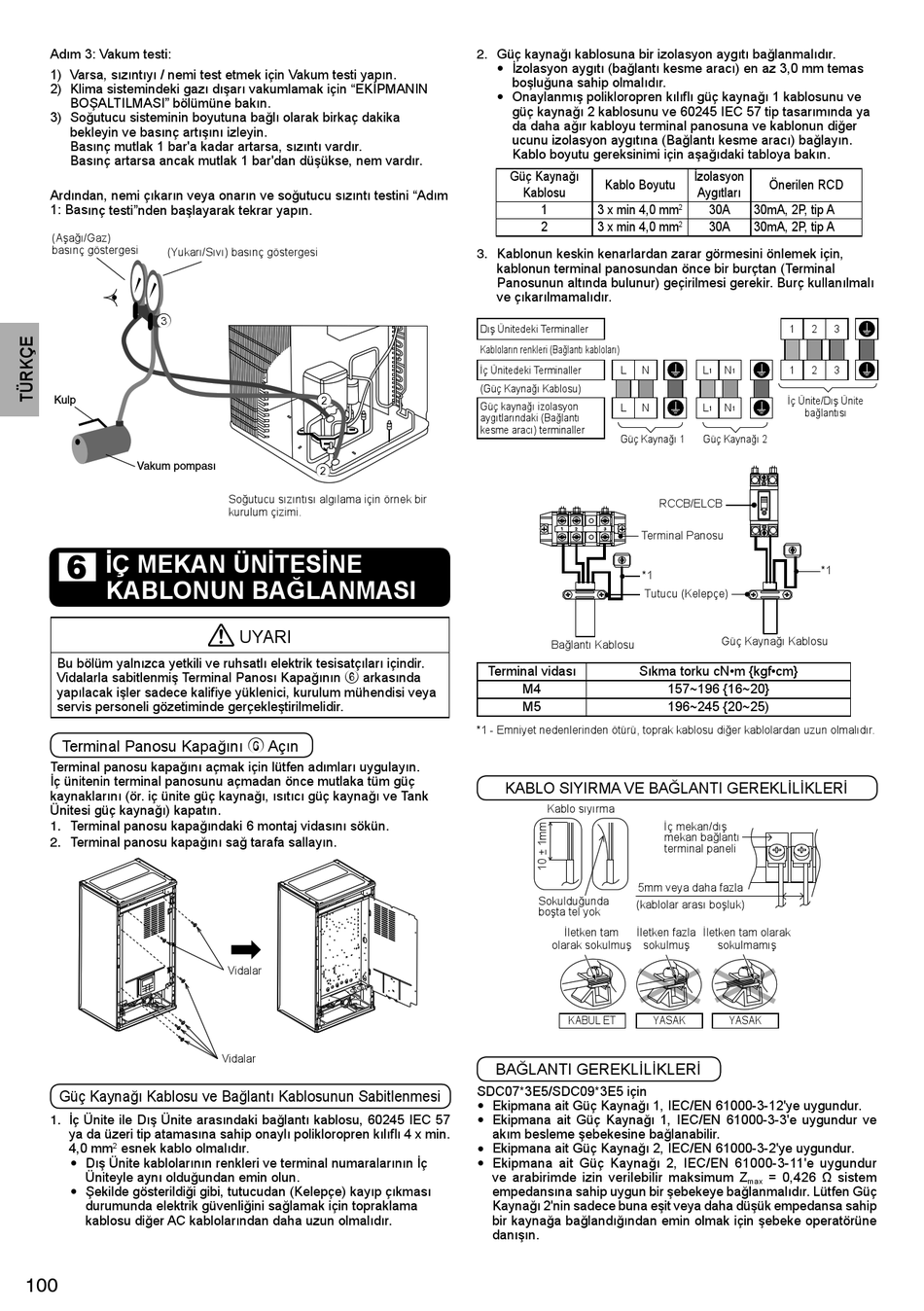

Adım 3: Vakum testi:
1) Varsa, sızıntıyı / nemi test etmek için Vakum testi yapın.
2) Klima sistemindeki gazı dışarı vakumlamak için "EKİPMANIN
BOŞALTILMASI" bölümüne bakın.
3) Soğutucu sisteminin boyutuna bağlı olarak birkaç dakika
bekleyin ve basınç artışını izleyin.
Basınç mutlak 1 bar'a kadar artarsa, sızıntı vardır.
Basınç artarsa ancak mutlak 1 bar'dan düşükse, nem vardır.
Ardından, nemi çıkarın veya onarın ve soğutucu sızıntı testini "Adım
1: Basınç testi"nden başlayarak tekrar yapın.
(Aşağı/Gaz)
basınç göstergesi
(Yukarı/Sıvı) basınç göstergesi
3
Kulp
Vakum pompası
İÇ MEKAN ÜNİTESİNE
6
KABLONUN BAĞLANMASI
Bu bölüm yalnızca yetkili ve ruhsatlı elektrik tesisatçıları içindir.
Vidalarla sabitlenmiş Terminal Panosı Kapağının 6 arkasında
yapılacak işler sadece kalifi ye yüklenici, kurulum mühendisi veya
servis personeli gözetiminde gerçekleştirilmelidir.
Terminal Panosu Kapağını 6 Açın
Terminal panosu kapağını açmak için lütfen adımları uygulayın.
İç ünitenin terminal panosunu açmadan önce mutlaka tüm güç
kaynaklarını (ör. iç ünite güç kaynağı, ısıtıcı güç kaynağı ve Tank
Ünitesi güç kaynağı) kapatın.
1. Terminal panosu kapağındaki 6 montaj vidasını sökün.
2. Terminal panosu kapağını sağ tarafa sallayın.
Güç Kaynağı Kablosu ve Bağlantı Kablosunun Sabitlenmesi
1. İç Ünite ile Dış Ünite arasındaki bağlantı kablosu, 60245 IEC 57
ya da üzeri tip atamasına sahip onaylı polikloropren kılıfl ı 4 x min.
4,0 mm 2 esnek kablo olmalıdır.
•
Dış Ünite kablolarının renkleri ve terminal numaralarının İç
Üniteyle aynı olduğundan emin olun.
•
Şekilde gösterildiği gibi, tutucudan (Kelepçe) kayıp çıkması
durumunda elektrik güvenliğini sağlamak için topraklama
kablosu diğer AC kablolarından daha uzun olmalıdır.
100
2
2
Soğutucu sızıntısı algılama için örnek bir
kurulum çizimi.
UYARI
Vidalar
Vidalar
2. Güç kaynağı kablosuna bir izolasyon aygıtı bağlanmalıdır.
•
İzolasyon aygıtı (bağlantı kesme aracı) en az 3,0 mm temas
boşluğuna sahip olmalıdır.
•
Onaylanmış polikloropren kılıfl ı güç kaynağı 1 kablosunu ve
güç kaynağı 2 kablosunu ve 60245 IEC 57 tip tasarımında ya
da daha ağır kabloyu terminal panosuna ve kablonun diğer
ucunu izolasyon aygıtına (Bağlantı kesme aracı) bağlayın.
Kablo boyutu gereksinimi için aşağıdaki tabloya bakın.
Güç Kaynağı
Kablo Boyutu
Kablosu
1 3 x min 4,0 mm
2 3 x min 4,0 mm
3. Kablonun keskin kenarlardan zarar görmesini önlemek için,
kablonun terminal panosundan önce bir burçtan (Terminal
Panosunun altında bulunur) geçirilmesi gerekir. Burç kullanılmalı
ve çıkarılmamalıdır.
Dış Ünitedeki Terminaller
Kabloların renkleri (Bağlantı kabloları)
İç Ünitedeki Terminaller L N
(Güç Kaynağı Kablosu)
Güç kaynağı izolasyon
L N
aygıtlarındaki (Bağlantı
kesme aracı) terminaller
Güç Kaynağı 1
Terminal Panosu
*1
Tutucu (Kelepçe)
Bağlantı Kablosu
Terminal vidası Sıkma torku cN•m {kgf•cm}
M4
M5
*1 - Emniyet nedenlerinden ötürü, toprak kablosu diğer kablolardan uzun olmalıdır.
KABLO SIYIRMA VE BAĞLANTI GEREKLİLİKLERİ
Kablo sıyırma
5mm veya daha fazla
Sokulduğunda
(kablolar arası boşluk)
boşta tel yok
İletken tam İletken fazla
olarak sokulmuş sokulmuş
KABUL ET
BAĞLANTI GEREKLİLİKLERİ
SDC07*3E5/SDC09*3E5 için
•
Ekipmana ait Güç Kaynağı 1, IEC/EN 61000-3-12'ye uygundur.
•
Ekipmana ait Güç Kaynağı 1, IEC/EN 61000-3-3'e uygundur ve
akım besleme şebekesine bağlanabilir.
•
Ekipmana ait Güç Kaynağı 2, IEC/EN 61000-3-2'ye uygundur.
•
Ekipmana ait Güç Kaynağı 2, IEC/EN 61000-3-11'e uygundur
ve arabirimde izin verilebilir maksimum Z
empedansına sahip uygun bir şebekeye bağlanmalıdır. Lütfen Güç
Kaynağı 2'nin sadece buna eşit veya daha düşük empedansa sahip
bir kaynağa bağlandığından emin olmak için şebeke operatörüne
danışın.
İzolasyon
Önerilen RCD
Aygıtları
30A 30mA, 2P, tip A
2
2 30A 30mA, 2P, tip A
1 2
L N 1 2
1 1
İç Ünite/Dış Ünite
L N
1 1
bağlantısı
Güç Kaynağı 2
RCCB/ELCB
*1
Güç Kaynağı Kablosu
157~196 {16~20}
196~245 {20~25)
İç mekan/dış
mekan bağlantı
terminal paneli
İletken tam olarak
sokulmamış
YASAK YASAK
= 0,426 Ω sistem
max
3
