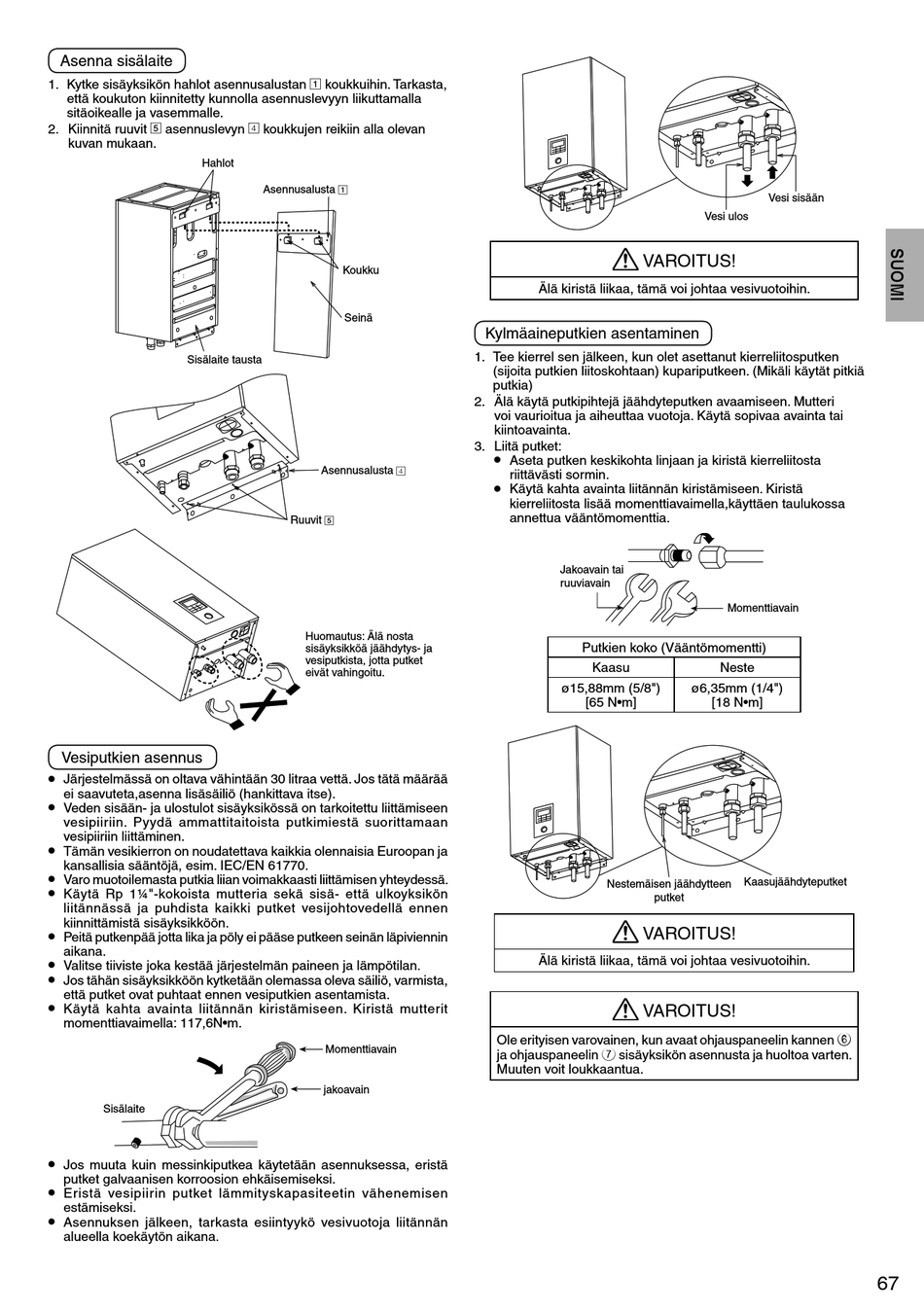

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 222

Asenna sisälaite
1. Kytke sisäyksikön hahlot asennusalustan 1 koukkuihin. Tarkasta,
että koukuton kiinnitetty kunnolla asennuslevyyn liikuttamalla
sitäoikealle ja vasemmalle.
2. Kiinnitä ruuvit 5 asennuslevyn 4 koukkujen reikiin alla olevan
kuvan mukaan.
Hahlot
Sisälaite tausta
Vesiputkien asennus
•
Järjestelmässä on oltava vähintään 30 litraa vettä. Jos tätä määrää
ei saavuteta,asenna lisäsäiliö (hankittava itse).
•
Veden sisään- ja ulostulot sisäyksikössä on tarkoitettu liittämiseen
vesipiiriin. Pyydä ammattitaitoista putkimiestä suorittamaan
vesipiiriin liittäminen.
•
Tämän vesikierron on noudatettava kaikkia olennaisia Euroopan ja
kansallisia sääntöjä, esim. IEC/EN 61770.
•
Varo muotoilemasta putkia liian voimakkaasti liittämisen yhteydessä.
•
Käytä Rp 1¼"-kokoista mutteria sekä sisä- että ulkoyksikön
liitännässä ja puhdista kaikki putket vesijohtovedellä ennen
kiinnittämistä sisäyksikköön.
•
Peitä putkenpää jotta lika ja pöly ei pääse putkeen seinän läpiviennin
aikana.
•
Valitse tiiviste joka kestää järjestelmän paineen ja lämpötilan.
•
Jos tähän sisäyksikköön kytketään olemassa oleva säiliö, varmista,
että putket ovat puhtaat ennen vesiputkien asentamista.
•
Käytä kahta avainta liitännän kiristämiseen. Kiristä mutterit
momenttiavaimella: 117,6N•m.
Sisälaite
•
Jos muuta kuin messinkiputkea käytetään asennuksessa, eristä
putket galvaanisen korroosion ehkäisemiseksi.
•
Eristä vesipiirin putket lämmityskapasiteetin vähenemisen
estämiseksi.
•
Asennuksen jälkeen, tarkasta esiintyykö vesivuotoja liitännän
alueella koekäytön aikana.
Asennusalusta 1
Koukku
Seinä
Asennusalusta 4
Ruuvit 5
Huomautus: Älä nosta
sisäyksikköä jäähdytys- ja
vesiputkista, jotta putket
eivät vahingoitu.
Momenttiavain
jakoavain
VAROITUS!
Älä kiristä liikaa, tämä voi johtaa vesivuotoihin.
Kylmäaineputkien asentaminen
1. Tee kierrel sen jälkeen, kun olet asettanut kierreliitosputken
(sijoita putkien liitoskohtaan) kupariputkeen. (Mikäli käytät pitkiä
putkia)
2. Älä käytä putkipihtejä jäähdyteputken avaamiseen. Mutteri
voi vaurioitua ja aiheuttaa vuotoja. Käytä sopivaa avainta tai
kiintoavainta.
3. Liitä putket:
•
Aseta putken keskikohta linjaan ja kiristä kierreliitosta
riittävästi sormin.
•
Käytä kahta avainta liitännän kiristämiseen. Kiristä
kierreliitosta lisää momenttiavaimella,käyttäen taulukossa
annettua vääntömomenttia.
Jakoavain tai
ruuviavain
Putkien koko (Vääntömomentti)
Kaasu
ø15,88mm (5/8")
[65 N•m]
Nestemäisen jäähdytteen
VAROITUS!
Älä kiristä liikaa, tämä voi johtaa vesivuotoihin.
VAROITUS!
Ole erityisen varovainen, kun avaat ohjauspaneelin kannen 6
ja ohjauspaneelin 7 sisäyksikön asennusta ja huoltoa varten.
Muuten voit loukkaantua.
Vesi sisään
Vesi ulos
Momenttiavain
Neste
ø6,35mm (1/4")
[18 N•m]
Kaasujäähdyteputket
putket
67
