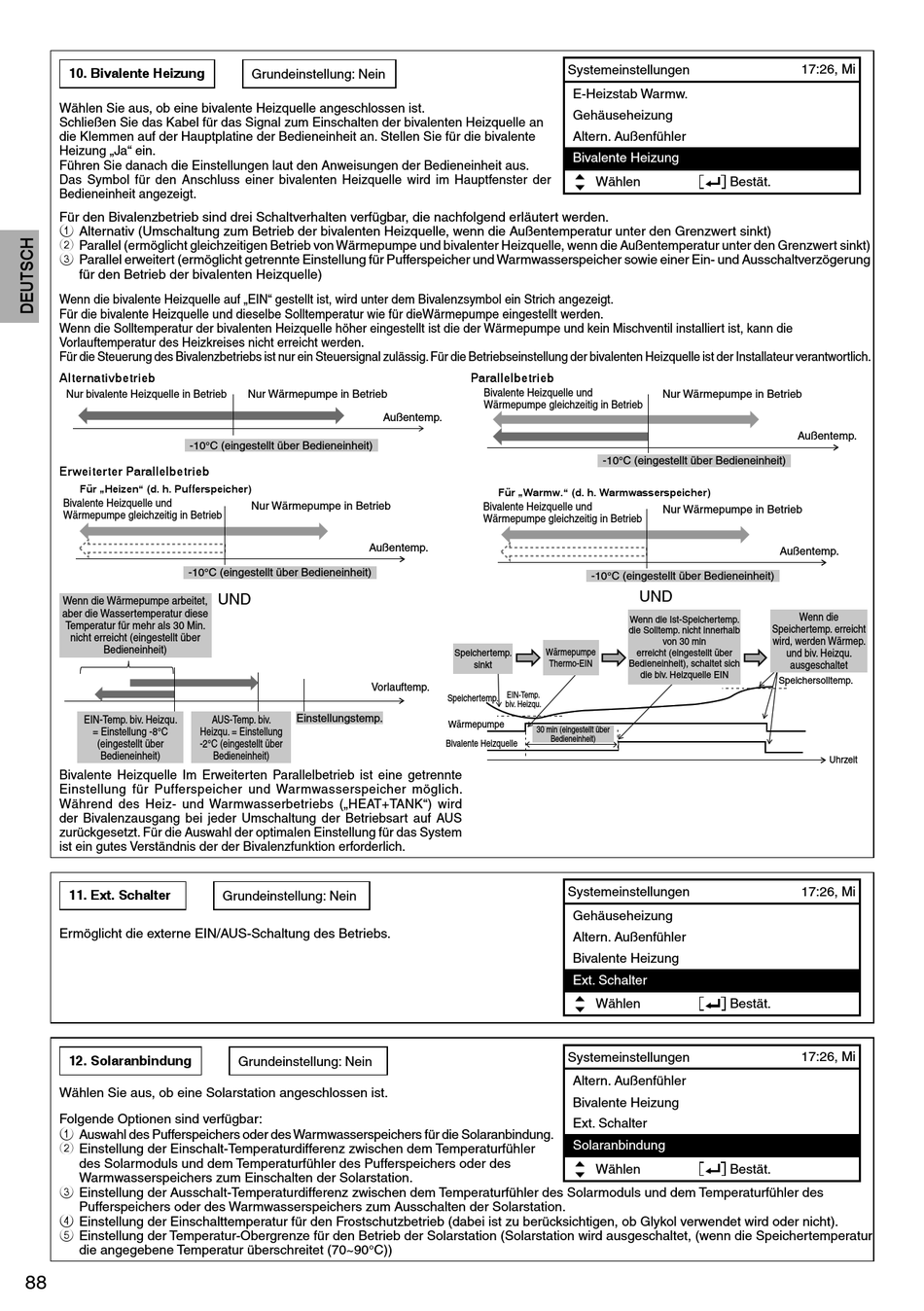

10. Bivalente Heizung
Wählen Sie aus, ob eine bivalente Heizquelle angeschlossen ist.
Schließen Sie das Kabel für das Signal zum Einschalten der bivalenten Heizquelle an
die Klemmen auf der Hauptplatine der Bedieneinheit an. Stellen Sie für die bivalente
Heizung „Ja" ein.
Führen Sie danach die Einstellungen laut den Anweisungen der Bedieneinheit aus.
Das Symbol für den Anschluss einer bivalenten Heizquelle wird im Hauptfenster der
Bedieneinheit angezeigt.
Für den Bivalenzbetrieb sind drei Schaltverhalten verfügbar, die nachfolgend erläutert werden.
1 Alternativ (Umschaltung zum Betrieb der bivalenten Heizquelle, wenn die Außentemperatur unter den Grenzwert sinkt)
2 Parallel (ermöglicht gleichzeitigen Betrieb von Wärmepumpe und bivalenter Heizquelle, wenn die Außentemperatur unter den Grenzwert sinkt)
3 Parallel erweitert (ermöglicht getrennte Einstellung für Pufferspeicher und Warmwasserspeicher sowie einer Ein- und Ausschaltverzögerung
für den Betrieb der bivalenten Heizquelle)
Wenn die bivalente Heizquelle auf „EIN" gestellt ist, wird unter dem Bivalenzsymbol ein Strich angezeigt.
Für die bivalente Heizquelle und dieselbe Solltemperatur wie für dieWärmepumpe eingestellt werden.
Wenn die Solltemperatur der bivalenten Heizquelle höher eingestellt ist die der Wärmepumpe und kein Mischventil installiert ist, kann die
Vorlauftemperatur des Heizkreises nicht erreicht werden.
Für die Steuerung des Bivalenzbetriebs ist nur ein Steuersignal zulässig. Für die Betriebseinstellung der bivalenten Heizquelle ist der Installateur verantwortlich.
Alternativbetrieb
Nur bivalente Heizquelle in Betrieb
-10°C (eingestellt über Bedieneinheit)
Erweiterter Parallelbetrieb
Für „Heizen" (d. h. Pufferspeicher)
Bivalente Heizquelle und
Wärmepumpe gleichzeitig in Betrieb
-10°C (eingestellt über Bedieneinheit)
Wenn die Wärmepumpe arbeitet,
aber die Wassertemperatur diese
Temperatur für mehr als 30 Min.
nicht erreicht (eingestellt über
Bedieneinheit)
EIN-Temp. biv. Heizqu.
= Einstellung -8°C
(eingestellt über
Bedieneinheit)
Bivalente Heizquelle Im Erweiterten Parallelbetrieb ist eine getrennte
Einstellung für Pufferspeicher und Warmwasserspeicher möglich.
Während des Heiz- und Warmwasserbetriebs („HEAT+TANK") wird
der Bivalenzausgang bei jeder Umschaltung der Betriebsart auf AUS
zurückgesetzt. Für die Auswahl der optimalen Einstellung für das System
ist ein gutes Verständnis der der Bivalenzfunktion erforderlich.
11. Ext. Schalter
Ermöglicht die externe EIN/AUS-Schaltung des Betriebs.
12. Solaranbindung
Wählen Sie aus, ob eine Solarstation angeschlossen ist.
Folgende Optionen sind verfügbar:
1 Auswahl des Pufferspeichers oder des Warmwasserspeichers für die Solaranbindung.
2 Einstellung der Einschalt-Temperaturdifferenz zwischen dem Temperaturfühler
des Solarmoduls und dem Temperaturfühler des Pufferspeichers oder des
Warmwasserspeichers zum Einschalten der Solarstation.
3 Einstellung der Ausschalt-Temperaturdifferenz zwischen dem Temperaturfühler des Solarmoduls und dem Temperaturfühler des
Pufferspeichers oder des Warmwasserspeichers zum Ausschalten der Solarstation.
4 Einstellung der Einschalttemperatur für den Frostschutzbetrieb (dabei ist zu berücksichtigen, ob Glykol verwendet wird oder nicht).
5 Einstellung der Temperatur-Obergrenze für den Betrieb der Solarstation (Solarstation wird ausgeschaltet, (wenn die Speichertemperatur
die angegebene Temperatur überschreitet (70~90°C))
88
Grundeinstellung: Nein
Nur Wärmepumpe in Betrieb
Nur Wärmepumpe in Betrieb
Außentemp.
UND
Vorlauftemp.
Einstellungstemp.
AUS-Temp. biv.
Heizqu. = Einstellung
-2°C (eingestellt über
Bedieneinheit)
Grundeinstellung: Nein
Grundeinstellung: Nein
Parallelbetrieb
Bivalente Heizquelle und
Wärmepumpe gleichzeitig in Betrieb
Außentemp.
Für „Warmw." (d. h. Warmwasserspeicher)
Bivalente Heizquelle und
Wärmepumpe gleichzeitig in Betrieb
Speichertemp.
Wärmepumpe
Thermo-EIN
sinkt
EIN-Temp.
Speichertemp.
biv. Heizqu.
Wärmepumpe
30 min (eingestellt über
Bedieneinheit)
Bivalente Heizquelle
Systemeinstellungen
E-Heizstab Warmw.
Gehäuseheizung
Altern. Außenfühler
Bivalente Heizung
Wählen
Bestät.
Nur Wärmepumpe in Betrieb
-10°C (eingestellt über Bedieneinheit)
Nur Wärmepumpe in Betrieb
-10°C (eingestellt über Bedieneinheit)
UND
Wenn die Ist-Speichertemp.
die Solltemp. nicht innerhalb
von 30 min
erreicht (eingestellt über
Bedieneinheit), schaltet sich
die biv. Heizquelle EIN
Systemeinstellungen
Gehäuseheizung
Altern. Außenfühler
Bivalente Heizung
Ext. Schalter
Wählen
Bestät.
Systemeinstellungen
Altern. Außenfühler
Bivalente Heizung
Ext. Schalter
Solaranbindung
Wählen
Bestät.
17:26, Mi
Außentemp.
Außentemp.
Wenn die
Speichertemp. erreicht
wird, werden Wärmep.
und biv. Heizqu.
ausgeschaltet
Speichersolltemp.
Uhrzeit
17:26, Mi
17:26, Mi
