Εξαρτήματα που προμηθεύεται τοπικά (Προαιρετικά)
Αριθ.
Εξάρτημα
Κιτ βαλβίδας 2 διευθύνσεων
i
*Μοντέλο ψύξης
Κιτ βαλβίδας 3 διευθύνσεων
ii
iii
Θερμοστάτης δωματίου
iv
Βαλβίδα μίξης
v
Αντλία
Αισθητήρας δεξαμενής
vi
αποθήκευσης
vii
Εξωτερικός αισθητήρας
viii
Αισθητήρας νερού ζώνης
ix
Αισθητήρας δωματίου ζώνης
x
Αισθητήρας ηλιακού
Συνιστάται η αγορά των εξαρτημάτων, προμηθεύονται τοπικά, που αναφέρονται στον παραπάνω πίνακα.
1

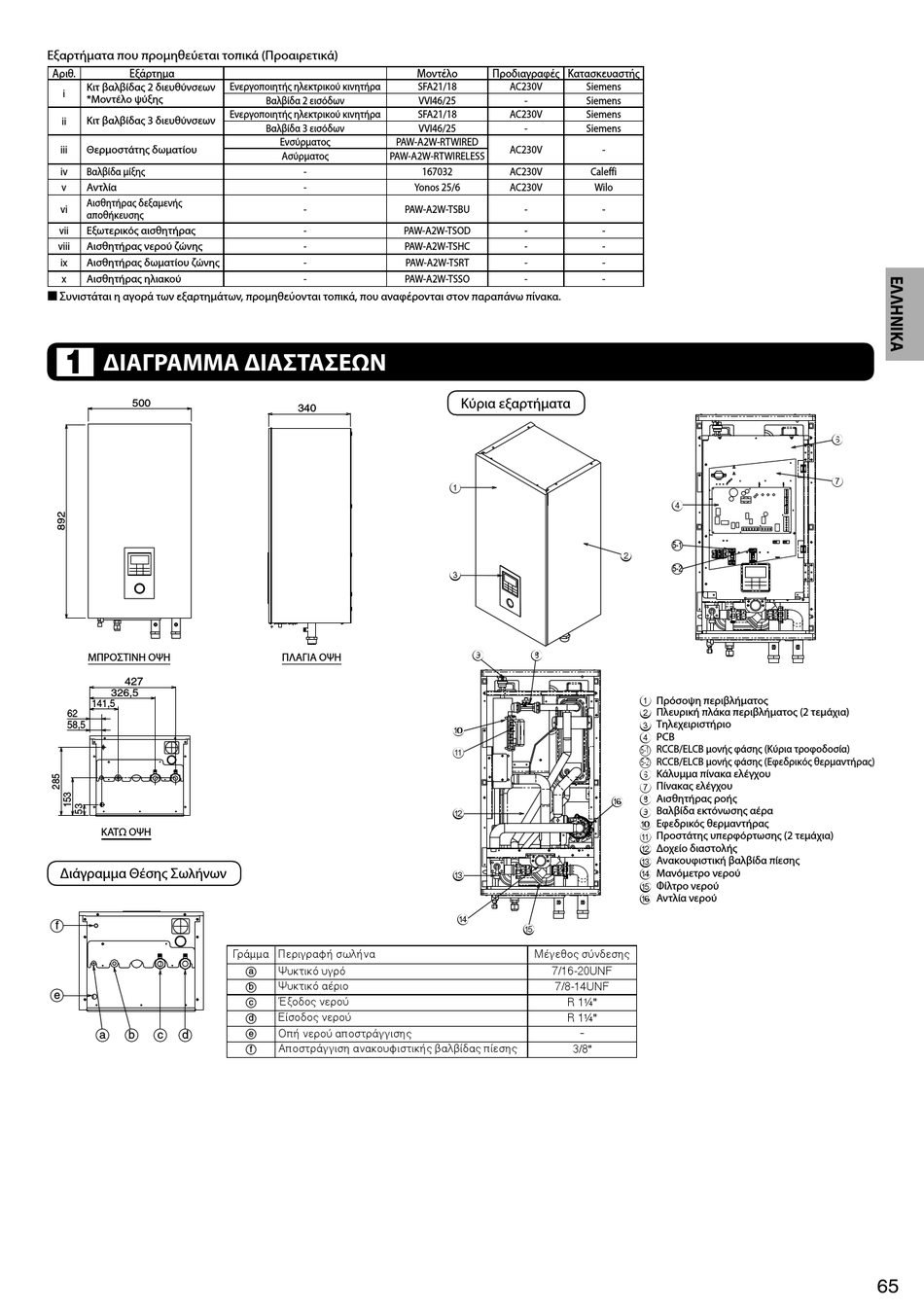

ΔΙΑΓΡΑΜΜΑ ΔΙΑΣΤΑΣΕΩΝ
500
ΜΠΡΟΣΤΙΝΗ ΟΨΗ
427
326,5
141,5
62
58,5
ΚΑΤΩ ΟΨΗ
Διάγραμμα Θέσης Σωλήνων
f
e
a
b
c
d
Ενεργοποιητής ηλεκτρικού κινητήρα
Βαλβίδα 2 εισόδων
Ενεργοποιητής ηλεκτρικού κινητήρα
Βαλβίδα 3 εισόδων
Ενσύρματος
PAW-A2W-RTWIRED
Ασύρματος
PAW-A2W-RTWIRELESS
-
-
-
PAW-A2W-TSBU
-
PAW-A2W-TSOD
-
PAW-A2W-TSHC
-
-
PAW-A2W-TSSO
340
ΠΛΑΓΙΑ ΟΨΗ
Γράμμα Περιγραφή σωλήνα
a
Ψυκτικό υγρό
b
Ψυκτικό αέριο
c
Έξοδος νερού
d
Είσοδος νερού
e
Οπή νερού αποστράγγισης
f
Αποστράγγιση ανακουφιστικής βαλβίδας πίεσης
Μοντέλο
Προδιαγραφές Κατασκευαστής
SFA21/18
AC230V
VVI46/25
-
SFA21/18
AC230V
VVI46/25
-
AC230V
167032
AC230V
Yonos 25/6
AC230V
-
-
-
PAW-A2W-TSRT
-
-
Κύρια εξαρτήματα
1
3
9
8
0
a
b
c
d
e
Μέγεθος σύνδεσης
7/16-20UNF
7/8-14UNF
R 1¼"
R 1¼"
-
3/8"
Siemens
Siemens
Siemens
Siemens
-
Caleffi
Wilo
-
-
-
-
-
4
5-1
2
5-2
1 Πρόσοψη περιβλήματος
2 Πλευρική πλάκα περιβλήματος (2 τεμάχια)
3 Τηλεχειριστήριο
4 PCB
5-1
RCCB/ELCB μονής φάσης (Κύρια τροφοδοσία)
5-2
RCCB/ELCB μονής φάσης (Εφεδρικός θερμαντήρας)
6 Κάλυμμα πίνακα ελέγχου
7 Πίνακας ελέγχου
8 Αισθητήρας ροής
f
9 Βαλβίδα εκτόνωσης αέρα
0 Εφεδρικός θερμαντήρας
a Προστάτης υπερφόρτωσης (2 τεμάχια)
b Δοχείο διαστολής
c Ανακουφιστική βαλβίδα πίεσης
d Μανόμετρο νερού
e Φίλτρο νερού
f Αντλία νερού
6
7
65
