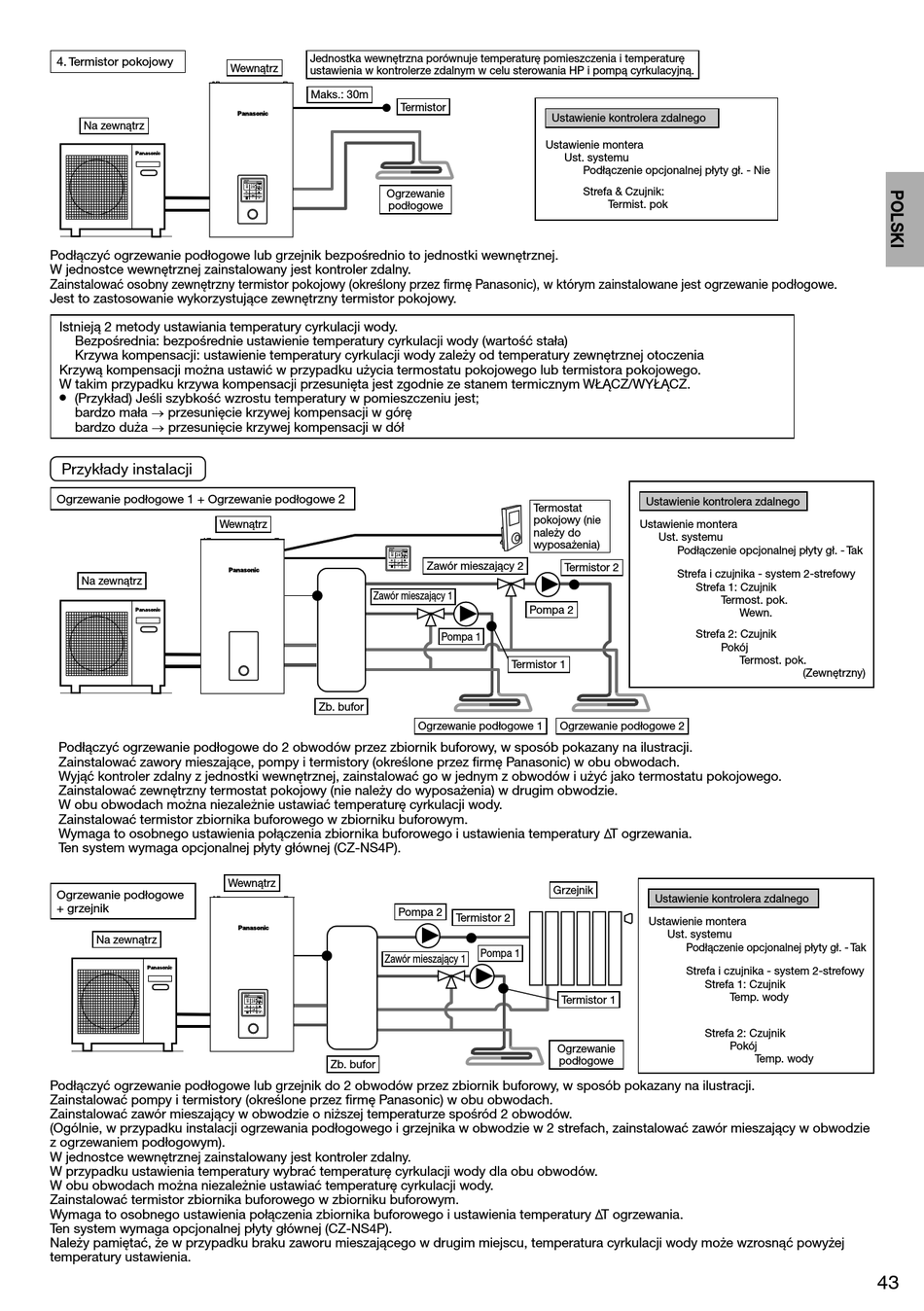

4. Termistor pokojowy
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio to jednostki wewnętrznej.
W jednostce wewnętrznej zainstalowany jest kontroler zdalny.
Zainstalować osobny zewnętrzny termistor pokojowy (określony przez fi rmę Panasonic), w którym zainstalowane jest ogrzewanie podłogowe.
Jest to zastosowanie wykorzystujące zewnętrzny termistor pokojowy.
Istnieją 2 metody ustawiania temperatury cyrkulacji wody.
Bezpośrednia: bezpośrednie ustawienie temperatury cyrkulacji wody (wartość stała)
Krzywa kompensacji: ustawienie temperatury cyrkulacji wody zależy od temperatury zewnętrznej otoczenia
Krzywą kompensacji można ustawić w przypadku użycia termostatu pokojowego lub termistora pokojowego.
W takim przypadku krzywa kompensacji przesunięta jest zgodnie ze stanem termicznym WŁĄCZ/WYŁĄCZ.
•
(Przykład) Jeśli szybkość wzrostu temperatury w pomieszczeniu jest;
bardzo mała  przesunięcie krzywej kompensacji w górę
bardzo duża  przesunięcie krzywej kompensacji w dół
Przykłady instalacji
Ogrzewanie podłogowe 1 + Ogrzewanie podłogowe 2
Wewnątrz
Na zewnątrz
Podłączyć ogrzewanie podłogowe do 2 obwodów przez zbiornik buforowy, w sposób pokazany na ilustracji.
Zainstalować zawory mieszające, pompy i termistory (określone przez fi rmę Panasonic) w obu obwodach.
Wyjąć kontroler zdalny z jednostki wewnętrznej, zainstalować go w jednym z obwodów i użyć jako termostatu pokojowego.
Zainstalować zewnętrzny termostat pokojowy (nie należy do wyposażenia) w drugim obwodzie.
W obu obwodach można niezależnie ustawiać temperaturę cyrkulacji wody.
Zainstalować termistor zbiornika buforowego w zbiorniku buforowym.
Wymaga to osobnego ustawienia połączenia zbiornika buforowego i ustawienia temperatury T ogrzewania.
Ten system wymaga opcjonalnej płyty głównej (CZ-NS4P).
Ogrzewanie podłogowe
+ grzejnik
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik do 2 obwodów przez zbiornik buforowy, w sposób pokazany na ilustracji.
Zainstalować pompy i termistory (określone przez fi rmę Panasonic) w obu obwodach.
Zainstalować zawór mieszający w obwodzie o niższej temperaturze spośród 2 obwodów.
(Ogólnie, w przypadku instalacji ogrzewania podłogowego i grzejnika w obwodzie w 2 strefach, zainstalować zawór mieszający w obwodzie
z ogrzewaniem podłogowym).
W jednostce wewnętrznej zainstalowany jest kontroler zdalny.
W przypadku ustawienia temperatury wybrać temperaturę cyrkulacji wody dla obu obwodów.
W obu obwodach można niezależnie ustawiać temperaturę cyrkulacji wody.
Zainstalować termistor zbiornika buforowego w zbiorniku buforowym.
Wymaga to osobnego ustawienia połączenia zbiornika buforowego i ustawienia temperatury T ogrzewania.
Ten system wymaga opcjonalnej płyty głównej (CZ-NS4P).
Należy pamiętać, że w przypadku braku zaworu mieszającego w drugim miejscu, temperatura cyrkulacji wody może wzrosnąć powyżej
temperatury ustawienia.
Jednostka wewnętrzna porównuje temperaturę pomieszczenia i temperaturę
Wewnątrz
ustawienia w kontrolerze zdalnym w celu sterowania HP i pompą cyrkulacyjną.
Maks.: 30m
Termistor
Ogrzewanie
podłogowe
Zawór mieszający 1
Zb. bufor
Wewnątrz
Pompa 2
Zawór mieszający 1
Zb. bufor
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Nie
Strefa & Czujnik:
Termostat
pokojowy (nie
należy do
wyposażenia)
Zawór mieszający 2
Termistor 2
Pompa 2
Pompa 1
Termistor 1
Ogrzewanie podłogowe 1 Ogrzewanie podłogowe 2
Grzejnik
Termistor 2
Pompa 1
Termistor 1
Ogrzewanie
podłogowe
Termist. pok
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Tak
Strefa i czujnika - system 2-strefowy
Strefa 1: Czujnik
Termost. pok.
Wewn.
Strefa 2: Czujnik
Pokój
Termost. pok.
Ustawienie kontrolera zdalnego
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Tak
Strefa i czujnika - system 2-strefowy
Strefa 1: Czujnik
Temp. wody
Strefa 2: Czujnik
Pokój
Temp. wody
(Zewnętrzny)
