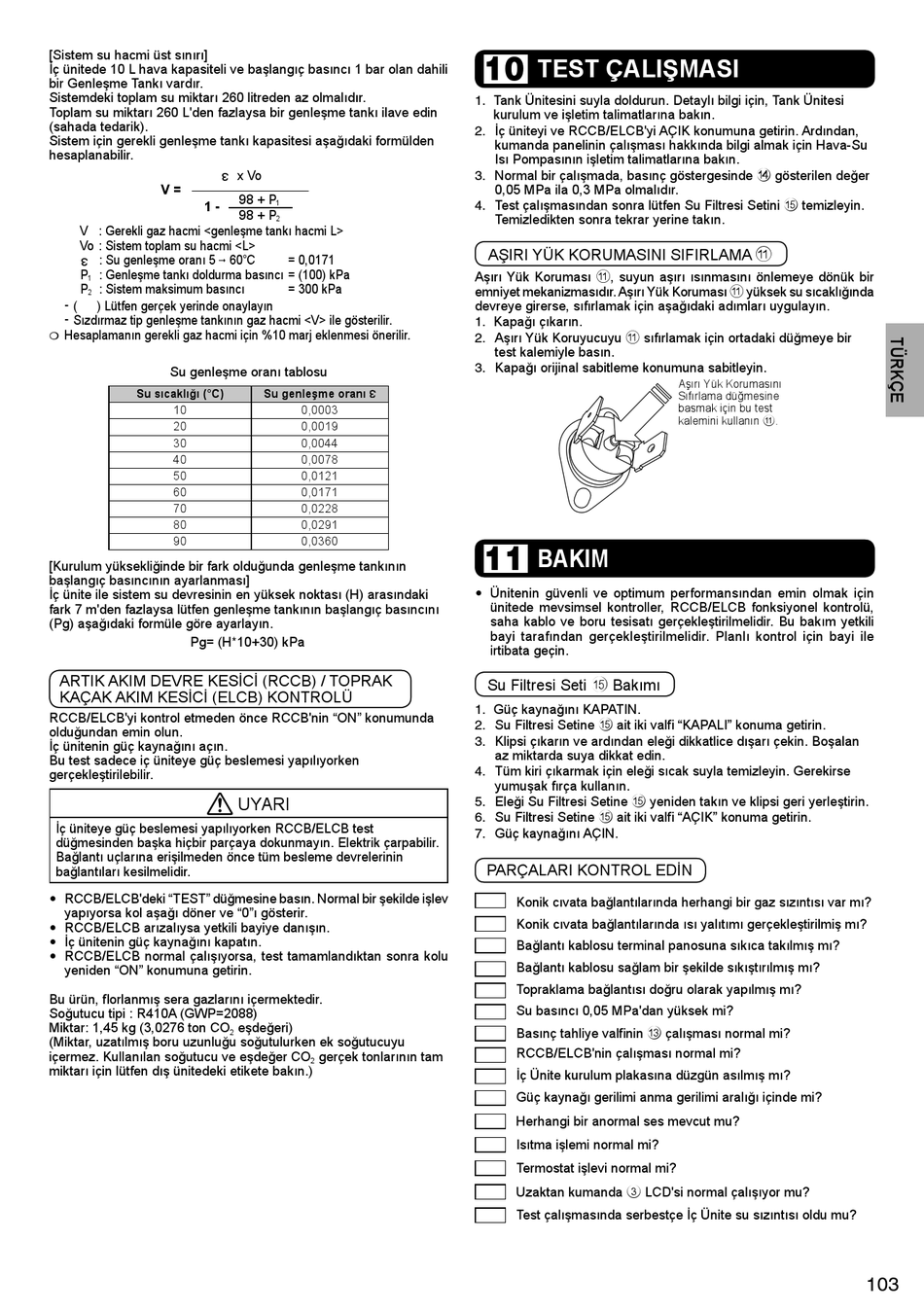

[Sistem su hacmi üst sınırı]
İç ünitede 10 L hava kapasiteli ve başlangıç basıncı 1 bar olan dahili
bir Genleşme Tankı vardır.
Sistemdeki toplam su miktarı 260 litreden az olmalıdır.
Toplam su miktarı 260 L'den fazlaysa bir genleşme tankı ilave edin
(sahada tedarik).
Sistem için gerekli genleşme tankı kapasitesi aşağıdaki formülden
hesaplanabilir.
V =
1 -
V : Gerekli gaz hacmi <genleşme tankı hacmi L>
Vo : Sistem toplam su hacmi <L>
: Su genleşme oranı 5

P : Genleşme tankı doldurma basıncı = (100) kPa
1
P : Sistem maksimum basıncı
2
- ( ) Lütfen gerçek yerinde onaylayın
- Sızdırmaz tip genleşme tankının gaz hacmi <V> ile gösterilir.
Hesaplamanın gerekli gaz hacmi için %10 marj eklenmesi önerilir.
 
Su genleşme oranı tablosu
Su sıcaklığı (°C)
10
20
30
40
50
60
70
80
90
[Kurulum yüksekliğinde bir fark olduğunda genleşme tankının
başlangıç basıncının ayarlanması]
İç ünite ile sistem su devresinin en yüksek noktası (H) arasındaki
fark 7 m'den fazlaysa lütfen genleşme tankının başlangıç basıncını
(Pg) aşağıdaki formüle göre ayarlayın.
Pg= (H*10+30) kPa
ARTIK AKIM DEVRE KESİCİ (RCCB) / TOPRAK
KAÇAK AKIM KESİCİ (ELCB) KONTROLÜ
RCCB/ELCB'yi kontrol etmeden önce RCCB'nin "ON" konumunda
olduğundan emin olun.
İç ünitenin güç kaynağını açın.
Bu test sadece iç üniteye güç beslemesi yapılıyorken
gerçekleştirilebilir.
İç üniteye güç beslemesi yapılıyorken RCCB/ELCB test
düğmesinden başka hiçbir parçaya dokunmayın. Elektrik çarpabilir.
Bağlantı uçlarına erişilmeden önce tüm besleme devrelerinin
bağlantıları kesilmelidir.
•
RCCB/ELCB'deki "TEST" düğmesine basın. Normal bir şekilde işlev
yapıyorsa kol aşağı döner ve "0"ı gösterir.
•
RCCB/ELCB arızalıysa yetkili bayiye danışın.
•
İç ünitenin güç kaynağını kapatın.
•
RCCB/ELCB normal çalışıyorsa, test tamamlandıktan sonra kolu
yeniden "ON" konumuna getirin.
Bu ürün, fl orlanmış sera gazlarını içermektedir.
Soğutucu tipi : R410A (GWP=2088)
Miktar: 1,45 kg (3,0276 ton CO
(Miktar, uzatılmış boru uzunluğu soğutulurken ek soğutucuyu
içermez. Kullanılan soğutucu ve eşdeğer CO
miktarı için lütfen dış ünitedeki etikete bakın.)
x Vo
98 + P
1
98 + P
2
60˚C = 0,0171
= 300 kPa
Su genleşme oranı
0,0003
0,0019
0,0044
0,0078
0,0121
0,0171
0,0228
0,0291
0,0360
UYARI
eşdeğeri)
2
gerçek tonlarının tam
2
TEST ÇALIŞMASI
10
1. Tank Ünitesini suyla doldurun. Detaylı bilgi için, Tank Ünitesi
kurulum ve işletim talimatlarına bakın.
2. İç üniteyi ve RCCB/ELCB'yi AÇIK konumuna getirin. Ardından,
kumanda panelinin çalışması hakkında bilgi almak için Hava-Su
Isı Pompasının işletim talimatlarına bakın.
3. Normal bir çalışmada, basınç göstergesinde d gösterilen değer
0,05 MPa ila 0,3 MPa olmalıdır.
4. Test çalışmasından sonra lütfen Su Filtresi Setini e temizleyin.
Temizledikten sonra tekrar yerine takın.
AŞIRI YÜK KORUMASINI SIFIRLAMA a
Aşırı Yük Koruması a, suyun aşırı ısınmasını önlemeye dönük bir
emniyet mekanizmasıdır. Aşırı Yük Koruması a yüksek su sıcaklığında
devreye girerse, sıfırlamak için aşağıdaki adımları uygulayın.
1. Kapağı çıkarın.
2. Aşırı Yük Koruyucuyu a sıfırlamak için ortadaki düğmeye bir
test kalemiyle basın.
3. Kapağı orijinal sabitleme konumuna sabitleyin.
BAKIM
11
•
Ünitenin güvenli ve optimum performansından emin olmak için
ünitede mevsimsel kontroller, RCCB/ELCB fonksiyonel kontrolü,
saha kablo ve boru tesisatı gerçekleştirilmelidir. Bu bakım yetkili
bayi tarafından gerçekleştirilmelidir. Planlı kontrol için bayi ile
irtibata geçin.
Su Filtresi Seti e Bakımı
1. Güç kaynağını KAPATIN.
2. Su Filtresi Setine e ait iki valfi "KAPALI" konuma getirin.
3. Klipsi çıkarın ve ardından eleği dikkatlice dışarı çekin. Boşalan
az miktarda suya dikkat edin.
4. Tüm kiri çıkarmak için eleği sıcak suyla temizleyin. Gerekirse
yumuşak fırça kullanın.
5. Eleği Su Filtresi Setine e yeniden takın ve klipsi geri yerleştirin.
6. Su Filtresi Setine e ait iki valfi "AÇIK" konuma getirin.
7. Güç kaynağını AÇIN.
PARÇALARI KONTROL EDİN
Konik cıvata bağlantılarında herhangi bir gaz sızıntısı var mı?
Konik cıvata bağlantılarında ısı yalıtımı gerçekleştirilmiş mı?
Bağlantı kablosu terminal panosuna sıkıca takılmış mı?
Bağlantı kablosu sağlam bir şekilde sıkıştırılmış mı?
Topraklama bağlantısı doğru olarak yapılmış mı?
Su basıncı 0,05 MPa'dan yüksek mi?
Basınç tahliye valfi nin c çalışması normal mi?
RCCB/ELCB'nin çalışması normal mi?
İç Ünite kurulum plakasına düzgün asılmış mı?
Güç kaynağı gerilimi anma gerilimi aralığı içinde mi?
Herhangi bir anormal ses mevcut mu?
Isıtma işlemi normal mi?
Termostat işlevi normal mi?
Uzaktan kumanda 3 LCD'si normal çalışıyor mu?
Test çalışmasında serbestçe İç Ünite su sızıntısı oldu mu?
Aşırı Yük Korumasını
Sıfırlama düğmesine
basmak için bu test
kalemini kullanın a.
