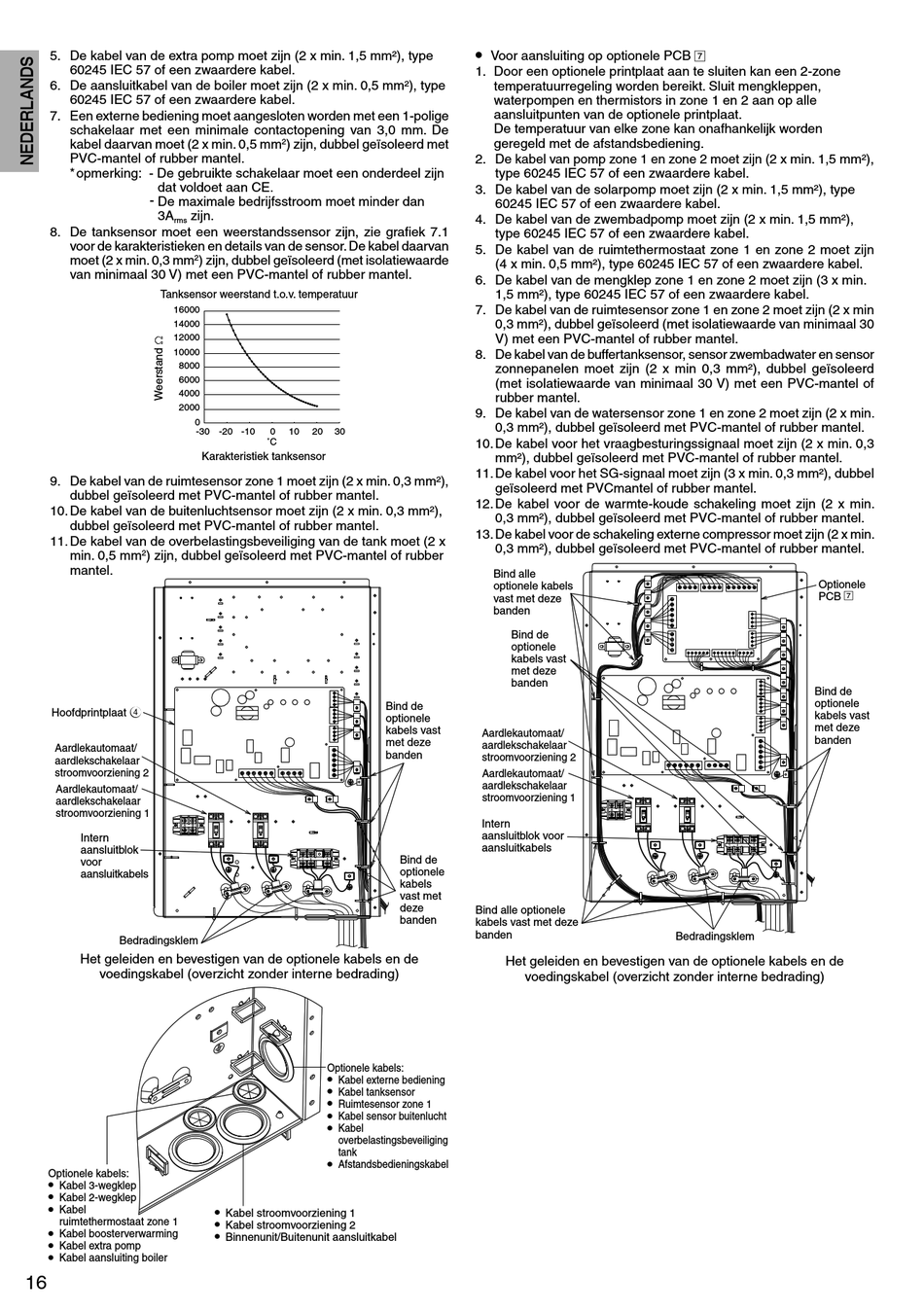

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 295

5. De kabel van de extra pomp moet zijn (2 x min. 1,5 mm²), type
60245 IEC 57 of een zwaardere kabel.
6. De aansluitkabel van de boiler moet zijn (2 x min. 0,5 mm²), type
60245 IEC 57 of een zwaardere kabel.
7. Een externe bediening moet aangesloten worden met een 1-polige
schakelaar met een minimale contactopening van 3,0 mm. De
kabel daarvan moet (2 x min. 0,5 mm
PVC-mantel of rubber mantel.
* opmerking: - De gebruikte schakelaar moet een onderdeel zijn
dat voldoet aan CE.
- De maximale bedrijfsstroom moet minder dan
3A zijn.
rms
8. De tanksensor moet een weerstandssensor zijn, zie grafi ek 7.1
voor de karakteristieken en details van de sensor. De kabel daarvan
2
moet (2 x min. 0,3 mm ) zijn, dubbel geïsoleerd (met isolatiewaarde
van minimaal 30 V) met een PVC-mantel of rubber mantel.
Tanksensor weerstand t.o.v. temperatuur
16000
14000
12000
10000
8000
6000
4000
2000
0
-30 -20 -10
9. De kabel van de ruimtesensor zone 1 moet zijn (2 x min. 0,3 mm²),
dubbel geïsoleerd met PVC-mantel of rubber mantel.
10. De kabel van de buitenluchtsensor moet zijn (2 x min. 0,3 mm²),
dubbel geïsoleerd met PVC-mantel of rubber mantel.
11. De kabel van de overbelastingsbeveiliging van de tank moet (2 x
min. 0,5 mm 2 ) zijn, dubbel geïsoleerd met PVC-mantel of rubber
mantel.
Hoofdprintplaat 4
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 2
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 1
Intern
aansluitblok
voor
aansluitkabels
Bedradingsklem
Het geleiden en bevestigen van de optionele kabels en de
voedingskabel (overzicht zonder interne bedrading)
Optionele kabels:
•
Kabel 3-wegklep
•
Kabel 2-wegklep
•
Kabel
ruimtethermostaat zone 1
•
Kabel boosterverwarming
•
Kabel extra pomp
•
Kabel aansluiting boiler
16
2 ) zijn, dubbel geïsoleerd met
0 10 20 30
˚C
Karakteristiek tanksensor
Optionele kabels:
•
Kabel externe bediening
•
Kabel tanksensor
•
Ruimtesensor zone 1
•
Kabel sensor buitenlucht
•
Kabel
overbelastingsbeveiliging
tank
•
Afstandsbedieningskabel
•
Kabel stroomvoorziening 1
•
Kabel stroomvoorziening 2
•
Binnenunit/Buitenunit aansluitkabel
•
Voor aansluiting op optionele PCB 7
1. Door een optionele printplaat aan te sluiten kan een 2-zone
temperatuurregeling worden bereikt. Sluit mengkleppen,
waterpompen en thermistors in zone 1 en 2 aan op alle
aansluitpunten van de optionele printplaat.
De temperatuur van elke zone kan onafhankelijk worden
geregeld met de afstandsbediening.
2. De kabel van pomp zone 1 en zone 2 moet zijn (2 x min. 1,5 mm²),
type 60245 IEC 57 of een zwaardere kabel.
3. De kabel van de solarpomp moet zijn (2 x min. 1,5 mm²), type
60245 IEC 57 of een zwaardere kabel.
4. De kabel van de zwembadpomp moet zijn (2 x min. 1,5 mm²),
type 60245 IEC 57 of een zwaardere kabel.
5. De kabel van de ruimtethermostaat zone 1 en zone 2 moet zijn
(4 x min. 0,5 mm²), type 60245 IEC 57 of een zwaardere kabel.
6. De kabel van de mengklep zone 1 en zone 2 moet zijn (3 x min.
1,5 mm²), type 60245 IEC 57 of een zwaardere kabel.
7. De kabel van de ruimtesensor zone 1 en zone 2 moet zijn (2 x min
0,3 mm²), dubbel geïsoleerd (met isolatiewaarde van minimaal 30
V) met een PVC-mantel of rubber mantel.
8. De kabel van de buffertanksensor, sensor zwembadwater en sensor
zonnepanelen moet zijn (2 x min 0,3 mm²), dubbel geïsoleerd
(met isolatiewaarde van minimaal 30 V) met een PVC-mantel of
rubber mantel.
9. De kabel van de watersensor zone 1 en zone 2 moet zijn (2 x min.
0,3 mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
10. De kabel voor het vraagbesturingssignaal moet zijn (2 x min. 0,3
mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
11. De kabel voor het SG-signaal moet zijn (3 x min. 0,3 mm²), dubbel
geïsoleerd met PVC mantel of rubber mantel.
12. De kabel voor de warmte-koude schakeling moet zijn (2 x min.
0,3 mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
13. De kabel voor de schakeling externe compressor moet zijn (2 x min.
0,3 mm²), dubbel geïsoleerd met PVC-mantel of rubber mantel.
Bind alle
optionele kabels
vast met deze
banden
Bind de
optionele
kabels vast
met deze
banden
Bind de
optionele
kabels vast
Aardlekautomaat/
met deze
aardlekschakelaar
banden
stroomvoorziening 2
Aardlekautomaat/
aardlekschakelaar
stroomvoorziening 1
Intern
aansluitblok voor
aansluitkabels
Bind de
optionele
kabels
vast met
deze
Bind alle optionele
banden
kabels vast met deze
banden
Het geleiden en bevestigen van de optionele kabels en de
voedingskabel (overzicht zonder interne bedrading)
Optionele
PCB 7
Bind de
optionele
kabels vast
met deze
banden
Bedradingsklem
