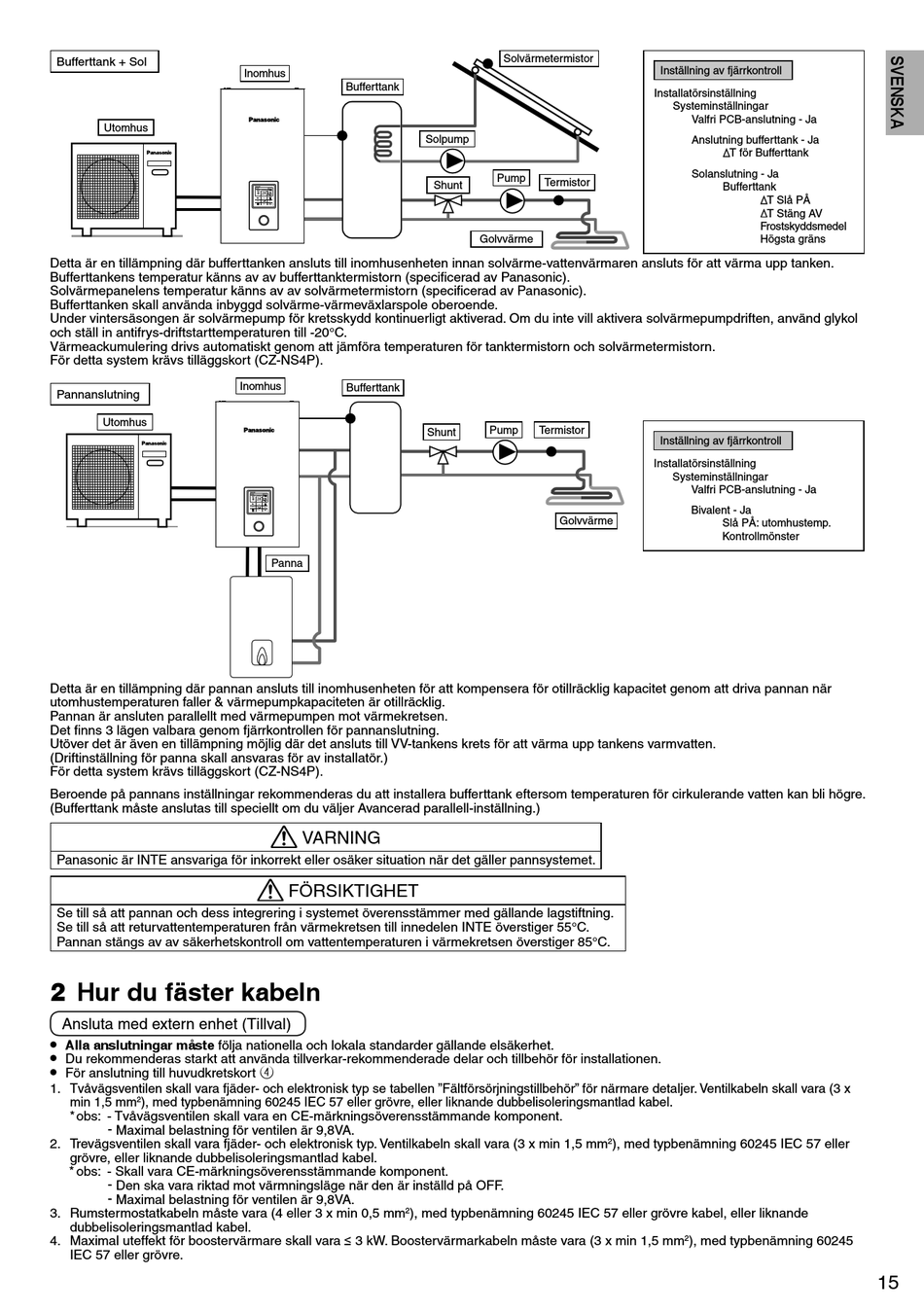

Bufferttank + Sol
Utomhus
Detta är en tillämpning där bufferttanken ansluts till inomhusenheten innan solvärme-vattenvärmaren ansluts för att värma upp tanken.
Bufferttankens temperatur känns av av bufferttanktermistorn (specifi cerad av Panasonic).
Solvärmepanelens temperatur känns av av solvärmetermistorn (specifi cerad av Panasonic).
Bufferttanken skall använda inbyggd solvärme-värmeväxlarspole oberoende.
Under vintersäsongen är solvärmepump för kretsskydd kontinuerligt aktiverad. Om du inte vill aktivera solvärmepumpdriften, använd glykol
och ställ in antifrys-driftstarttemperaturen till -20°C.
Värmeackumulering drivs automatiskt genom att jämföra temperaturen för tanktermistorn och solvärmetermistorn.
För detta system krävs tilläggskort (CZ-NS4P).
Pannanslutning
Utomhus
Detta är en tillämpning där pannan ansluts till inomhusenheten för att kompensera för otillräcklig kapacitet genom att driva pannan när
utomhustemperaturen faller & värmepumpkapaciteten är otillräcklig.
Pannan är ansluten parallellt med värmepumpen mot värmekretsen.
Det fi nns 3 lägen valbara genom fjärrkontrollen för pannanslutning.
Utöver det är även en tillämpning möjlig där det ansluts till VV-tankens krets för att värma upp tankens varmvatten.
(Driftinställning för panna skall ansvaras för av installatör.)
För detta system krävs tilläggskort (CZ-NS4P).
Beroende på pannans inställningar rekommenderas du att installera bufferttank eftersom temperaturen för cirkulerande vatten kan bli högre.
(Bufferttank måste anslutas till speciellt om du väljer Avancerad parallell-inställning.)
Panasonic är INTE ansvariga för inkorrekt eller osäker situation när det gäller pannsystemet.
Se till så att pannan och dess integrering i systemet överensstämmer med gällande lagstiftning.
Se till så att returvattentemperaturen från värmekretsen till innedelen INTE överstiger 55°C.
Pannan stängs av av säkerhetskontroll om vattentemperaturen i värmekretsen överstiger 85°C.
2 Hur du fäster kabeln
Ansluta med extern enhet (Tillval)
Alla anslutningar måste följa nationella och lokala standarder gällande elsäkerhet.
•
•
Du rekommenderas starkt att använda tillverkar-rekommenderade delar och tillbehör för installationen.
• För anslutning till huvudkretskort 4
1. Tvåvägsventilen skall vara fjäder- och elektronisk typ se tabellen "Fältförsörjningstillbehör" för närmare detaljer. Ventilkabeln skall vara (3 x
min 1,5 mm 2 ), med typbenämning 60245 IEC 57 eller grövre, eller liknande dubbelisoleringsmantlad kabel.
* obs: - Tvåvägsventilen skall vara en CE-märkningsöverensstämmande komponent.
- Maximal belastning för ventilen är 9,8VA.
2. Trevägsventilen skall vara fjäder- och elektronisk typ. Ventilkabeln skall vara (3 x min 1,5 mm
grövre, eller liknande dubbelisoleringsmantlad kabel.
* obs: - Skall vara CE-märkningsöverensstämmande komponent.
- Den ska vara riktad mot värmningsläge när den är inställd på OFF.
- Maximal belastning för ventilen är 9,8VA.
3. Rumstermostatkabeln måste vara (4 eller 3 x min 0,5 mm
dubbelisoleringsmantlad kabel.
4. Maximal uteffekt för boostervärmare skall vara ≤ 3 kW. Boostervärmarkabeln måste vara (3 x min 1,5 mm
IEC 57 eller grövre.
Inomhus
Bufferttank
Inomhus
Bufferttank
Panna
VARNING
FÖRSIKTIGHET
2 ), med typbenämning 60245 IEC 57 eller grövre kabel, eller liknande
Solvärmetermistor
Solpump
Pump
Termistor
Shunt
Golvvärme
Pump Termistor
Shunt
Golvvärme
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Valfri PCB-anslutning - Ja
Anslutning bufferttank - Ja
T för Bufferttank
Solanslutning - Ja
Bufferttank
T Slå PÅ
T Stäng AV
Frostskyddsmedel
Högsta gräns
Inställning av fjärrkontroll
Installatörsinställning
Systeminställningar
Valfri PCB-anslutning - Ja
Bivalent - Ja
Slå PÅ: utomhustemp.
Kontrollmönster
2
), med typbenämning 60245 IEC 57 eller
2
), med typbenämning 60245
