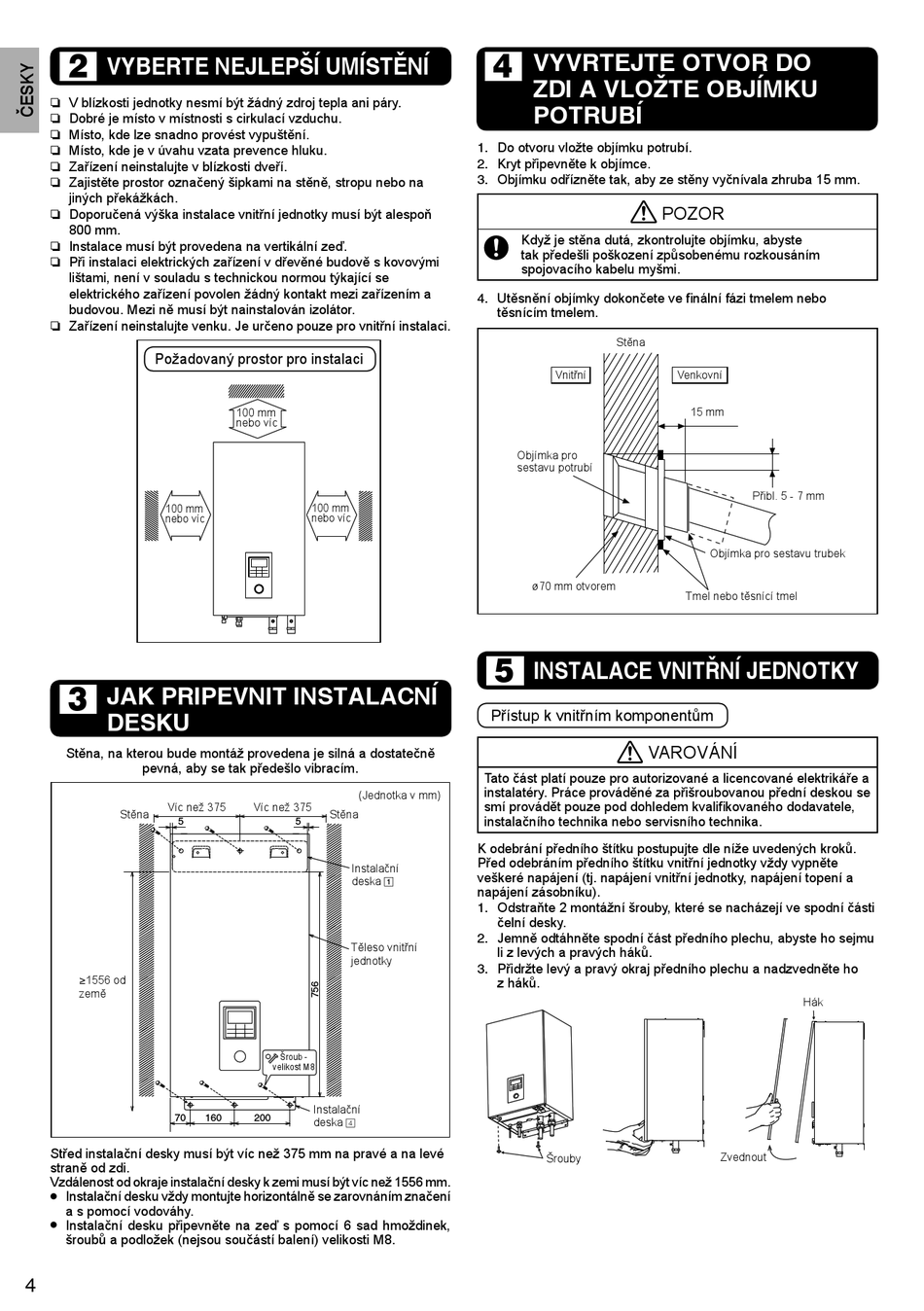

VYBERTE NEJLEPŠÍ UMÍSTĚNÍ
2
V blízkosti jednotky nesmí být žádný zdroj tepla ani páry.
Dobré je místo v místnosti s cirkulací vzduchu.
Místo, kde lze snadno provést vypuštění.
Místo, kde je v úvahu vzata prevence hluku.
Zařízení neinstalujte v blízkosti dveří.
Zajistěte prostor označený šipkami na stěně, stropu nebo na
jiných překážkách.
Doporučená výška instalace vnitřní jednotky musí být alespoň
800 mm.
Instalace musí být provedena na vertikální zeď.
Při instalaci elektrických zařízení v dřevěné budově s kovovými
lištami, není v souladu s technickou normou týkající se
elektrického zařízení povolen žádný kontakt mezi zařízením a
budovou. Mezi ně musí být nainstalován izolátor.
Zařízení neinstalujte venku. Je určeno pouze pro vnitřní instalaci.
Požadovaný prostor pro instalaci
100 mm
nebo víc
JAK PRIPEVNIT INSTALACNÍ
3
DESKU
Stěna, na kterou bude montáž provedena je silná a dostatečně
pevná, aby se tak předešlo vibracím.
Víc než 375
Stěna
5
≥1556 od
země
70
Střed instalační desky musí být víc než 375 mm na pravé a na levé
straně od zdi.
Vzdálenost od okraje instalační desky k zemi musí být víc než 1556 mm.
•
Instalační desku vždy montujte horizontálně se zarovnáním značení
a s pomocí vodováhy.
•
Instalační desku připevněte na zeď s pomocí 6 sad hmoždinek,
šroubů a podložek (nejsou součástí balení) velikosti M8.
4
100 mm
nebo víc
100 mm
nebo víc
(Jednotka v mm)
Víc než 375
Stěna
5
Instalační
deska 1
Těleso vnitřní
jednotky
Šroub -
velikost M8
Instalační
160
200
deska 4
VYVRTEJTE OTVOR DO
4
ZDI A VLOŽTE OBJÍMKU
POTRUBÍ
1. Do otvoru vložte objímku potrubí.
2. Kryt připevněte k objímce.
3. Objímku odřízněte tak, aby ze stěny vyčnívala zhruba 15 mm.
Když je stěna dutá, zkontrolujte objímku, abyste
tak předešli poškození způsobenému rozkousáním
spojovacího kabelu myšmi.
4. Utěsnění objímky dokončete ve fi nální fázi tmelem nebo
těsnícím tmelem.
Stěna
Vnitřní
Objímka pro
sestavu potrubí
ø70 mm otvorem
INSTALACE VNITŘNÍ JEDNOTKY
5
Přístup k vnitřním komponentům
VAROVÁNÍ
Tato část platí pouze pro autorizované a licencované elektrikáře a
instalatéry. Práce prováděné za přišroubovanou přední deskou se
smí provádět pouze pod dohledem kvalifi kovaného dodavatele,
instalačního technika nebo servisního technika.
K odebrání předního štítku postupujte dle níže uvedených kroků.
Před odebráním předního štítku vnitřní jednotky vždy vypněte
veškeré napájení (tj. napájení vnitřní jednotky, napájení topení a
napájení zásobníku).
1. Odstraňte 2 montážní šrouby, které se nacházejí ve spodní části
čelní desky.
2. Jemně odtáhněte spodní část předního plechu, abyste ho sejmu
li z levých a pravých háků.
3. Přidržte levý a pravý okraj předního plechu a nadzvedněte ho
z háků.
Šrouby
POZOR
Venkovní
15 mm
Přibl. 5 - 7 mm
Objímka pro sestavu trubek
Tmel nebo těsnící tmel
Hák
Zvednout
