ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Το κεφάλαιο αυτό αφορά εξουσιοδοτημένους και αδειούχους ηλεκτρολόγους /
υδραυλικούς μόνο. Οι εργασίες πίσω από την πρόσοψη που είναι ασφαλισμένη με
βίδες θα πρέπει να εκτελούνται υπό την επίβλεψη εξουσιοδοτημένου εργολάβου,
μηχανικού εγκατάστασης ή τεχνικού σέρβις.

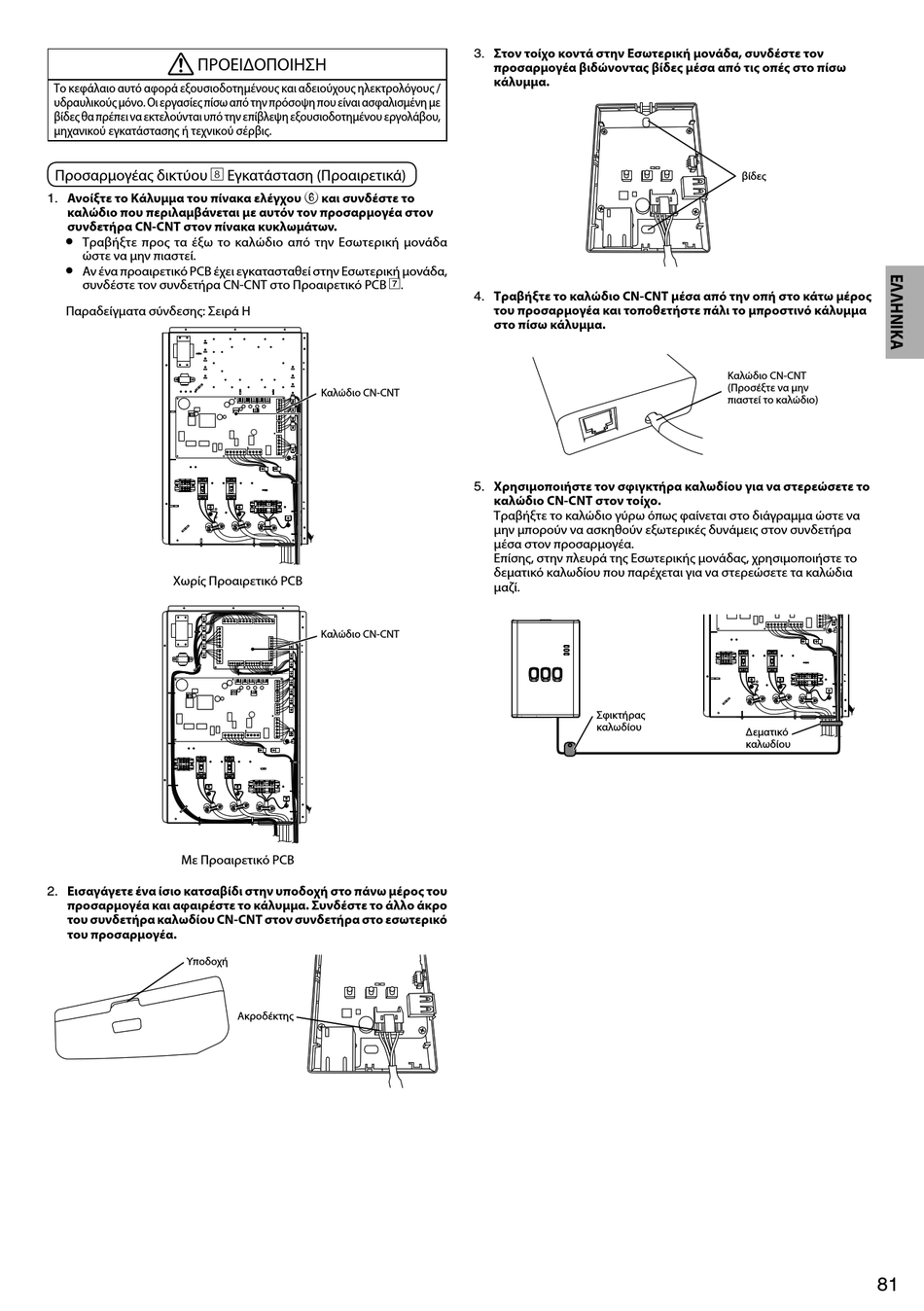

Προσαρμογέας δικτύου 8 Εγκατάσταση (Προαιρετικά)
1. Ανοίξτε το Κάλυμμα του πίνακα ελέγχου 6 και συνδέστε το
καλώδιο που περιλαμβάνεται με αυτόν τον προσαρμογέα στον
συνδετήρα CN-CNT στον πίνακα κυκλωμάτων.
•
Τραβήξτε προς τα έξω το καλώδιο από την Εσωτερική μονάδα
ώστε να μην πιαστεί.
•
Αν ένα προαιρετικό PCB έχει εγκατασταθεί στην Εσωτερική μονάδα,
συνδέστε τον συνδετήρα CN-CNT στο Προαιρετικό PCB 7.
Παραδείγματα σύνδεσης: Σειρά H
Χωρίς Προαιρετικό PCB
Με Προαιρετικό PCB
2. Εισαγάγετε ένα ίσιο κατσαβίδι στην υποδοχή στο πάνω μέρος του
προσαρμογέα και αφαιρέστε το κάλυμμα. Συνδέστε το άλλο άκρο
του συνδετήρα καλωδίου CN-CNT στον συνδετήρα στο εσωτερικό
του προσαρμογέα.
Υποδοχή
Καλώδιο CN-CNT
Καλώδιο CN-CNT
Ακροδέκτης
3. Στον τοίχο κοντά στην Εσωτερική μονάδα, συνδέστε τον
προσαρμογέα βιδώνοντας βίδες μέσα από τις οπές στο πίσω
κάλυμμα.
4. Τραβήξτε το καλώδιο CN-CNT μέσα από την οπή στο κάτω μέρος
του προσαρμογέα και τοποθετήστε πάλι το μπροστινό κάλυμμα
στο πίσω κάλυμμα.
5. Χρησιμοποιήστε τον σφιγκτήρα καλωδίου για να στερεώσετε το
καλώδιο CN-CNT στον τοίχο.
Τραβήξτε το καλώδιο γύρω όπως φαίνεται στο διάγραμμα ώστε να
μην μπορούν να ασκηθούν εξωτερικές δυνάμεις στον συνδετήρα
μέσα στον προσαρμογέα.
Επίσης, στην πλευρά της Εσωτερικής μονάδας, χρησιμοποιήστε το
δεματικό καλωδίου που παρέχεται για να στερεώσετε τα καλώδια
μαζί.
Σφικτήρας
καλωδίου
βίδες
Καλώδιο CN-CNT
(Προσέξτε να μην
πιαστεί το καλώδιο)
Δεματικό
καλωδίου
81
