Fältförsörjningstillbehör (Tillval)
Nr.
Del
Elektromekaniska manöverdon
2-vägsventilsats
i
*Kylningsmodell
Elektromekaniska manöverdon
3-vägsventilsats
ii
iii
Rumstermostat
iv
Shunt
v
Pump
vi
Bufferttanksensor
vii
Utegivare
viii
Zonvattensensor
ix
Zonrumssensor
x
Solgivare
Du rekommenderas att inhandla fältförsörjningstillbehören som fi nns listade i uppställningen ovan.

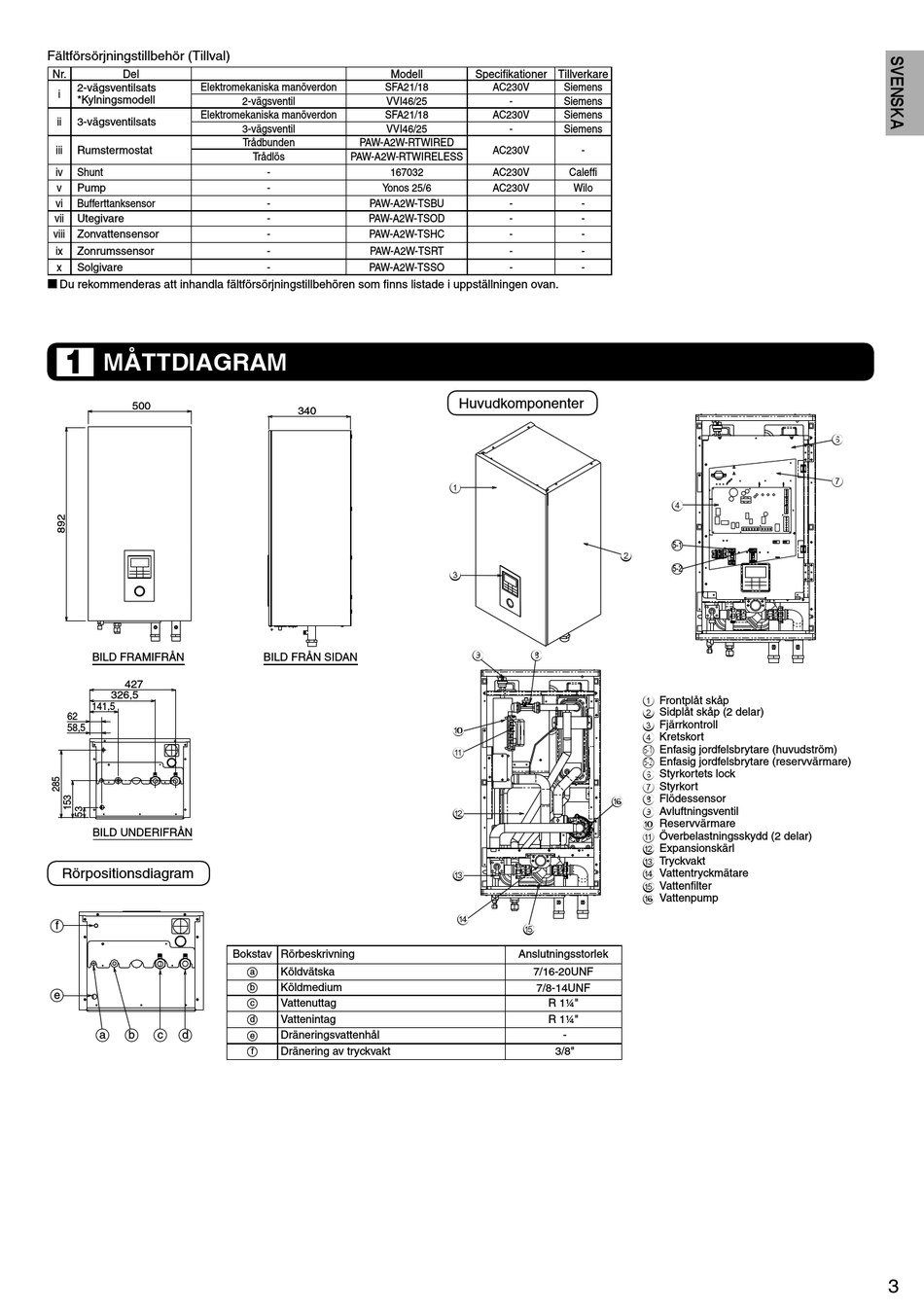

MÅTTDIAGRAM
1
500
BILD FRAMIFRÅN
427
326,5
141,5
62
58,5
BILD UNDERIFRÅN
Rörpositionsdiagram
f
e
a
b
c
d
Modell
SFA21/18
2-vägsventil
VVI46/25
SFA21/18
3-vägsventil
VVI46/25
Trådbunden
PAW-A2W-RTWIRED
Trådlös
PAW-A2W-RTWIRELESS
-
167032
-
Yonos 25/6
-
PAW-A2W-TSBU
-
PAW-A2W-TSOD
-
PAW-A2W-TSHC
-
PAW-A2W-TSRT
-
PAW-A2W-TSSO
340
BILD FRÅN SIDAN
Bokstav Rörbeskrivning
Köldvätska
a
Köldmedium
b
Vattenuttag
c
Vattenintag
d
Dräneringsvattenhål
e
Dränering av tryckvakt
f
Specifi kationer Tillverkare
AC230V
Siemens
-
Siemens
AC230V
Siemens
-
Siemens
AC230V
-
AC230V
Caleffi
AC230V
Wilo
-
-
-
-
-
-
-
-
-
-
Huvudkomponenter
1
2
3
9
8
0
a
f
b
c
d
e
Anslutningsstorlek
7/16-20UNF
7/8-14UNF
R 1¼"
R 1¼"
-
3/8"
4
5-1
5-2
1 Frontplåt skåp
2 Sidplåt skåp (2 delar)
3 Fjärrkontroll
4 Kretskort
5-1
Enfasig jordfelsbrytare (huvudström)
5-2
Enfasig jordfelsbrytare (reservvärmare)
6 Styrkortets lock
7 Styrkort
8 Flödessensor
9 Avluftningsventil
0 Reservvärmare
a Överbelastningsskydd (2 delar)
b Expansionskärl
c Tryckvakt
d Vattentryckmätare
e Vattenfi lter
f Vattenpump
6
7
3
