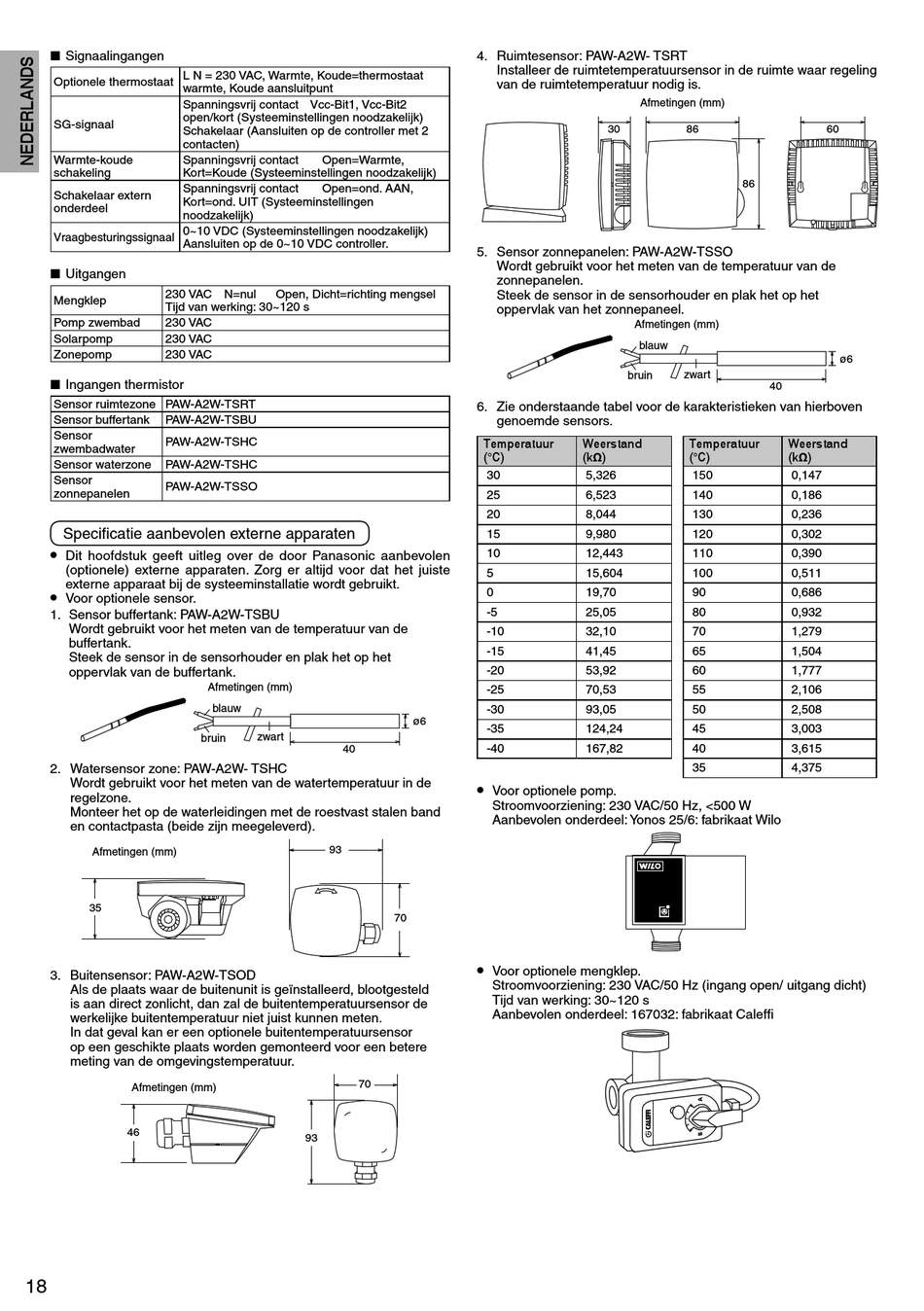

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 297

  Signaalingangen
L N = 230 VAC, Warmte, Koude=thermostaat
Optionele thermostaat
warmte, Koude aansluitpunt
Spanningsvrij contact Vcc-Bit1, Vcc-Bit2
open/kort (Systeeminstellingen noodzakelijk)
SG-signaal
Schakelaar (Aansluiten op de controller met 2
contacten)
Warmte-koude Spanningsvrij contact
schakeling Kort=Koude (Systeeminstellingen noodzakelijk)
Spanningsvrij contact
Schakelaar extern
Kort=ond. UIT (Systeeminstellingen
onderdeel
noodzakelijk)
0~10 VDC (Systeeminstellingen noodzakelijk)
Vraagbesturingssignaal
Aansluiten op de 0~10 VDC controller.
  Uitgangen
230 VAC N=nul
Mengklep
Tijd van werking: 30~120 s
Pomp zwembad 230 VAC
Solarpomp 230 VAC
Zonepomp 230 VAC
  Ingangen thermistor
Sensor ruimtezone PAW-A2W-TSRT
Sensor buffertank PAW-A2W-TSBU
Sensor
PAW-A2W-TSHC
zwembadwater
Sensor waterzone PAW-A2W-TSHC
Sensor
PAW-A2W-TSSO
zonnepanelen
Specifi catie aanbevolen externe apparaten
•
Dit hoofdstuk geeft uitleg over de door Panasonic aanbevolen
(optionele) externe apparaten. Zorg er altijd voor dat het juiste
externe apparaat bij de systeeminstallatie wordt gebruikt.
•
Voor optionele sensor.
1. Sensor buffertank: PAW-A2W-TSBU
Wordt gebruikt voor het meten van de temperatuur van de
buffertank.
Steek de sensor in de sensorhouder en plak het op het
oppervlak van de buffertank.
2. Watersensor zone: PAW-A2W- TSHC
Wordt gebruikt voor het meten van de watertemperatuur in de
regelzone.
Monteer het op de waterleidingen met de roestvast stalen band
en contactpasta (beide zijn meegeleverd).
Afmetingen (mm)
35
3. Buitensensor: PAW-A2W-TSOD
Als de plaats waar de buitenunit is geïnstalleerd, blootgesteld
is aan direct zonlicht, dan zal de buitentemperatuursensor de
werkelijke buitentemperatuur niet juist kunnen meten.
In dat geval kan er een optionele buitentemperatuursensor
op een geschikte plaats worden gemonteerd voor een betere
meting van de omgevingstemperatuur.
Afmetingen (mm)
46
18
Open=Warmte,
Open=ond. AAN,
Open, Dicht=richting mengsel
Afmetingen (mm)
blauw
zwart
bruin
40
93
70
93
4. Ruimtesensor: PAW-A2W- TSRT
Installeer de ruimtetemperatuursensor in de ruimte waar regeling
van de ruimtetemperatuur nodig is.
5. Sensor zonnepanelen: PAW-A2W-TSSO
Wordt gebruikt voor het meten van de temperatuur van de
zonnepanelen.
Steek de sensor in de sensorhouder en plak het op het
oppervlak van het zonnepaneel.
6. Zie onderstaande tabel voor de karakteristieken van hierboven
genoemde sensors.
Temperatuur
(°C)
30
25
20
15
10
5
0
-5
-10
-15
-20
-25
-30
ø6
-35
-40
•
Voor optionele pomp.
Stroomvoorziening: 230 VAC/50 Hz, <500 W
Aanbevolen onderdeel: Yonos 25/6: fabrikaat Wilo
70
•
Voor optionele mengklep.
Stroomvoorziening: 230 VAC/50 Hz (ingang open/ uitgang dicht)
Tijd van werking: 30~120 s
Aanbevolen onderdeel: 167032: fabrikaat Caleffi
Afmetingen (mm)
30 86
86
Afmetingen (mm)
blauw
zwart
bruin
Weerstand Temperatuur
(kΩ) (°C)
5,326 150
6,523 140
8,044 130
9,980 120
12,443 110
15,604 100
19,70 90
25,05 80
32,10 70
41,45 65
53,92 60
70,53 55
93,05 50
124,24 45
167,82 40
35
60
ø6
40
Weerstand
(kΩ)
0,147
0,186
0,236
0,302
0,390
0,511
0,686
0,932
1,279
1,504
1,777
2,106
2,508
3,003
3,615
4,375
