ΠΑΡΑΡΤΗΜΑ

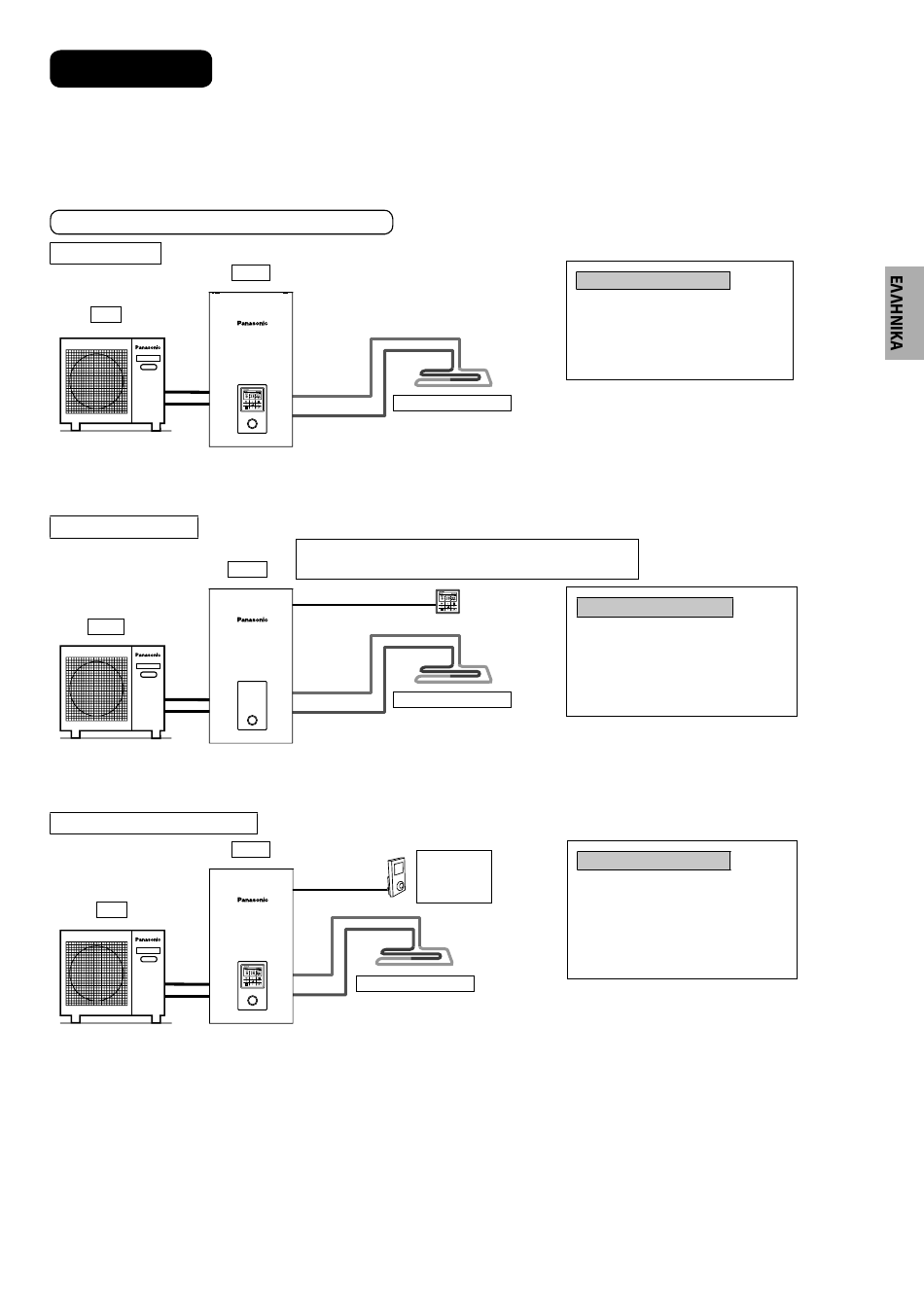

1 Παραλλαγή του συστήματος
Αυτή η ενότητα παρουσιάζει παραλλαγές διάφορων συστημάτων που χρησιμοποιούν Αντλία Θερμότητας Αέρος-Νερού και την πραγματική μέθοδο
ρύθμισης.
1-1 Παρουσίαση εφαρμογής σχετικά με τη ρύθμιση θερμοκρασίας.
Παραλλαγή ρύθμισης θερμοκρασίας για θέρμανση
1. Τηλεχειριστήριο
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση ή καλοριφέρ απευθείας στην εσωτερική μονάδα.
Το Τηλεχειριστήριο εγκαθίσταται στην εσωτερική μονάδα.
Αυτή είναι η βασική φόρμα του πιο απλού συστήματος.
2. Θερμοστάτης δωματίου
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση ή καλοριφέρ απευθείας στην εσωτερική μονάδα.
Αφαιρέστε το τηλεχειριστήριο από την εσωτερική μονάδα και εγκαταστήστε το στο δωμάτιο όπου έχει εγκατασταθεί η ενδοδαπέδια θέρμανση.
Αυτή είναι μια εφαρμογή η οποία χρησιμοποιεί το τηλεχειριστήριο ως Θερμοστάτη Δωματίου.
3. Εξωτερικός Θερμοστάτης Δωματίου
Έξω
Συνδέστε την ενδοδαπέδια θέρμανση ή καλοριφέρ απευθείας στην εσωτερική μονάδα.
Το Τηλεχειριστήριο εγκαθίσταται στην εσωτερική μονάδα.
Εγκαταστήστε ξεχωριστό εξωτερικό Θερμοστάτη Δωματίου (προμηθεύεται τοπικά) στο δωμάτιο όπου έχει εγκατασταθεί η ενδοδαπέδια θέρμανση.
Αυτή είναι μια εφαρμογή η οποία χρησιμοποιεί εξωτερικό Θερμοστάτη Δωματίου.
Μέσα
Ενδοδαπέδια θέρμανση
Η εσωτερική μονάδα λαμβάνει σήμα Θερμοκρασίας Δωματίου (ON/OFF)
από το Τηλεχειριστήριο για να ελέγξει το HP και την αντλία κυκλοφορίας.
Μέσα
Υπάρχει ενσωματωμένος θερμοαντιστάτης στο τηλεχειριστήριο.
Ενδοδαπέδια θέρμανση
Μέσα
Ενδοδαπέδια θέρμανση
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Ρύθμιση του τηλεχειριστηρίου
Ρύθμιση εγκαταστάτη
Θερμοστάτης
Ρύθμιση του τηλεχειριστηρίου
δωματίου
(Προμηθεύεται
Ρύθμιση εγκαταστάτη
τοπικά)
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Όχι
Ζώνη και Αισθητήρας:
Θερμοκρασία νερού
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Όχι
Ζώνη και Αισθητήρας:
Θερμοστάτης δωματίου
Εσωτερικός
Ρύθμιση συστήματος
Προαιρετική συνδεσιμότητα PCB - Όχι
Ζώνη και Αισθητήρας:
Θερμοστάτης δωματίου
(Εξωτερικός)
73
