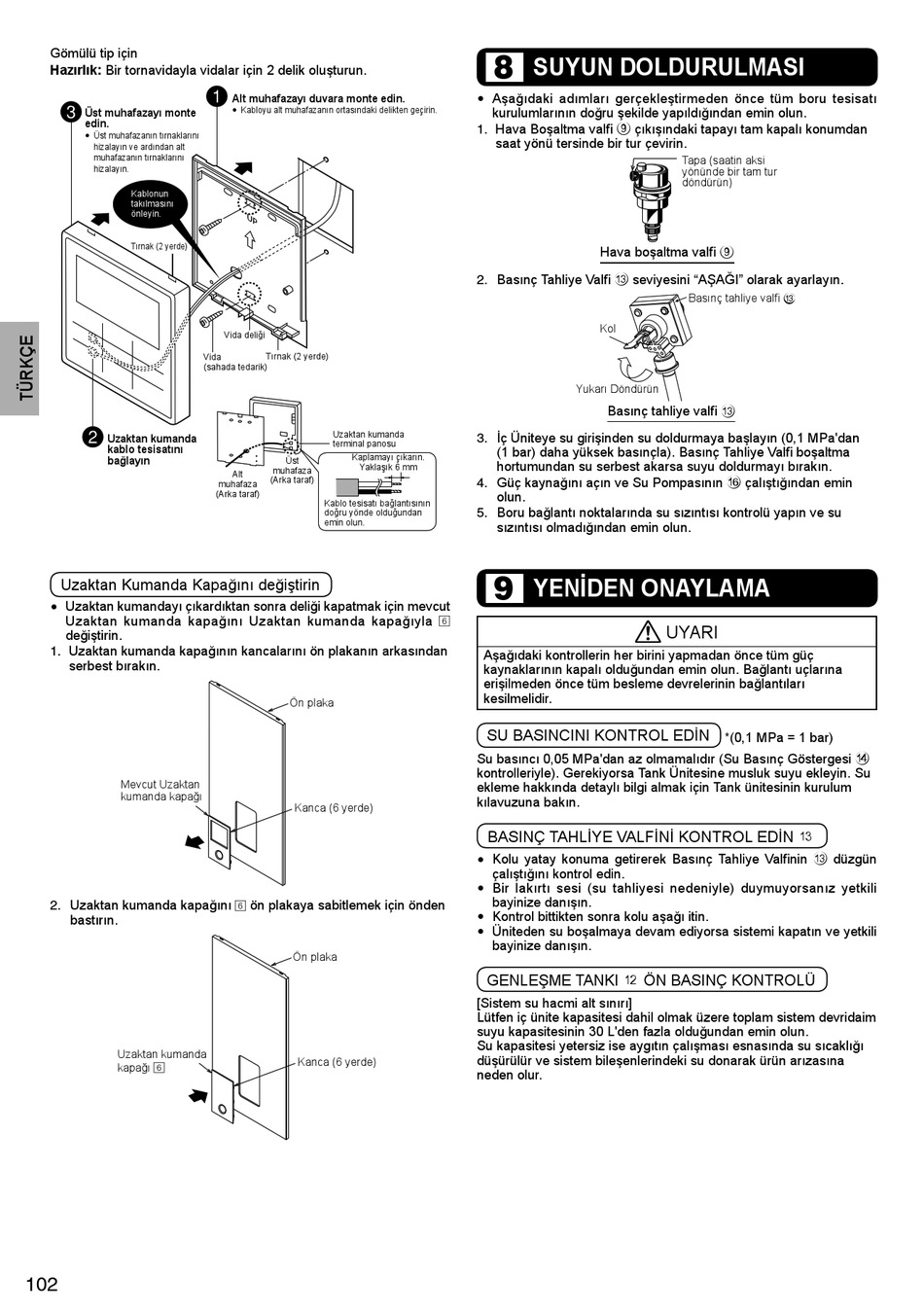

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 133

Gömülü tip için
Hazırlık: Bir tornavidayla vidalar için 2 delik oluşturun.
Üst muhafazayı monte
edin.
•
Üst muhafazanın tırnaklarını
hizalayın ve ardından alt
muhafazanın tırnaklarını
hizalayın.
Kablonun
takılmasını
önleyin.
Tırnak (2 yerde)
Uzaktan kumanda
kablo tesisatını
bağlayın
Uzaktan Kumanda Kapağını değiştirin
•
Uzaktan kumandayı çıkardıktan sonra deliği kapatmak için mevcut
Uzaktan kumanda kapağını Uzaktan kumanda kapağıyla 6
değiştirin.
1. Uzaktan kumanda kapağının kancalarını ön plakanın arkasından
serbest bırakın.
Mevcut Uzaktan
kumanda kapağı
2. Uzaktan kumanda kapağını 6 ön plakaya sabitlemek için önden
bastırın.
Uzaktan kumanda
kapağı
6
102
Alt muhafazayı duvara monte edin.
•
Kabloyu alt muhafazanın ortasındaki delikten geçirin.
U P
Vida deliği
Tırnak (2 yerde)
Vida
(sahada tedarik)
Uzaktan kumanda
terminal panosu
Kaplamayı çıkarın.
Üst
Yaklaşık 6 mm
muhafaza
Alt
(Arka taraf)
muhafaza
(Arka taraf)
Kablo tesisatı bağlantısının
doğru yönde olduğundan
emin olun.
Ön plaka
Kanca (6 yerde)
Ön plaka
Kanca (6 yerde)
SUYUN DOLDURULMASI
8
•
Aşağıdaki adımları gerçekleştirmeden önce tüm boru tesisatı
kurulumlarının doğru şekilde yapıldığından emin olun.
1. Hava Boşaltma valfi 9 çıkışındaki tapayı tam kapalı konumdan
saat yönü tersinde bir tur çevirin.
Hava boşaltma valfi 9
2. Basınç Tahliye Valfi c seviyesini "AŞAĞI" olarak ayarlayın.
Kol
Yukarı Döndürün
Basınç tahliye valfi c
3. İç Üniteye su girişinden su doldurmaya başlayın (0,1 MPa'dan
(1 bar) daha yüksek basınçla). Basınç Tahliye Valfi boşaltma
hortumundan su serbest akarsa suyu doldurmayı bırakın.
4. Güç kaynağını açın ve Su Pompasının f çalıştığından emin
olun.
5. Boru bağlantı noktalarında su sızıntısı kontrolü yapın ve su
sızıntısı olmadığından emin olun.
YENİDEN ONAYLAMA
9
Aşağıdaki kontrollerin her birini yapmadan önce tüm güç
kaynaklarının kapalı olduğundan emin olun. Bağlantı uçlarına
erişilmeden önce tüm besleme devrelerinin bağlantıları
kesilmelidir.
SU BASINCINI KONTROL EDİN
Su basıncı 0,05 MPa'dan az olmamalıdır (Su Basınç Göstergesi d
kontrolleriyle). Gerekiyorsa Tank Ünitesine musluk suyu ekleyin. Su
ekleme hakkında detaylı bilgi almak için Tank ünitesinin kurulum
kılavuzuna bakın.
BASINÇ TAHLİYE VALFİNİ KONTROL EDİN c
•
Kolu yatay konuma getirerek Basınç Tahliye Valfi nin c düzgün
çalıştığını kontrol edin.
•
Bir lakırtı sesi (su tahliyesi nedeniyle) duymuyorsanız yetkili
bayinize danışın.
•
Kontrol bittikten sonra kolu aşağı itin.
•
Üniteden su boşalmaya devam ediyorsa sistemi kapatın ve yetkili
bayinize danışın.
GENLEŞME TANKI b ÖN BASINÇ KONTROLÜ
[Sistem su hacmi alt sınırı]
Lütfen iç ünite kapasitesi dahil olmak üzere toplam sistem devridaim
suyu kapasitesinin 30 L'den fazla olduğundan emin olun.
Su kapasitesi yetersiz ise aygıtın çalışması esnasında su sıcaklığı
düşürülür ve sistem bileşenlerindeki su donarak ürün arızasına
neden olur.
Tapa (saatin aksi
yönünde bir tam tur
döndürün)
Basınç tahliye valfi c
UYARI
*(0,1 MPa = 1 bar)
