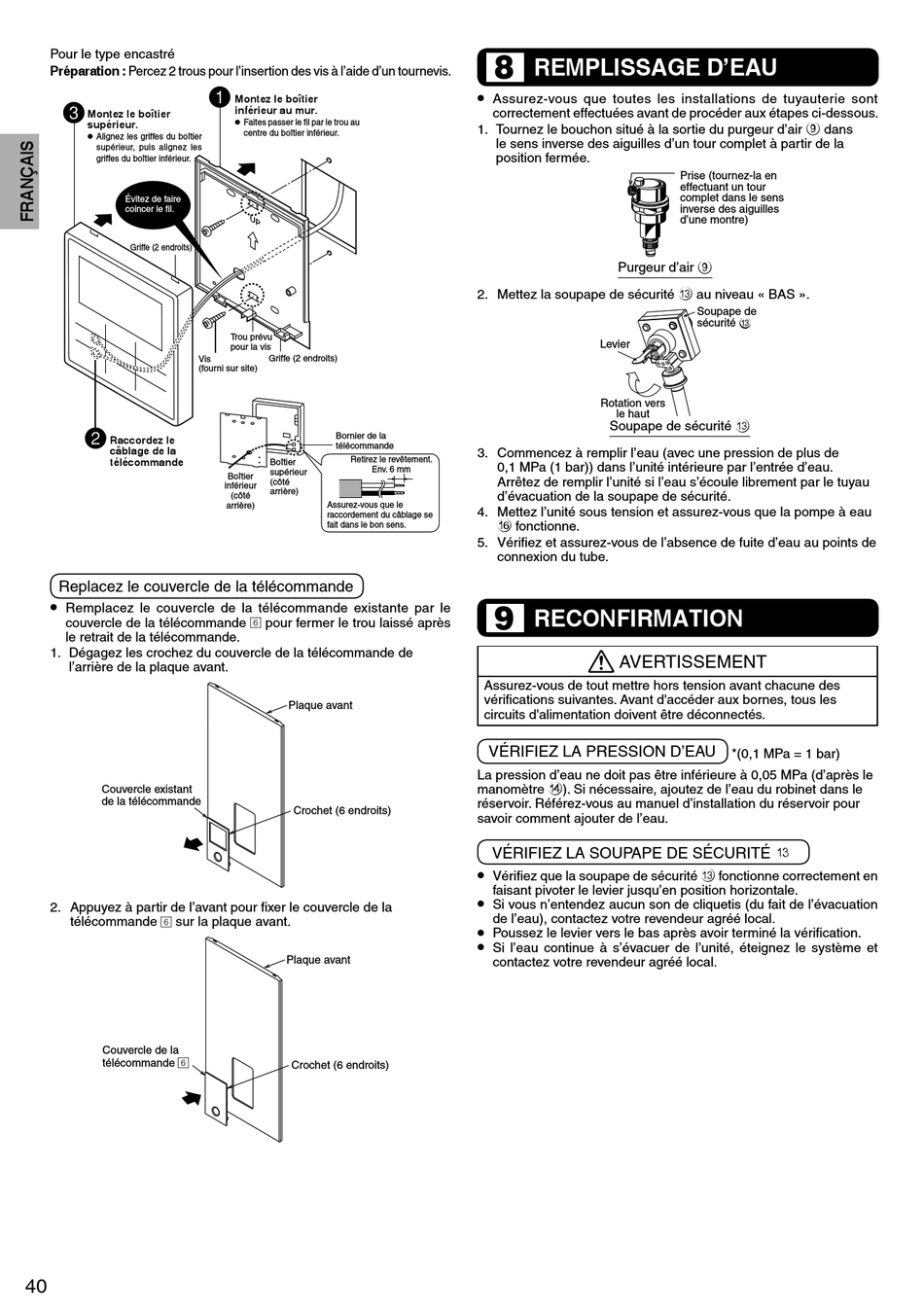

Pour le type encastré
Préparation : Percez 2 trous pour l'insertion des vis à l'aide d'un tournevis.
Montez le boîtier
supérieur.
•
Alignez les griffes du boîtier
supérieur, puis alignez les
griffes du boîtier inférieur.
Évitez de faire
coincer le fi l.
Griffe (2 endroits)
Vis
(fourni sur site)
Raccordez le
câblage de la
télécommande
Replacez le couvercle de la télécommande
•
Remplacez le couvercle de la télécommande existante par le
couvercle de la télécommande 6 pour fermer le trou laissé après
le retrait de la télécommande.
1. Dégagez les crochez du couvercle de la télécommande de
l'arrière de la plaque avant.
Couvercle existant
de la télécommande
2. Appuyez à partir de l'avant pour fi xer le couvercle de la
télécommande 6 sur la plaque avant.
Couvercle de la
6
télécommande
40
Montez le boîtier
inférieur au mur.
•
Faites passer le fi l par le trou au
centre du boîtier inférieur.
U P
Trou prévu
pour la vis
Griffe (2 endroits)
Bornier de la
télécommande
Retirez le revêtement.
Boîtier
Env. 6 mm
supérieur
Boîtier
(côté
inférieur
arrière)
(côté
Assurez-vous que le
arrière)
raccordement du câblage se
fait dans le bon sens.
Plaque avant
Crochet (6 endroits)
Plaque avant
Crochet (6 endroits)
REMPLISSAGE D'EAU
8
•
Assurez-vous que toutes les installations de tuyauterie sont
correctement effectuées avant de procéder aux étapes ci-dessous.
1. Tournez le bouchon situé à la sortie du purgeur d'air 9 dans
le sens inverse des aiguilles d'un tour complet à partir de la
position fermée.
Purgeur d'air 9
2. Mettez la soupape de sécurité c au niveau « BAS ».
Levier
Rotation vers
le haut
Soupape de sécurité c
3. Commencez à remplir l'eau (avec une pression de plus de
0,1 MPa (1 bar)) dans l'unité intérieure par l'entrée d'eau.
Arrêtez de remplir l'unité si l'eau s'écoule librement par le tuyau
d'évacuation de la soupape de sécurité.
4. Mettez l'unité sous tension et assurez-vous que la pompe à eau
f fonctionne.
5. Vérifi ez et assurez-vous de l'absence de fuite d'eau au points de
connexion du tube.
RECONFIRMATION
9
AVERTISSEMENT
Assurez-vous de tout mettre hors tension avant chacune des
vérifi cations suivantes. Avant d'accéder aux bornes, tous les
circuits d'alimentation doivent être déconnectés.
VÉRIFIEZ LA PRESSION D'EAU
La pression d'eau ne doit pas être inférieure à 0,05 MPa (d'après le
manomètre d). Si nécessaire, ajoutez de l'eau du robinet dans le
réservoir. Référez-vous au manuel d'installation du réservoir pour
savoir comment ajouter de l'eau.
VÉRIFIEZ LA SOUPAPE DE SÉCURITÉ c
•
Vérifi ez que la soupape de sécurité c fonctionne correctement en
faisant pivoter le levier jusqu'en position horizontale.
•
Si vous n'entendez aucun son de cliquetis (du fait de l'évacuation
de l'eau), contactez votre revendeur agréé local.
•
Poussez le levier vers le bas après avoir terminé la vérifi cation.
•
Si l'eau continue à s'évacuer de l'unité, éteignez le système et
contactez votre revendeur agréé local.
Prise (tournez-la en
effectuant un tour
complet dans le sens
inverse des aiguilles
d'une montre)
Soupape de
sécurité c
*(0,1 MPa = 1 bar)
