1 Sistem değişikliği
Bu bölümde Hava-Su Isı Pompası Sistemi ve gerçek ayar yöntemiyle çeşitli sistemlerin değiştirilmesi tanıtılmaktadır.

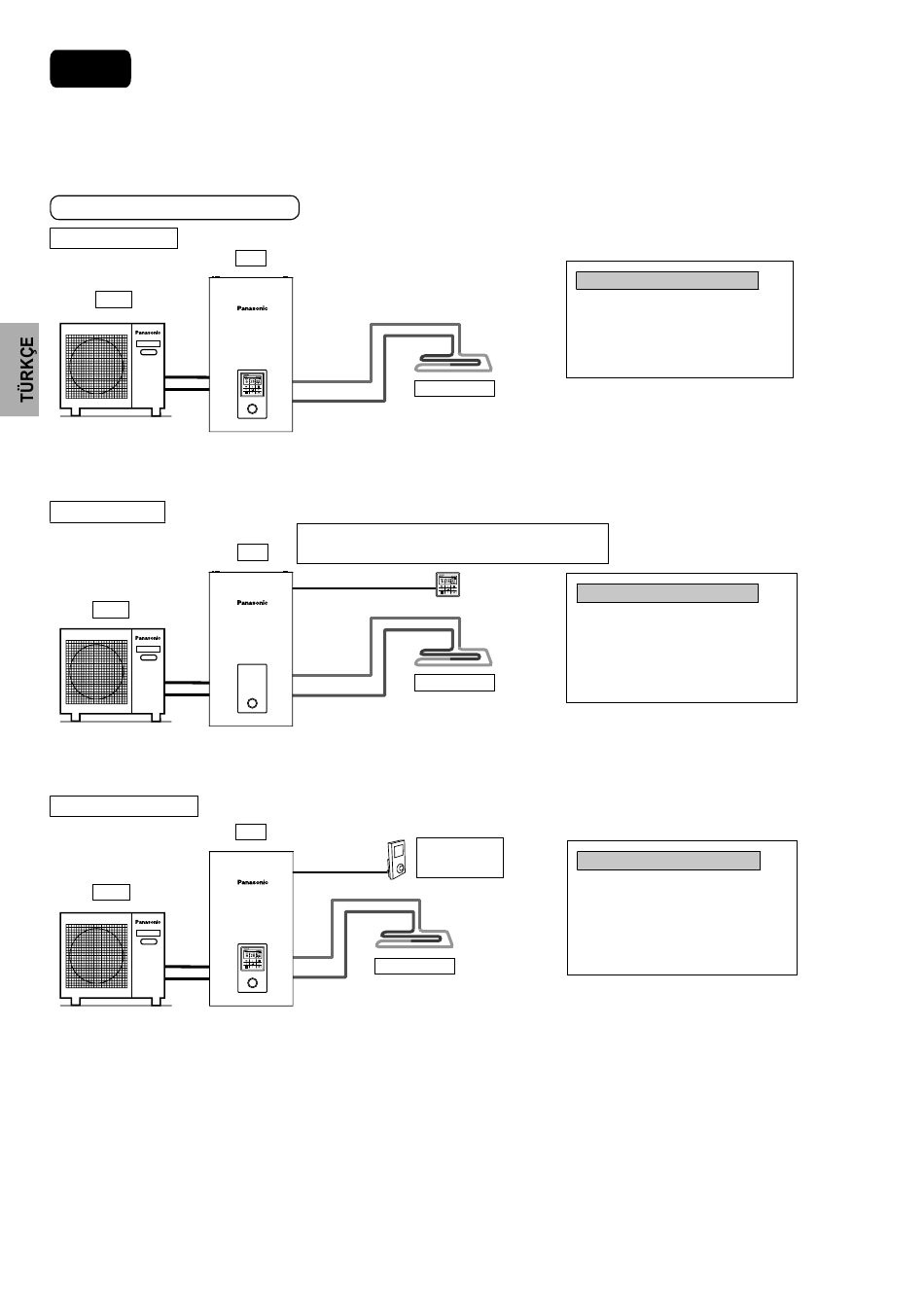

1-1 Sıcaklık ayarıyla ilgili uygulamayı tanıyın.
Isıtma için sıcaklık ayarı değişimi
1. Uzaktan Kumanda
Dış
Zemin ısıtmasını veya radyatörü doğrudan iç üniteye bağlayın.
Uzaktan kumanda iç üniteye takılır.
Bu, basit sistemlerin çoğunda temel biçimdir.
2. Oda Termostatı
Dış
Zemin ısıtmasını veya radyatörü doğrudan iç üniteye bağlayın.
Uzaktan kumandayı iç üniteden çıkarın ve zemin ısıtmasının takıldığı odaya takın.
Bu, uzaktan kumandayı Oda Termostatı olarak kullanan bir uygulamadır.
3. Harici Oda Termostatı
Dış
Zemin ısıtmasını veya radyatörü doğrudan iç üniteye bağlayın.
Uzaktan kumanda iç üniteye takılır.
Zemin ısıtmasının takıldığı odaya ayrı harici Oda Termostatı (sahada tedarik) takın.
Bu, harici Oda Termostatı kullanan bir uygulamadır.
104
İç
Zemin ısıtması
İç ünite, HP ve dolaşım pompasını kontrol etmek için Oda
Termostatı sinyalini (AÇIK/KAPALI) Uzaktan Kumandadan alır.
İç
Uzaktan kumandada dahili bir termistör vardır.
Zemin ısıtması
İç
Oda Termostatı
(Sahada
tedarik)
Zemin ısıtması
Uzaktan kumandanın ayarlanması
Kurucu ayarı
Sistem kurulumu
İsteğe bağlı PCB bağlantısı - Hayır
Bölge ve Sensör:
Su sıcaklığı
Uzaktan kumandanın ayarlanması
Kurucu ayarı
Sistem kurulumu
İsteğe bağlı PCB bağlantısı - Hayır
Bölge ve Sensör:
Oda termostatı
Dahili
Uzaktan kumandanın ayarlanması
Kurucu ayarı
Sistem kurulumu
İsteğe bağlı PCB bağlantısı - Hayır
Bölge ve Sensör:
Oda termostatı
(Harici)
