Gulvvarme + svømmebasseng
Utendørs

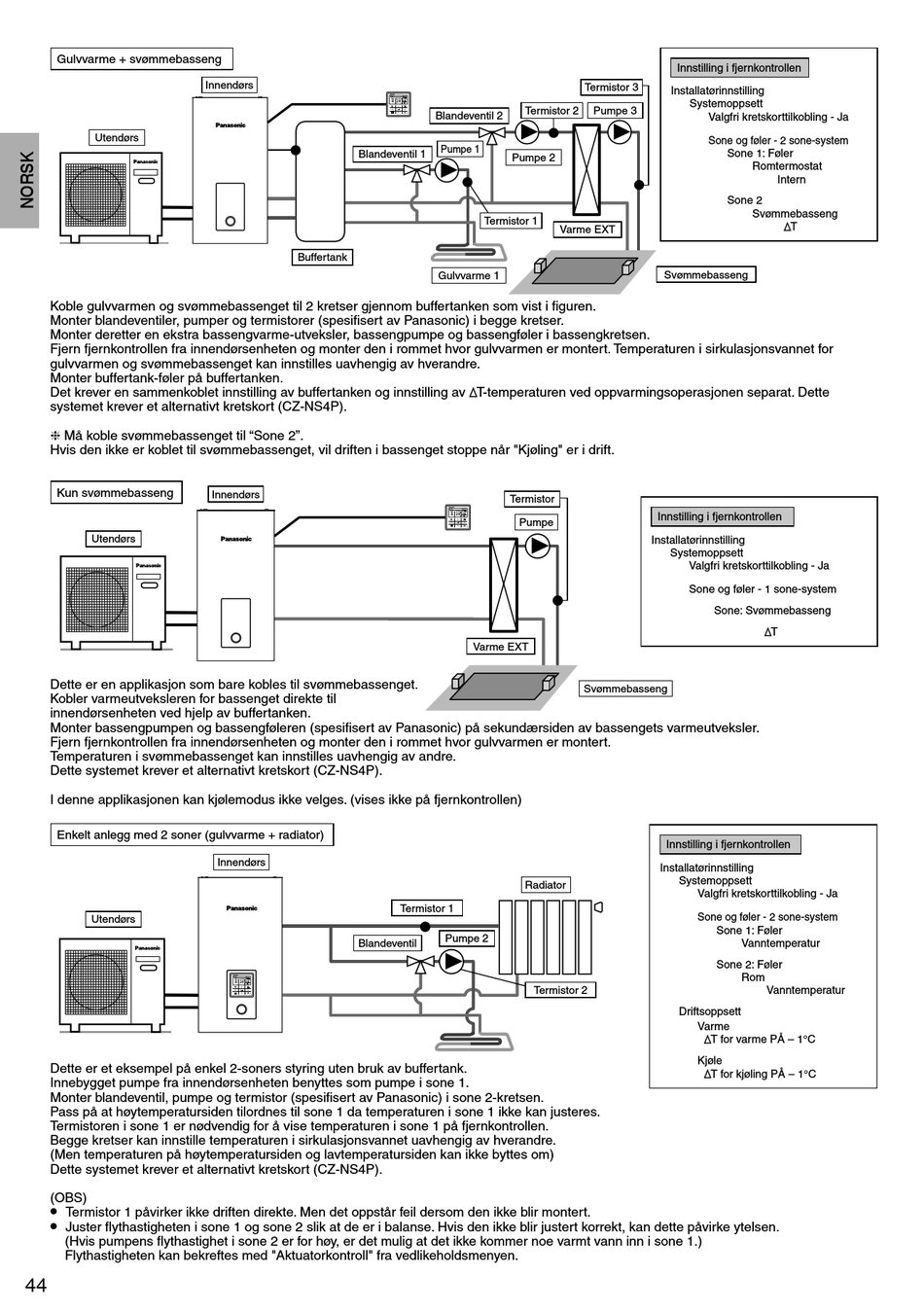

Koble gulvvarmen og svømmebassenget til 2 kretser gjennom buffertanken som vist i fi guren.
Monter blandeventiler, pumper og termistorer (spesifi sert av Panasonic) i begge kretser.
Monter deretter en ekstra bassengvarme-utveksler, bassengpumpe og bassengføler i bassengkretsen.
Fjern fjernkontrollen fra innendørsenheten og monter den i rommet hvor gulvvarmen er montert. Temperaturen i sirkulasjonsvannet for
gulvvarmen og svømmebassenget kan innstilles uavhengig av hverandre.
Monter buffertank-føler på buffertanken.
Det krever en sammenkoblet innstilling av buffertanken og innstilling av T-temperaturen ved oppvarmingsoperasjonen separat. Dette
systemet krever et alternativt kretskort (CZ-NS4P).
 Må koble svømmebassenget til "Sone 2".
Hvis den ikke er koblet til svømmebassenget, vil driften i bassenget stoppe når "Kjøling" er i drift.
Kun svømmebasseng
Utendørs
Dette er en applikasjon som bare kobles til svømmebassenget.
Kobler varmeutveksleren for bassenget direkte til
innendørsenheten ved hjelp av buffertanken.
Monter bassengpumpen og bassengføleren (spesifi sert av Panasonic) på sekundærsiden av bassengets varmeutveksler.
Fjern fjernkontrollen fra innendørsenheten og monter den i rommet hvor gulvvarmen er montert.
Temperaturen i svømmebassenget kan innstilles uavhengig av andre.
Dette systemet krever et alternativt kretskort (CZ-NS4P).
I denne applikasjonen kan kjølemodus ikke velges. (vises ikke på fjernkontrollen)
Enkelt anlegg med 2 soner (gulvvarme + radiator)
Utendørs
Dette er et eksempel på enkel 2-soners styring uten bruk av buffertank.
Innebygget pumpe fra innendørsenheten benyttes som pumpe i sone 1.
Monter blandeventil, pumpe og termistor (spesifi sert av Panasonic) i sone 2-kretsen.
Pass på at høytemperatursiden tilordnes til sone 1 da temperaturen i sone 1 ikke kan justeres.
Termistoren i sone 1 er nødvendig for å vise temperaturen i sone 1 på fjernkontrollen.
Begge kretser kan innstille temperaturen i sirkulasjonsvannet uavhengig av hverandre.
(Men temperaturen på høytemperatursiden og lavtemperatursiden kan ikke byttes om)
Dette systemet krever et alternativt kretskort (CZ-NS4P).
(OBS)
•
Termistor 1 påvirker ikke driften direkte. Men det oppstår feil dersom den ikke blir montert.
•
Juster fl ythastigheten i sone 1 og sone 2 slik at de er i balanse. Hvis den ikke blir justert korrekt, kan dette påvirke ytelsen.
(Hvis pumpens fl ythastighet i sone 2 er for høy, er det mulig at det ikke kommer noe varmt vann inn i sone 1.)
Flythastigheten kan bekreftes med "Aktuatorkontroll" fra vedlikeholdsmenyen.
44
Innendørs
Blandeventil 1
Buffertank
Innendørs
Innendørs
Blandeventil
Termistor 2
Blandeventil 2
Pumpe 1
Pumpe 2
Termistor 1
Varme EXT
Gulvvarme 1
Termistor
Pumpe
Varme EXT
Radiator
Termistor 1
Pumpe 2
Termistor 2
Innstilling i fjernkontrollen
Termistor 3
Installatørinnstilling
Systemoppsett
Pumpe 3
Valgfri kretskorttilkobling - Ja
Sone og føler - 2 sone-system
Sone 1: Føler
Romtermostat
Sone 2
Svømmebasseng
Svømmebasseng
Innstilling i fjernkontrollen
Installatørinnstilling
Systemoppsett
Valgfri kretskorttilkobling - Ja
Sone og føler - 1 sone-system
Sone: Svømmebasseng
Svømmebasseng
Innstilling i fjernkontrollen
Installatørinnstilling
Systemoppsett
Valgfri kretskorttilkobling - Ja
Sone og føler - 2 sone-system
Sone 1: Føler
Vanntemperatur
Sone 2: Føler
Rom
Driftsoppsett
Varme
T for varme PÅ – 1°C
Kjøle
T for kjøling PÅ – 1°C
Intern
T
T
Vanntemperatur
