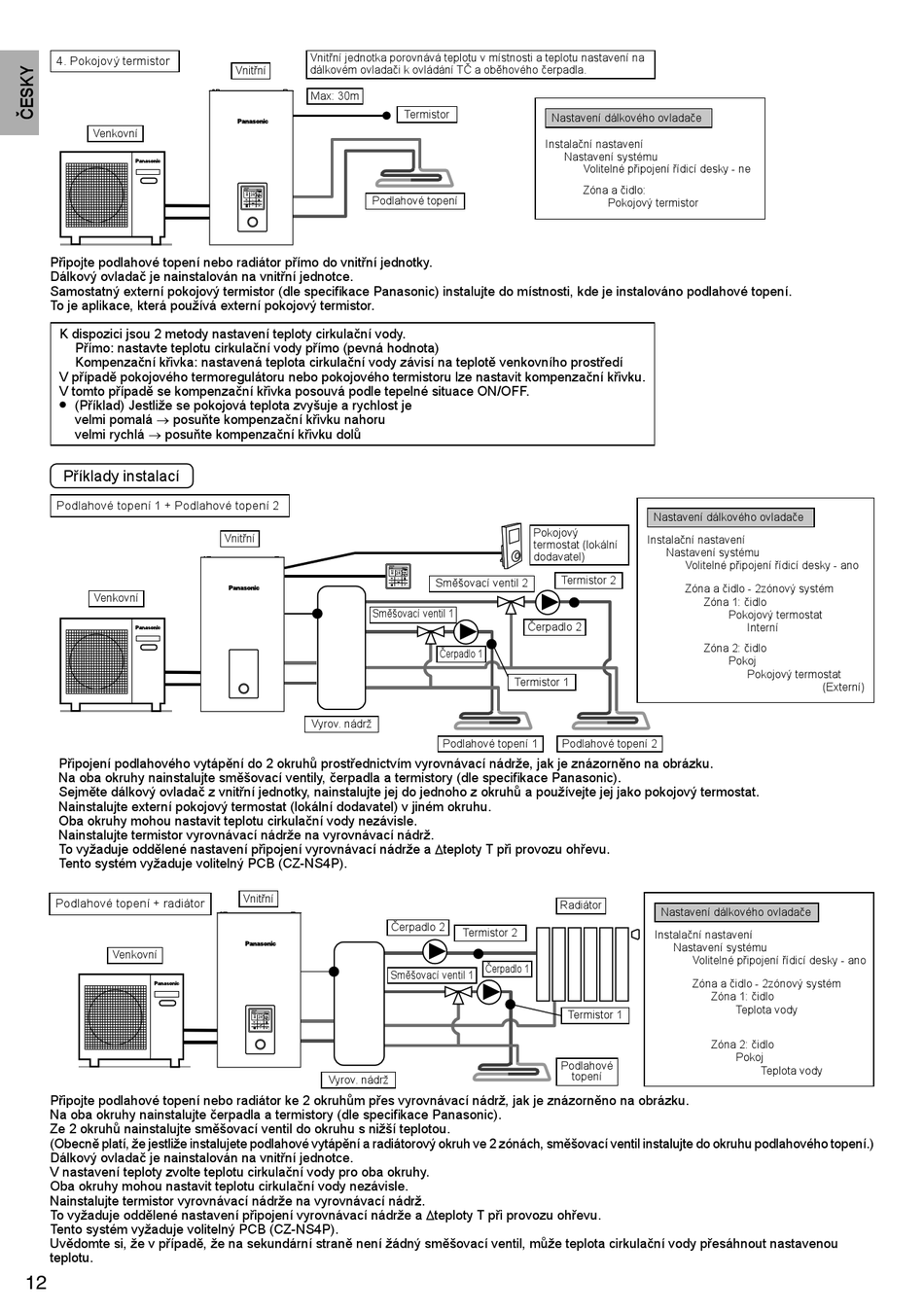

4. Pokojový termistor
Venkovní
Připojte podlahové topení nebo radiátor přímo do vnitřní jednotky.
Dálkový ovladač je nainstalován na vnitřní jednotce.
Samostatný externí pokojový termistor (dle specifi kace Panasonic) instalujte do místnosti, kde je instalováno podlahové topení.
To je aplikace, která používá externí pokojový termistor.
K dispozici jsou 2 metody nastavení teploty cirkulační vody.
Přímo: nastavte teplotu cirkulační vody přímo (pevná hodnota)
Kompenzační křivka: nastavená teplota cirkulační vody závisí na teplotě venkovního prostředí
V případě pokojového termoregulátoru nebo pokojového termistoru lze nastavit kompenzační křivku.
V tomto případě se kompenzační křivka posouvá podle tepelné situace ON/OFF.
•
(Příklad) Jestliže se pokojová teplota zvyšuje a rychlost je
velmi pomalá posuňte kompenzační křivku nahoru
velmi rychlá posuňte kompenzační křivku dolů
Příklady instalací
Podlahové topení 1 + Podlahové topení 2
Venkovní
Připojení podlahového vytápění do 2 okruhů prostřednictvím vyrovnávací nádrže, jak je znázorněno na obrázku.
Na oba okruhy nainstalujte směšovací ventily, čerpadla a termistory (dle specifi kace Panasonic).
Sejměte dálkový ovladač z vnitřní jednotky, nainstalujte jej do jednoho z okruhů a používejte jej jako pokojový termostat.
Nainstalujte externí pokojový termostat (lokální dodavatel) v jiném okruhu.
Oba okruhy mohou nastavit teplotu cirkulační vody nezávisle.
Nainstalujte termistor vyrovnávací nádrže na vyrovnávací nádrž.
To vyžaduje oddělené nastavení připojení vyrovnávací nádrže a teploty T při provozu ohřevu.
Tento systém vyžaduje volitelný PCB (CZ-NS4P).
Podlahové topení + radiátor
Venkovní
Připojte podlahové topení nebo radiátor ke 2 okruhům přes vyrovnávací nádrž, jak je znázorněno na obrázku.
Na oba okruhy nainstalujte čerpadla a termistory (dle specifi kace Panasonic).
Ze 2 okruhů nainstalujte směšovací ventil do okruhu s nižší teplotou.
(Obecně platí, že jestliže instalujete podlahové vytápění a radiátorový okruh ve 2 zónách, směšovací ventil instalujte do okruhu podlahového topení.)
Dálkový ovladač je nainstalován na vnitřní jednotce.
V nastavení teploty zvolte teplotu cirkulační vody pro oba okruhy.
Oba okruhy mohou nastavit teplotu cirkulační vody nezávisle.
Nainstalujte termistor vyrovnávací nádrže na vyrovnávací nádrž.
To vyžaduje oddělené nastavení připojení vyrovnávací nádrže a teploty T při provozu ohřevu.
Tento systém vyžaduje volitelný PCB (CZ-NS4P).
Uvědomte si, že v případě, že na sekundární straně není žádný směšovací ventil, může teplota cirkulační vody přesáhnout nastavenou
teplotu.
12
Vnitřní jednotka porovnává teplotu v místnosti a teplotu nastavení na
Vnitřní
dálkovém ovladači k ovládání TČ a oběhového čerpadla.
Max: 30m
Podlahové topení
Vnitřní
Směšovací ventil 1
Vyrov. nádrž
Vnitřní
Čerpadlo 2
Směšovací ventil 1
Vyrov. nádrž
Termistor
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Pokojový
termostat (lokální
dodavatel)
Termistor 2
Směšovací ventil 2
Čerpadlo 2
Čerpadlo 1
Termistor 1
Podlahové topení 1
Podlahové topení 2
Radiátor
Termistor 2
Čerpadlo 1
Termistor 1
Podlahové
topení
Volitelné připojení řídicí desky - ne
Zóna a čidlo:
Pokojový termistor
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Volitelné připojení řídicí desky - ano
Zóna a čidlo - 2zónový systém
Zóna 1: čidlo
Pokojový termostat
Interní
Zóna 2: čidlo
Pokoj
Pokojový termostat
Nastavení dálkového ovladače
Instalační nastavení
Nastavení systému
Volitelné připojení řídicí desky - ano
Zóna a čidlo - 2zónový systém
Zóna 1: čidlo
Teplota vody
Zóna 2: čidlo
Pokoj
(Externí)
Teplota vody
