4. Raumtemp.fühler
Außen
Fußbodenheizung oder Heizkörper direkt an das Innengerät anschließen.
Bedieneinheit ist am Innengerät montiert.
Separaten externen Raumtemperaturfühler (gemäß Spezifi kation von Panasonic) in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird ein externer Raumtemperaturfühler verwendet.
Es gibt 2 Methoden zur Regelung der Wasservorlauftemperatur im Heizkreis.
Direkt: Wasservorlauftemperatur wird als fest vorgegebener Wert eingestellt.
Heizkurve: Wasservorlauftemperatur wird nach einer eingestellten Heizkurve in Abhängigkeit von der Außentemperatur berechnet.
Bei Einsatz eines Raumthermostaten oder Raumtemperaturfühlers kann die Heizkuve nach Bedarf eingestellt werden.
In diesem Fall wird die Heizkurve gemäß der Thermo-EIN/AUS-Einstellung angepasst.
•
Beispiel: Wenn die Erhöhung der Raumtemperatur im Heizbetrieb...
... sehr langsam erfolgt  Steilheit der Heizkurve erhöhen
...sehr schnell erfolgt  Steilheit der Heizkurve verringern

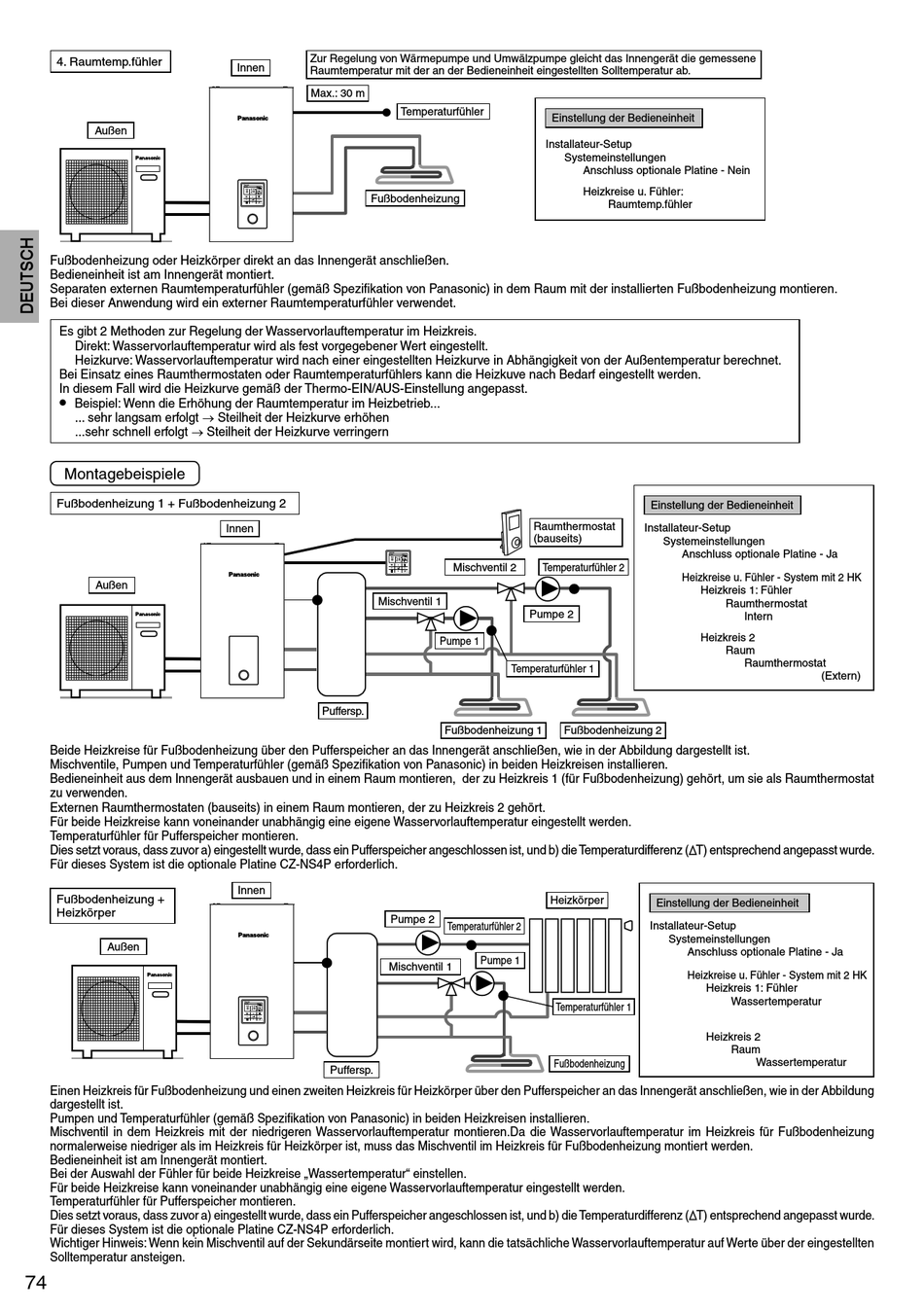

Montagebeispiele
Fußbodenheizung 1 + Fußbodenheizung 2
Außen
Beide Heizkreise für Fußbodenheizung über den Pufferspeicher an das Innengerät anschließen, wie in der Abbildung dargestellt ist.
Mischventile, Pumpen und Temperaturfühler (gemäß Spezifi kation von Panasonic) in beiden Heizkreisen installieren.
Bedieneinheit aus dem Innengerät ausbauen und in einem Raum montieren, der zu Heizkreis 1 (für Fußbodenheizung) gehört, um sie als Raumthermostat
zu verwenden.
Externen Raumthermostaten (bauseits) in einem Raum montieren, der zu Heizkreis 2 gehört.
Für beide Heizkreise kann voneinander unabhängig eine eigene Wasservorlauftemperatur eingestellt werden.
Temperaturfühler für Pufferspeicher montieren.
Dies setzt voraus, dass zuvor a) eingestellt wurde, dass ein Pufferspeicher angeschlossen ist, und b) die Temperaturdifferenz ( T) entsprechend angepasst wurde.
Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
Fußbodenheizung +
Heizkörper
Außen
Einen Heizkreis für Fußbodenheizung und einen zweiten Heizkreis für Heizkörper über den Pufferspeicher an das Innengerät anschließen, wie in der Abbildung
dargestellt ist.
Pumpen und Temperaturfühler (gemäß Spezifi kation von Panasonic) in beiden Heizkreisen installieren.
Mischventil in dem Heizkreis mit der niedrigeren Wasservorlauftemperatur montieren.Da die Wasservorlauftemperatur im Heizkreis für Fußbodenheizung
normalerweise niedriger als im Heizkreis für Heizkörper ist, muss das Mischventil im Heizkreis für Fußbodenheizung montiert werden.
Bedieneinheit ist am Innengerät montiert.
Bei der Auswahl der Fühler für beide Heizkreise „Wassertemperatur" einstellen.
Für beide Heizkreise kann voneinander unabhängig eine eigene Wasservorlauftemperatur eingestellt werden.
Temperaturfühler für Pufferspeicher montieren.
Dies setzt voraus, dass zuvor a) eingestellt wurde, dass ein Pufferspeicher angeschlossen ist, und b) die Temperaturdifferenz ( T) entsprechend angepasst wurde.
Für dieses System ist die optionale Platine CZ-NS4P erforderlich.
Wichtiger Hinweis: Wenn kein Mischventil auf der Sekundärseite montiert wird, kann die tatsächliche Wasservorlauftemperatur auf Werte über der eingestellten
Solltemperatur ansteigen.
74
Zur Regelung von Wärmepumpe und Umwälzpumpe gleicht das Innengerät die gemessene
Innen
Raumtemperatur mit der an der Bedieneinheit eingestellten Solltemperatur ab.
Max.: 30 m
Temperaturfühler
Fußbodenheizung
Innen
Mischventil 1
Puffersp.
Innen
Pumpe 2
Mischventil 1
Puffersp.
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumtemp.fühler
Raumthermostat
(bauseits)
Mischventil 2 Temperaturfühler 2
Pumpe 2
Pumpe 1
Temperaturfühler 1
Fußbodenheizung 1 Fußbodenheizung 2
Heizkörper
Temperaturfühler 2
Pumpe 1
Temperaturfühler 1
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 2 HK
Heizkreis 1: Fühler
Raumthermostat
Intern
Heizkreis 2
Raum
Raumthermostat
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellungen
Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 2 HK
Heizkreis 1: Fühler
Wassertemperatur
Heizkreis 2
Raum
Wassertemperatur
(Extern)
