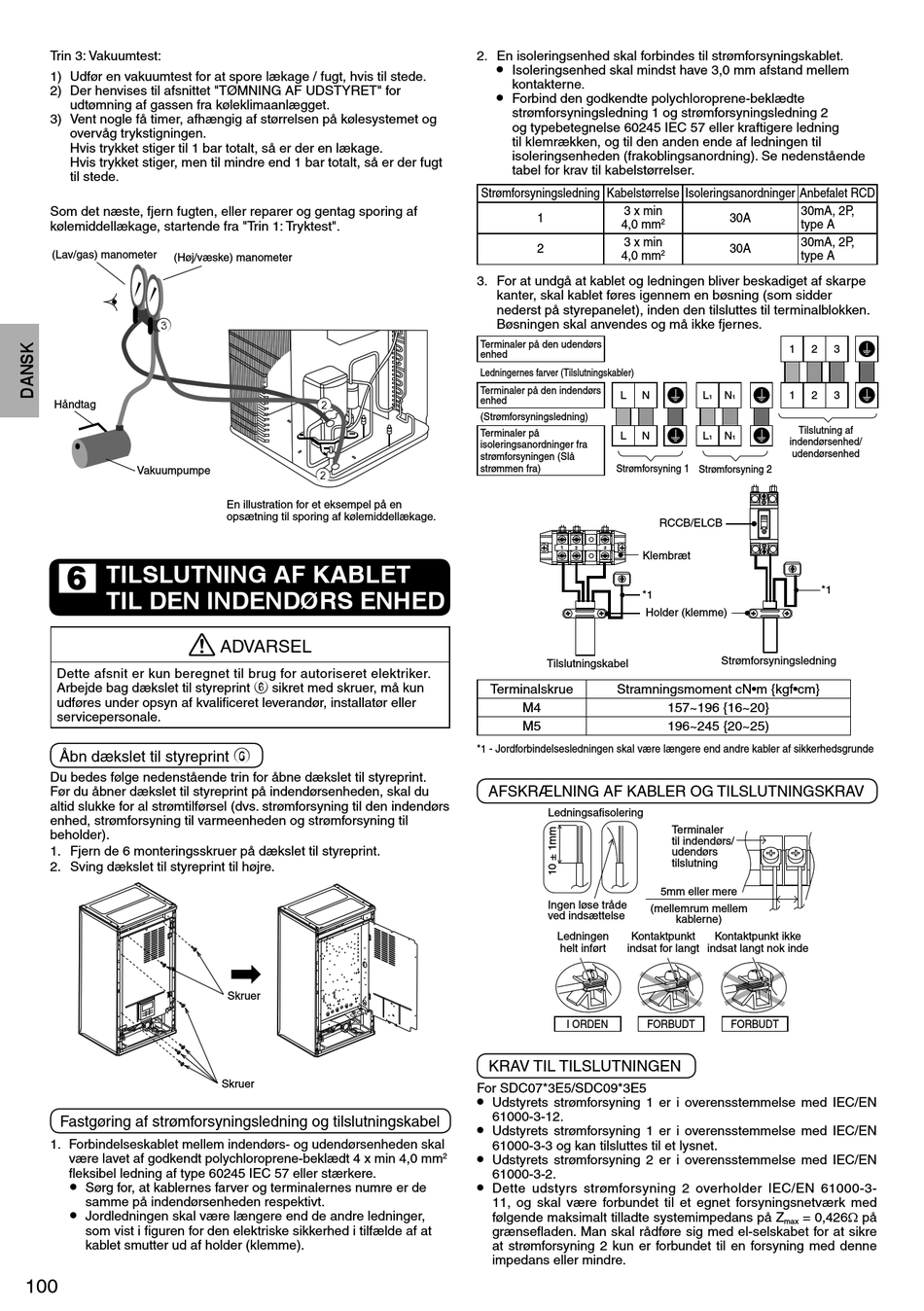

Trin 3: Vakuumtest:
1) Udfør en vakuumtest for at spore lækage / fugt, hvis til stede.
2) Der henvises til afsnittet "TØMNING AF UDSTYRET" for
udtømning af gassen fra køleklimaanlægget.
3) Vent nogle få timer, afhængig af størrelsen på kølesystemet og
overvåg trykstigningen.
Hvis trykket stiger til 1 bar totalt, så er der en lækage.
Hvis trykket stiger, men til mindre end 1 bar totalt, så er der fugt
til stede.
Som det næste, fjern fugten, eller reparer og gentag sporing af
kølemiddellækage, startende fra "Trin 1: Tryktest".
(Lav/gas) manometer
(Høj/væske) manometer
3
Håndtag
Vakuumpumpe
TILSLUTNING AF KABLET
6
TIL DEN INDENDØRS ENHED
Dette afsnit er kun beregnet til brug for autoriseret elektriker.
Arbejde bag dækslet til styreprint 6 sikret med skruer, må kun
udføres under opsyn af kvalifi ceret leverandør, installatør eller
servicepersonale.
Åbn dækslet til styreprint 6
Du bedes følge nedenstående trin for åbne dækslet til styreprint.
Før du åbner dækslet til styreprint på indendørsenheden, skal du
altid slukke for al strømtilførsel (dvs. strømforsyning til den indendørs
enhed, strømforsyning til varmeenheden og strømforsyning til
beholder).
1. Fjern de 6 monteringsskruer på dækslet til styreprint.
2. Sving dækslet til styreprint til højre.
Fastgøring af strømforsyningsledning og tilslutningskabel
1. Forbindelseskablet mellem indendørs- og udendørsenheden skal
være lavet af godkendt polychloroprene-beklædt 4 x min 4,0 mm
fl eksibel ledning af type 60245 IEC 57 eller stærkere.
•
Sørg for, at kablernes farver og terminalernes numre er de
samme på indendørsenheden respektivt.
•
Jordledningen skal være længere end de andre ledninger,
som vist i fi guren for den elektriske sikkerhed i tilfælde af at
kablet smutter ud af holder (klemme).
100
2
2
En illustration for et eksempel på en
opsætning til sporing af kølemiddellækage.
ADVARSEL
Skruer
Skruer
2. En isoleringsenhed skal forbindes til strømforsyningskablet.
•
Isoleringsenhed skal mindst have 3,0 mm afstand mellem
kontakterne.
•
Forbind den godkendte polychloroprene-beklædte
strømforsyningsledning 1 og strømforsyningsledning 2
og typebetegnelse 60245 IEC 57 eller kraftigere ledning
til klemrækken, og til den anden ende af ledningen til
isoleringsenheden (frakoblingsanordning). Se nedenstående
tabel for krav til kabelstørrelser.
Strømforsyningsledning Kabelstørrelse Isoleringsanordninger Anbefalet RCD
1
2
3. For at undgå at kablet og ledningen bliver beskadiget af skarpe
kanter, skal kablet føres igennem en bøsning (som sidder
nederst på styrepanelet), inden den tilsluttes til terminalblokken.
Bøsningen skal anvendes og må ikke fjernes.
Terminaler på den udendørs
enhed
Ledningernes farver (Tilslutningskabler)
Terminaler på den indendørs
enhed
(Strømforsyningsledning)
Terminaler på
isoleringsanordninger fra
strømforsyningen (Slå
strømmen fra) Strømforsyning 1 Strømforsyning 2
Tilslutningskabel
Terminalskrue Stramningsmoment cN•m {kgf•cm}
M4
M5
*1 - Jordforbindelsesledningen skal være længere end andre kabler af sikkerhedsgrunde
AFSKRÆLNING AF KABLER OG TILSLUTNINGSKRAV
Ledningsafi solering
Ingen løse tråde
ved indsættelse
Ledningen
helt inført
I ORDEN
KRAV TIL TILSLUTNINGEN
For SDC07*3E5/SDC09*3E5
•
Udstyrets strømforsyning 1 er i overensstemmelse med IEC/EN
61000-3-12.
•
Udstyrets strømforsyning 1 er i overensstemmelse med IEC/EN
61000-3-3 og kan tilsluttes til et lysnet.
•
2
Udstyrets strømforsyning 2 er i overensstemmelse med IEC/EN
61000-3-2.
•
Dette udstyrs strømforsyning 2 overholder IEC/EN 61000-3-
11, og skal være forbundet til et egnet forsyningsnetværk med
følgende maksimalt tilladte systemimpedans på Z
grænsefl aden. Man skal rådføre sig med el-selskabet for at sikre
at strømforsyning 2 kun er forbundet til en forsyning med denne
impedans eller mindre.
3 x min
30A
2
4,0 mm
3 x min
30A
4,0 mm 2
1
L N L N 1
1 1
L N L N
1 1
indendørsenhed/
udendørsenhed
RCCB/ELCB
Klembræt
*1
Holder (klemme)
Strømforsyningsledning
157~196 {16~20}
196~245 {20~25)
Terminaler
til indendørs/
udendørs
tilslutning
5mm eller mere
(mellemrum mellem
kablerne)
Kontaktpunkt Kontaktpunkt ikke
indsat for langt indsat langt nok inde
FORBUDT FORBUDT
max
30mA, 2P,
type A
30mA, 2P,
type A
2 3
2 3
Tilslutning af
*1
= 0,426 på
