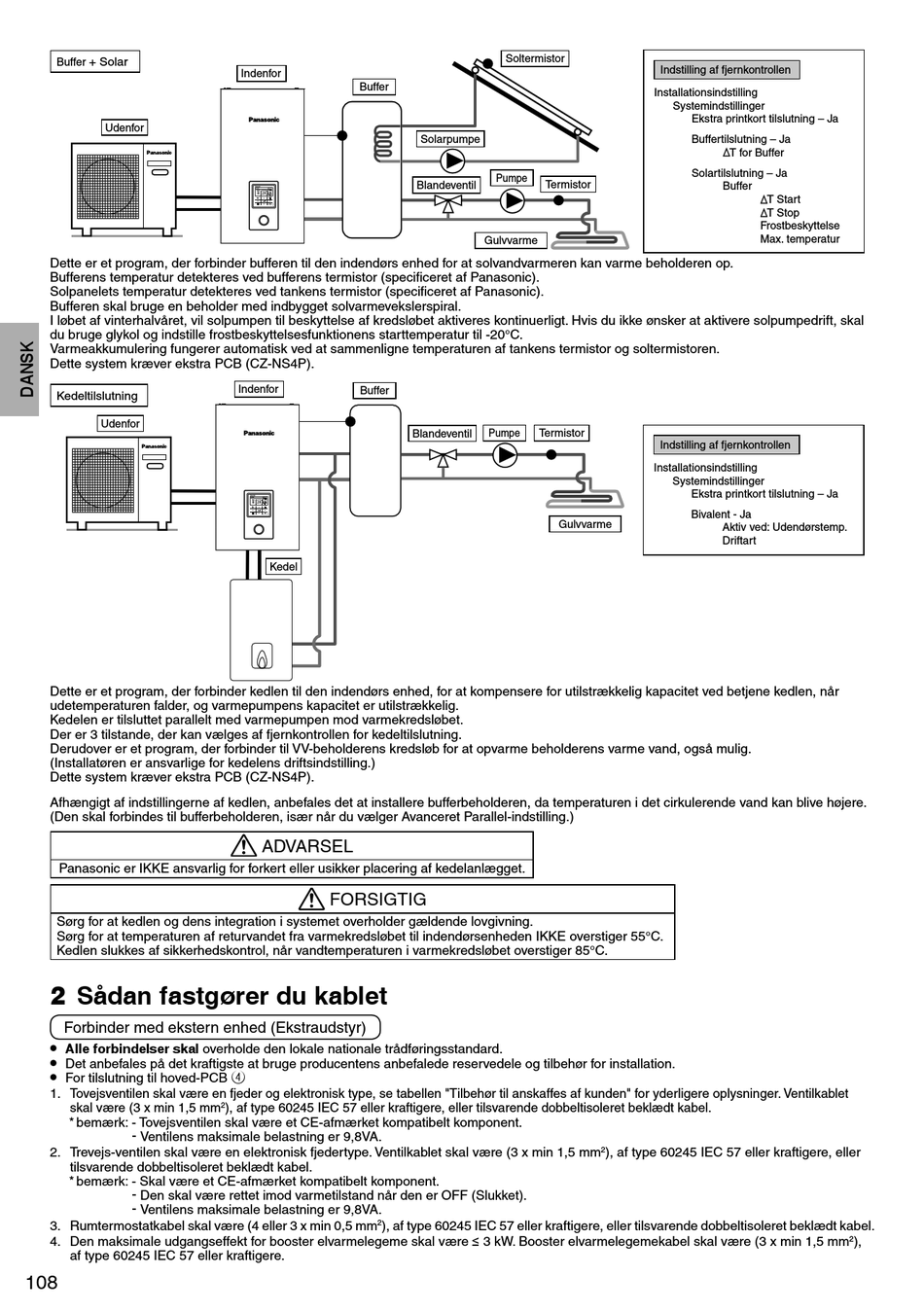

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 263

Buffer + Solar
Udenfor
Dette er et program, der forbinder bufferen til den indendørs enhed for at solvandvarmeren kan varme beholderen op.
Bufferens temperatur detekteres ved bufferens termistor (specifi ceret af Panasonic).
Solpanelets temperatur detekteres ved tankens termistor (specifi ceret af Panasonic).
Bufferen skal bruge en beholder med indbygget solvarmevekslerspiral.
I løbet af vinterhalvåret, vil solpumpen til beskyttelse af kredsløbet aktiveres kontinuerligt. Hvis du ikke ønsker at aktivere solpumpedrift, skal
du bruge glykol og indstille frostbeskyttelsesfunktionens starttemperatur til -20°C.
Varmeakkumulering fungerer automatisk ved at sammenligne temperaturen af tankens termistor og soltermistoren.
Dette system kræver ekstra PCB (CZ-NS4P).
Kedeltilslutning
Udenfor
Dette er et program, der forbinder kedlen til den indendørs enhed, for at kompensere for utilstrækkelig kapacitet ved betjene kedlen, når
udetemperaturen falder, og varmepumpens kapacitet er utilstrækkelig.
Kedelen er tilsluttet parallelt med varmepumpen mod varmekredsløbet.
Der er 3 tilstande, der kan vælges af fjernkontrollen for kedeltilslutning.
Derudover er et program, der forbinder til VV-beholderens kredsløb for at opvarme beholderens varme vand, også mulig.
(Installatøren er ansvarlige for kedelens driftsindstilling.)
Dette system kræver ekstra PCB (CZ-NS4P).
Afhængigt af indstillingerne af kedlen, anbefales det at installere bufferbeholderen, da temperaturen i det cirkulerende vand kan blive højere.
(Den skal forbindes til bufferbeholderen, især når du vælger Avanceret Parallel-indstilling.)
Panasonic er IKKE ansvarlig for forkert eller usikker placering af kedelanlægget.
Sørg for at kedlen og dens integration i systemet overholder gældende lovgivning.
Sørg for at temperaturen af returvandet fra varmekredsløbet til indendørsenheden IKKE overstiger 55°C.
Kedlen slukkes af sikkerhedskontrol, når vandtemperaturen i varmekredsløbet overstiger 85°C.
2 Sådan fastgører du kablet
Forbinder med ekstern enhed (Ekstraudstyr)
• Alle forbindelser skal overholde den lokale nationale trådføringsstandard.
•
Det anbefales på det kraftigste at bruge producentens anbefalede reservedele og tilbehør for installation.
• For tilslutning til hoved-PCB 4
1. Tovejsventilen skal være en fjeder og elektronisk type, se tabellen "Tilbehør til anskaffes af kunden" for yderligere oplysninger. Ventilkablet
skal være (3 x min 1,5 mm
* bemærk: - Tovejsventilen skal være et CE-afmærket kompatibelt komponent.
- Ventilens maksimale belastning er 9,8VA.
2. Trevejs-ventilen skal være en elektronisk fjedertype. Ventilkablet skal være (3 x min 1,5 mm
tilsvarende dobbeltisoleret beklædt kabel.
* bemærk: - Skal være et CE-afmærket kompatibelt komponent.
- Den skal være rettet imod varmetilstand når den er OFF (Slukket).
- Ventilens maksimale belastning er 9,8VA.
3. Rumtermostatkabel skal være (4 eller 3 x min 0,5 mm
4. Den maksimale udgangseffekt for booster elvarmelegeme skal være ≤ 3 kW. Booster elvarmelegemekabel skal være (3 x min 1,5 mm
af type 60245 IEC 57 eller kraftigere.
108
Indenfor
Buffer
Indenfor
Buffer
Kedel
ADVARSEL
FORSIGTIG
2
), af type 60245 IEC 57 eller kraftigere, eller tilsvarende dobbeltisoleret beklædt kabel.
2
), af type 60245 IEC 57 eller kraftigere, eller tilsvarende dobbeltisoleret beklædt kabel.
Soltermistor
Solarpumpe
Pumpe
Termistor
Blandeventil
Gulvvarme
Pumpe Termistor
Blandeventil
Gulvvarme
Indstilling af fjernkontrollen
Installationsindstilling
Systemindstillinger
Ekstra printkort tilslutning – Ja
Buffertilslutning – Ja
T for Buffer
Solartilslutning – Ja
Buffer
T Start
T Stop
Frostbeskyttelse
Max. temperatur
Indstilling af fjernkontrollen
Installationsindstilling
Systemindstillinger
Ekstra printkort tilslutning – Ja
Bivalent - Ja
Aktiv ved: Udendørstemp.
Driftart
2
), af type 60245 IEC 57 eller kraftigere, eller
2 ),
