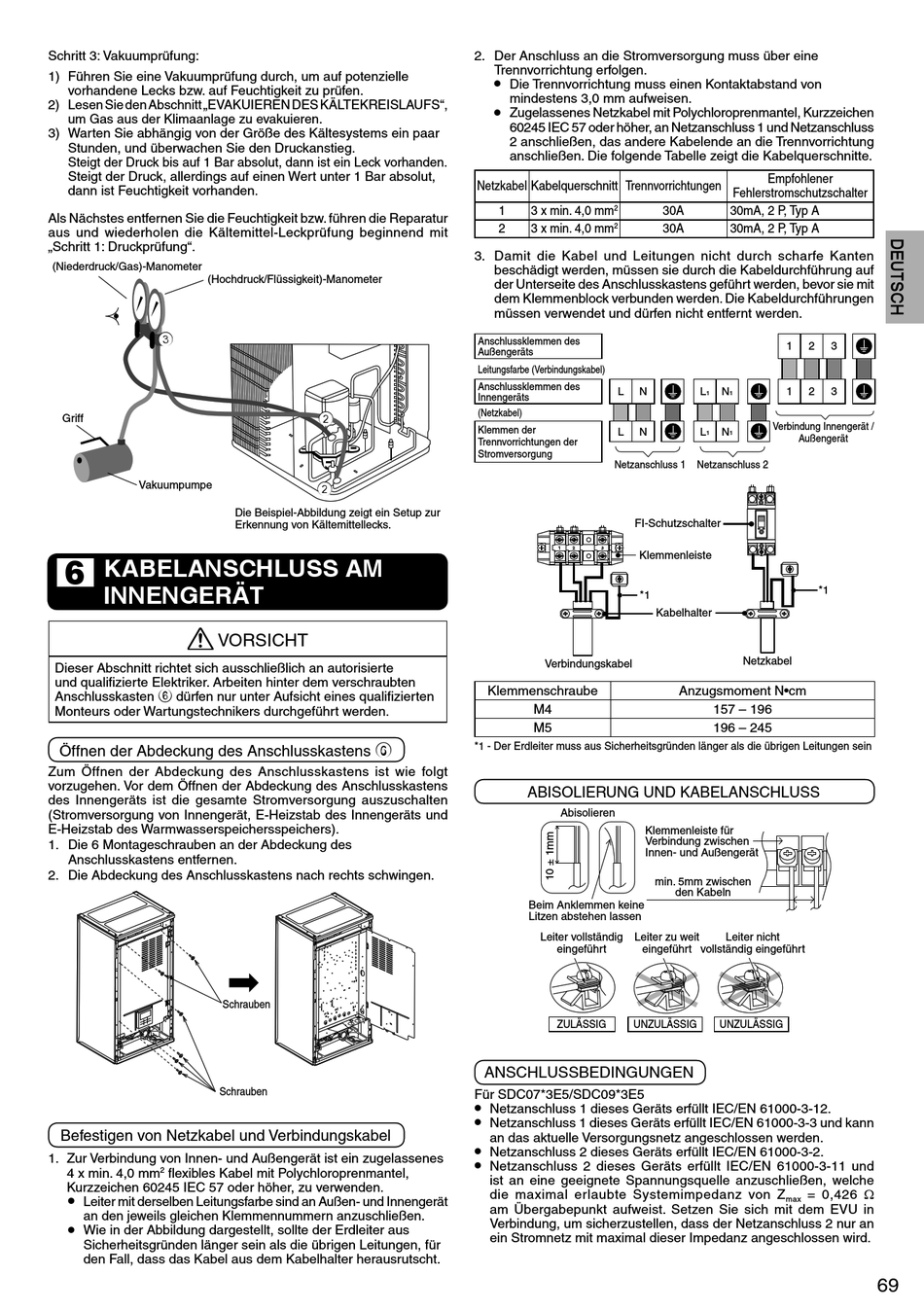

Schritt 3: Vakuumprüfung:
1) Führen Sie eine Vakuumprüfung durch, um auf potenzielle
vorhandene Lecks bzw. auf Feuchtigkeit zu prüfen.
2) Lesen Sie den Abschnitt „EVAKUIEREN DES KÄLTEKREISLAUFS",
um Gas aus der Klimaanlage zu evakuieren.
3) Warten Sie abhängig von der Größe des Kältesystems ein paar
Stunden, und überwachen Sie den Druckanstieg.
Steigt der Druck bis auf 1 Bar absolut, dann ist ein Leck vorhanden.
Steigt der Druck, allerdings auf einen Wert unter 1 Bar absolut,
dann ist Feuchtigkeit vorhanden.
Als Nächstes entfernen Sie die Feuchtigkeit bzw. führen die Reparatur
aus und wiederholen die Kältemittel-Leckprüfung beginnend mit
„Schritt 1: Druckprüfung".
(Niederdruck/Gas)-Manometer
(Hochdruck/Flüssigkeit)-Manometer
3
Griff
Vakuumpumpe
KABELANSCHLUSS AM
6
INNENGERÄT
VORSICHT
Dieser Abschnitt richtet sich ausschließlich an autorisierte
und qualifi zierte Elektriker. Arbeiten hinter dem verschraubten
Anschlusskasten 6 dürfen nur unter Aufsicht eines qualifi zierten
Monteurs oder Wartungstechnikers durchgeführt werden.
Öffnen der Abdeckung des Anschlusskastens 6
Zum Öffnen der Abdeckung des Anschlusskastens ist wie folgt
vorzugehen. Vor dem Öffnen der Abdeckung des Anschlusskastens
des Innengeräts ist die gesamte Stromversorgung auszuschalten
(Stromversorgung von Innengerät, E-Heizstab des Innengeräts und
E-Heizstab des Warmwasserspeichersspeichers).
1. Die 6 Montageschrauben an der Abdeckung des
Anschlusskastens entfernen.
2. Die Abdeckung des Anschlusskastens nach rechts schwingen.
Schrauben
Schrauben
Befestigen von Netzkabel und Verbindungskabel
1. Zur Verbindung von Innen- und Außengerät ist ein zugelassenes
4 x min. 4,0 mm 2 fl exibles Kabel mit Polychloroprenmantel,
Kurzzeichen 60245 IEC 57 oder höher, zu verwenden.
•
Leiter mit derselben Leitungsfarbe sind an Außen- und Innengerät
an den jeweils gleichen Klemmennummern anzuschließen.
•
Wie in der Abbildung dargestellt, sollte der Erdleiter aus
Sicherheitsgründen länger sein als die übrigen Leitungen, für
den Fall, dass das Kabel aus dem Kabelhalter herausrutscht.
2
2
Die Beispiel-Abbildung zeigt ein Setup zur
Erkennung von Kältemittellecks.
2. Der Anschluss an die Stromversorgung muss über eine
Trennvorrichtung erfolgen.
•
Die Trennvorrichtung muss einen Kontaktabstand von
mindestens 3,0 mm aufweisen.
•
Zugelassenes Netzkabel mit Polychloroprenmantel, Kurzzeichen
60245 IEC 57 oder höher, an Netzanschluss 1 und Netzanschluss
2 anschließen, das andere Kabelende an die Trennvorrichtung
anschließen. Die folgende Tabelle zeigt die Kabelquerschnitte.
Netzkabel Kabelquerschnitt Trennvorrichtungen
1 3 x min. 4,0 mm 2
2 3 x min. 4,0 mm 2
3. Damit die Kabel und Leitungen nicht durch scharfe Kanten
beschädigt werden, müssen sie durch die Kabeldurchführung auf
der Unterseite des Anschlusskastens geführt werden, bevor sie mit
dem Klemmenblock verbunden werden. Die Kabeldurchführungen
müssen verwendet und dürfen nicht entfernt werden.
Anschlussklemmen des
Außengeräts
Leitungsfarbe (Verbindungskabel)
Anschlussklemmen des
L N
Innengeräts
(Netzkabel)
Klemmen der
L N
Trennvorrichtungen der
Stromversorgung
Netzanschluss 1 Netzanschluss 2
FI-Schutzschalter
Klemmenleiste
*1
Verbindungskabel
Klemmenschraube
M4
M5
*1 - Der Erdleiter muss aus Sicherheitsgründen länger als die übrigen Leitungen sein

ABISOLIERUNG UND KABELANSCHLUSS

Abisolieren
Klemmenleiste für
Verbindung zwischen
Innen- und Außengerät
Beim Anklemmen keine
Litzen abstehen lassen
Leiter vollständig Leiter zu weit
eingeführt eingeführt
ZULÄSSIG UNZULÄSSIG

ANSCHLUSSBEDINGUNGEN

Für SDC07*3E5/SDC09*3E5
•
Netzanschluss 1 dieses Geräts erfüllt IEC/EN 61000-3-12.
•
Netzanschluss 1 dieses Geräts erfüllt IEC/EN 61000-3-3 und kann
an das aktuelle Versorgungsnetz angeschlossen werden.
•
Netzanschluss 2 dieses Geräts erfüllt IEC/EN 61000-3-2.
•
Netzanschluss 2 dieses Geräts erfüllt IEC/EN 61000-3-11 und
ist an eine geeignete Spannungsquelle anzuschließen, welche
die maximal erlaubte Systemimpedanz von Z
am Übergabepunkt aufweist. Setzen Sie sich mit dem EVU in
Verbindung, um sicherzustellen, dass der Netzanschluss 2 nur an
ein Stromnetz mit maximal dieser Impedanz angeschlossen wird.
Empfohlener
Fehlerstromschutzschalter
30A 30mA, 2 P, Typ A
30A 30mA, 2 P, Typ A
1 2
L N 1 2
1 1
Verbindung Innengerät /
L N
1 1
Außengerät
*1
Kabelhalter
Netzkabel
Anzugsmoment N•cm
157 – 196
196 – 245
min. 5mm zwischen
den Kabeln
Leiter nicht
vollständig eingeführt
UNZULÄSSIG
= 0,426 
max
3
3
