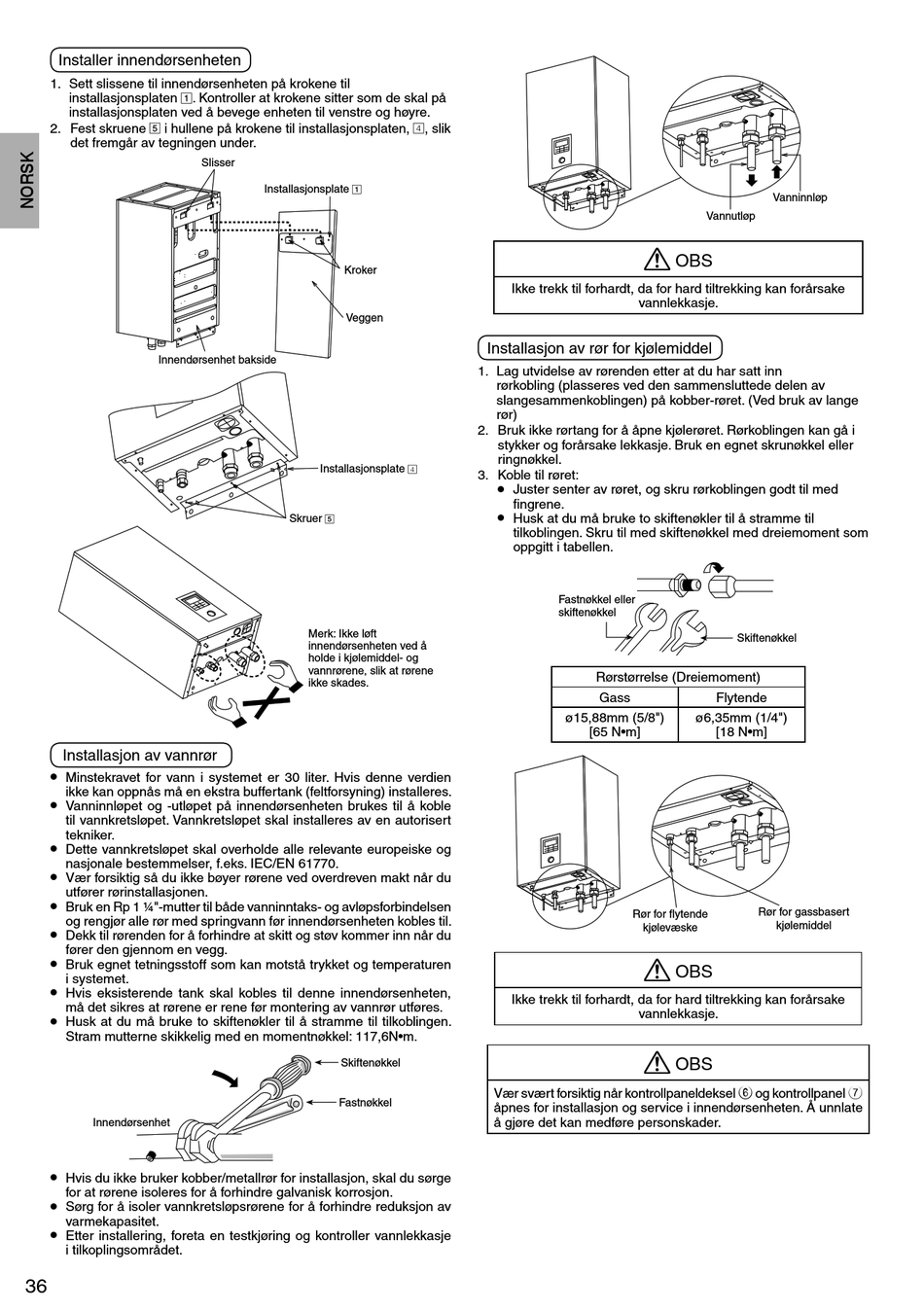

Installer innendørsenheten
1. Sett slissene til innendørsenheten på krokene til
installasjonsplaten 1 . Kontroller at krokene sitter som de skal på
installasjonsplaten ved å bevege enheten til venstre og høyre.
2. Fest skruene 5 i hullene på krokene til installasjonsplaten, 4 , slik
det fremgår av tegningen under.
Innendørsenhet bakside
Installasjon av vannrør
•
Minstekravet for vann i systemet er 30 liter. Hvis denne verdien
ikke kan oppnås må en ekstra buffertank (feltforsyning) installeres.
•
Vanninnløpet og -utløpet på innendørsenheten brukes til å koble
til vannkretsløpet. Vannkretsløpet skal installeres av en autorisert
tekniker.
•
Dette vannkretsløpet skal overholde alle relevante europeiske og
nasjonale bestemmelser, f.eks. IEC/EN 61770.
•
Vær forsiktig så du ikke bøyer rørene ved overdreven makt når du
utfører rørinstallasjonen.
•
Bruk en Rp 1 ¼"-mutter til både vanninntaks- og avløpsforbindelsen
og rengjør alle rør med springvann før innendørsenheten kobles til.
•
Dekk til rørenden for å forhindre at skitt og støv kommer inn når du
fører den gjennom en vegg.
•
Bruk egnet tetningsstoff som kan motstå trykket og temperaturen
i systemet.
•
Hvis eksisterende tank skal kobles til denne innendørsenheten,
må det sikres at rørene er rene før montering av vannrør utføres.
•
Husk at du må bruke to skiftenøkler til å stramme til tilkoblingen.
Stram mutterne skikkelig med en momentnøkkel: 117,6N•m.
Innendørsenhet
•
Hvis du ikke bruker kobber/metallrør for installasjon, skal du sørge
for at rørene isoleres for å forhindre galvanisk korrosjon.
•
Sørg for å isoler vannkretsløpsrørene for å forhindre reduksjon av
varmekapasitet.
•
Etter installering, foreta en testkjøring og kontroller vannlekkasje
i tilkoplingsområdet.
36
Slisser
Installasjonsplate 1
Kroker
Veggen
Installasjonsplate 4
Skruer 5
Merk: Ikke løft
innendørsenheten ved å
holde i kjølemiddel- og
vannrørene, slik at rørene
ikke skades.
Skiftenøkkel
Fastnøkkel
Ikke trekk til forhardt, da for hard tiltrekking kan forårsake
vannlekkasje.
Installasjon av rør for kjølemiddel
1. Lag utvidelse av rørenden etter at du har satt inn
rørkobling (plasseres ved den sammensluttede delen av
slangesammenkoblingen) på kobber-røret. (Ved bruk av lange
rør)
2. Bruk ikke rørtang for å åpne kjølerøret. Rørkoblingen kan gå i
stykker og forårsake lekkasje. Bruk en egnet skrunøkkel eller
ringnøkkel.
3. Koble til røret:
•
Juster senter av røret, og skru rørkoblingen godt til med
fi ngrene.
•
Husk at du må bruke to skiftenøkler til å stramme til
tilkoblingen. Skru til med skiftenøkkel med dreiemoment som
oppgitt i tabellen.
Fastnøkkel eller
skiftenøkkel
Rørstørrelse (Dreiemoment)
Gass
ø15,88mm (5/8")
[65 N•m]
Rør for fl ytende
kjølevæske
Ikke trekk til forhardt, da for hard tiltrekking kan forårsake
vannlekkasje.
Vær svært forsiktig når kontrollpaneldeksel 6 og kontrollpanel 7
åpnes for installasjon og service i innendørsenheten. Å unnlate
å gjøre det kan medføre personskader.
Vanninnløp
Vannutløp
OBS
Skiftenøkkel
Flytende
ø6,35mm (1/4")
[18 N•m]
Rør for gassbasert
kjølemiddel
OBS
