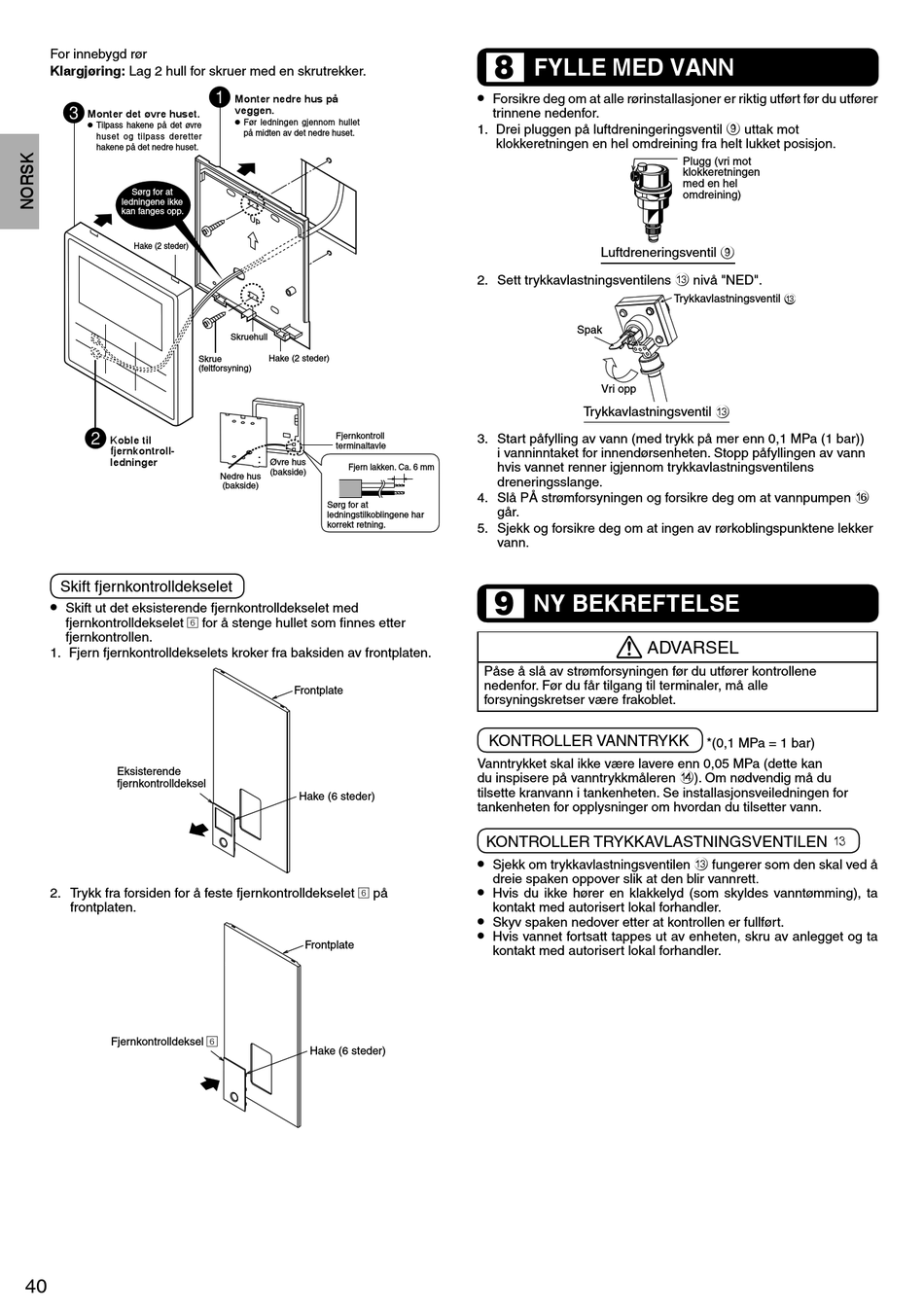

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 195

For innebygd rør
Klargjøring: Lag 2 hull for skruer med en skrutrekker.
Monter det øvre huset.
•
Tilpass hakene på det øvre
huset og tilpass deretter
hakene på det nedre huset.
Sørg for at
ledningene ikke
kan fanges opp.
Hake (2 steder)
Skrue
(feltforsyning)
Koble til
fjernkontroll-
ledninger
Skift fjernkontrolldekselet
•
Skift ut det eksisterende fjernkontrolldekselet med
fjernkontrolldekselet 6 for å stenge hullet som fi nnes etter
fjernkontrollen.
1. Fjern fjernkontrolldekselets kroker fra baksiden av frontplaten.
Eksisterende
fjernkontrolldeksel
2. Trykk fra forsiden for å feste fjernkontrolldekselet 6 på
frontplaten.
Fjernkontrolldeksel
40
Monter nedre hus på
veggen.
•
Før ledningen gjennom hullet
på midten av det nedre huset.
U P
Skruehull
Hake (2 steder)
Fjernkontroll
terminaltavle
Øvre hus
Fjern lakken. Ca. 6 mm
(bakside)
Nedre hus
(bakside)
Sørg for at
ledningstilkoblingene har
korrekt retning.
Frontplate
Hake (6 steder)
Frontplate
6
Hake (6 steder)
FYLLE MED VANN
8
•
Forsikre deg om at alle rørinstallasjoner er riktig utført før du utfører
trinnene nedenfor.
1. Drei pluggen på luftdreningeringsventil 9 uttak mot
klokkeretningen en hel omdreining fra helt lukket posisjon.
Luftdreneringsventil 9
2. Sett trykkavlastningsventilens c nivå "NED".
Spak
Vri opp
Trykkavlastningsventil c
3. Start påfylling av vann (med trykk på mer enn 0,1 MPa (1 bar))
i vanninntaket for innendørsenheten. Stopp påfyllingen av vann
hvis vannet renner igjennom trykkavlastningsventilens
dreneringsslange.
4. Slå PÅ strømforsyningen og forsikre deg om at vannpumpen f
går.
5. Sjekk og forsikre deg om at ingen av rørkoblingspunktene lekker
vann.
NY BEKREFTELSE
9
ADVARSEL
Påse å slå av strømforsyningen før du utfører kontrollene
nedenfor. Før du får tilgang til terminaler, må alle
forsyningskretser være frakoblet.
KONTROLLER VANNTRYKK
Vanntrykket skal ikke være lavere enn 0,05 MPa (dette kan
du inspisere på vanntrykkmåleren d). Om nødvendig må du
tilsette kranvann i tankenheten. Se installasjonsveiledningen for
tankenheten for opplysninger om hvordan du tilsetter vann.
KONTROLLER TRYKKAVLASTNINGSVENTILEN c
• Sjekk om trykkavlastningsventilen c fungerer som den skal ved å
dreie spaken oppover slik at den blir vannrett.
•
Hvis du ikke hører en klakkelyd (som skyldes vanntømming), ta
kontakt med autorisert lokal forhandler.
•
Skyv spaken nedover etter at kontrollen er fullført.
•
Hvis vannet fortsatt tappes ut av enheten, skru av anlegget og ta
kontakt med autorisert lokal forhandler.
Plugg (vri mot
klokkeretningen
med en hel
omdreining)
Trykkavlastningsventil c
*(0,1 MPa = 1 bar)
