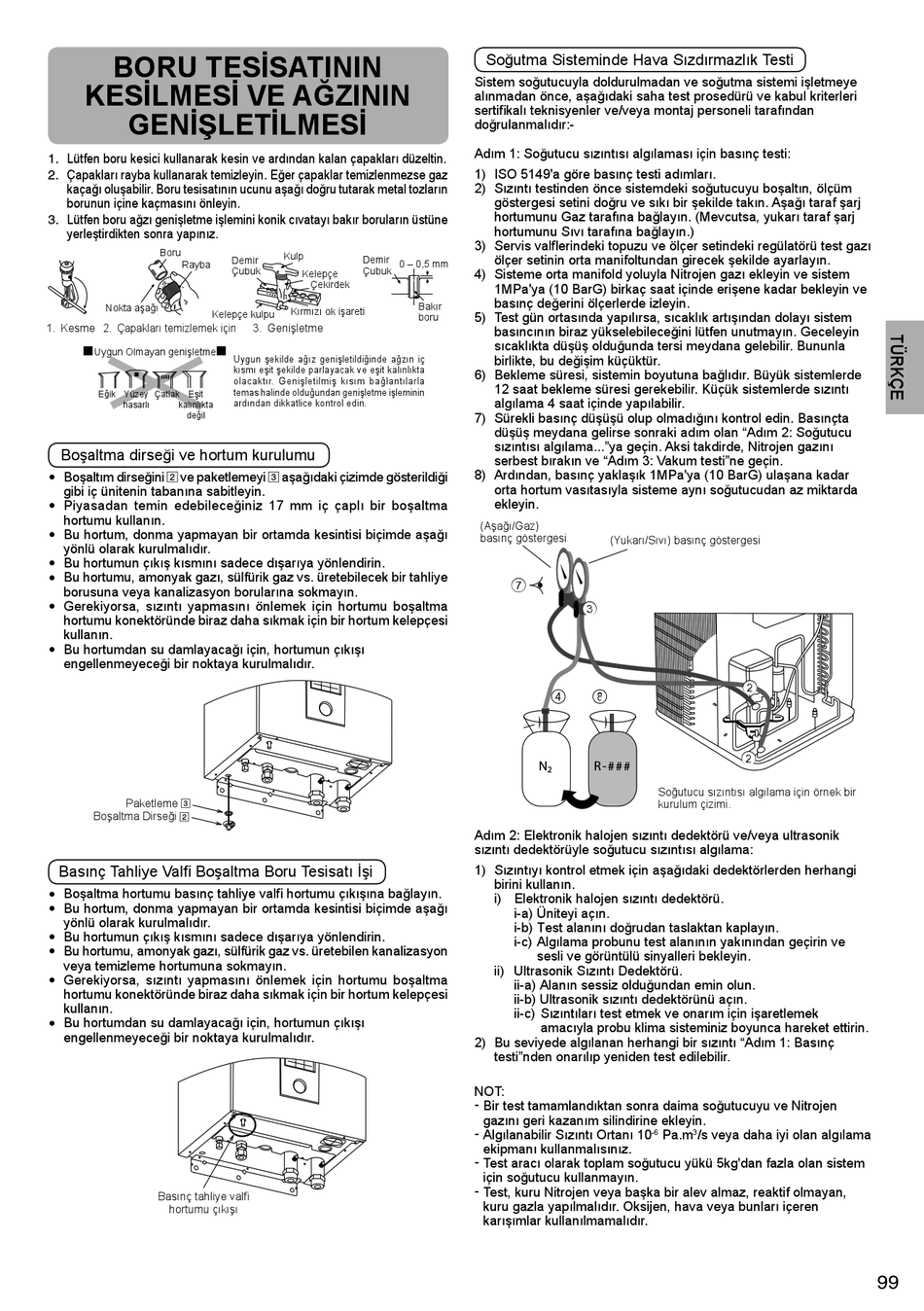

Panasonic SDC07 3E5-Serie Installationshandbuch Seite 130

BORU TESİSATININ
KESİLMESİ VE AĞZININ
GENİŞLETİLMESİ
1. Lütfen boru kesici kullanarak kesin ve ardından kalan çapakları düzeltin.
2. Çapakları rayba kullanarak temizleyin. Eğer çapaklar temizlenmezse gaz
kaçağı oluşabilir. Boru tesisatının ucunu aşağı doğru tutarak metal tozların
borunun içine kaçmasını önleyin.
3. Lütfen boru ağzı genişletme işlemini konik cıvatayı bakır boruların üstüne
yerleştirdikten sonra yapınız.
Boru
Rayba
Nokta aşağı
Kelepçe kulpu
1. Kesme 2. Çapakları temizlemek için
 
Uygun Olmayan genişletme
Eğik Yüzey Çatlak Eşit
hasarlı kalınlıkta
değil
Boşaltma dirseği ve hortum kurulumu
•
Boşaltım dirseğini 2 ve paketlemeyi 3 aşağıdaki çizimde gösterildiği
gibi iç ünitenin tabanına sabitleyin.
•
Piyasadan temin edebileceğiniz 17 mm iç çaplı bir boşaltma
hortumu kullanın.
•
Bu hortum, donma yapmayan bir ortamda kesintisi biçimde aşağı
yönlü olarak kurulmalıdır.
•
Bu hortumun çıkış kısmını sadece dışarıya yönlendirin.
•
Bu hortumu, amonyak gazı, sülfürik gaz vs. üretebilecek bir tahliye
borusuna veya kanalizasyon borularına sokmayın.
•
Gerekiyorsa, sızıntı yapmasını önlemek için hortumu boşaltma
hortumu konektöründe biraz daha sıkmak için bir hortum kelepçesi
kullanın.
•
Bu hortumdan su damlayacağı için, hortumun çıkışı
engellenmeyeceği bir noktaya kurulmalıdır.
Paketleme 3
Boşaltma Dirseği 2
Basınç Tahliye Valfi Boşaltma Boru Tesisatı İşi
•
Boşaltma hortumu basınç tahliye valfi hortumu çıkışına bağlayın.
•
Bu hortum, donma yapmayan bir ortamda kesintisi biçimde aşağı
yönlü olarak kurulmalıdır.
•
Bu hortumun çıkış kısmını sadece dışarıya yönlendirin.
•
Bu hortumu, amonyak gazı, sülfürik gaz vs. üretebilen kanalizasyon
veya temizleme hortumuna sokmayın.
•
Gerekiyorsa, sızıntı yapmasını önlemek için hortumu boşaltma
hortumu konektöründe biraz daha sıkmak için bir hortum kelepçesi
kullanın.
•
Bu hortumdan su damlayacağı için, hortumun çıkışı
engellenmeyeceği bir noktaya kurulmalıdır.
Basınç tahliye valfi
hortumu çıkışı
Kulp
Demir
Demir
0 – 0,5 mm
Çubuk
Çubuk
Kelepçe
Çekirdek
Kırmızı ok işareti
3. Genişletme
Uygun şekilde ağız genişletildiğinde ağzın iç
kısmı eşit şekilde parlayacak ve eşit kalınlıkta
olacaktır. Genişletilmiş kısım bağlantılarla
temas halinde olduğundan genişletme işleminin
ardından dikkatlice kontrol edin.
Soğutma Sisteminde Hava Sızdırmazlık Testi
Sistem soğutucuyla doldurulmadan ve soğutma sistemi işletmeye
alınmadan önce, aşağıdaki saha test prosedürü ve kabul kriterleri
sertifi kalı teknisyenler ve/veya montaj personeli tarafından
doğrulanmalıdır:-
Adım 1: Soğutucu sızıntısı algılaması için basınç testi:
1) ISO 5149'a göre basınç testi adımları.
2) Sızıntı testinden önce sistemdeki soğutucuyu boşaltın, ölçüm
göstergesi setini doğru ve sıkı bir şekilde takın. Aşağı taraf şarj
hortumunu Gaz tarafına bağlayın. (Mevcutsa, yukarı taraf şarj
hortumunu Sıvı tarafına bağlayın.)
3) Servis valfl erindeki topuzu ve ölçer setindeki regülatörü test gazı
ölçer setinin orta manifoltundan girecek şekilde ayarlayın.
4) Sisteme orta manifold yoluyla Nitrojen gazı ekleyin ve sistem
1MPa'ya (10 BarG) birkaç saat içinde erişene kadar bekleyin ve
basınç değerini ölçerlerde izleyin.
Bakır
5) Test gün ortasında yapılırsa, sıcaklık artışından dolayı sistem
boru
basıncının biraz yükselebileceğini lütfen unutmayın. Geceleyin
sıcaklıkta düşüş olduğunda tersi meydana gelebilir. Bununla
birlikte, bu değişim küçüktür.
6) Bekleme süresi, sistemin boyutuna bağlıdır. Büyük sistemlerde
12 saat bekleme süresi gerekebilir. Küçük sistemlerde sızıntı
algılama 4 saat içinde yapılabilir.
7) Sürekli basınç düşüşü olup olmadığını kontrol edin. Basınçta
düşüş meydana gelirse sonraki adım olan "Adım 2: Soğutucu
sızıntısı algılama..."ya geçin. Aksi takdirde, Nitrojen gazını
serbest bırakın ve "Adım 3: Vakum testi"ne geçin.
8) Ardından, basınç yaklaşık 1MPa'ya (10 BarG) ulaşana kadar
orta hortum vasıtasıyla sisteme aynı soğutucudan az miktarda
ekleyin.
(Aşağı/Gaz)
basınç göstergesi
7
3
4 8
N
2
Adım 2: Elektronik halojen sızıntı dedektörü ve/veya ultrasonik
sızıntı dedektörüyle soğutucu sızıntısı algılama:
1) Sızıntıyı kontrol etmek için aşağıdaki dedektörlerden herhangi
birini kullanın.
i) Elektronik halojen sızıntı dedektörü.
i-a) Üniteyi açın.
i-b) Test alanını doğrudan taslaktan kaplayın.
i-c) Algılama probunu test alanının yakınından geçirin ve
sesli ve görüntülü sinyalleri bekleyin.
ii) Ultrasonik Sızıntı Dedektörü.
ii-a) Alanın sessiz olduğundan emin olun.
ii-b) Ultrasonik sızıntı dedektörünü açın.
ii-c) Sızıntıları test etmek ve onarım için işaretlemek
amacıyla probu klima sisteminiz boyunca hareket ettirin.
2) Bu seviyede algılanan herhangi bir sızıntı "Adım 1: Basınç
testi"nden onarılıp yeniden test edilebilir.
NOT:
- Bir test tamamlandıktan sonra daima soğutucuyu ve Nitrojen
gazını geri kazanım silindirine ekleyin.
- Algılanabilir Sızıntı Ortanı 10
ekipmanı kullanmalısınız.
- Test aracı olarak toplam soğutucu yükü 5kg'dan fazla olan sistem
için soğutucu kullanmayın.
- Test, kuru Nitrojen veya başka bir alev almaz, reaktif olmayan,
kuru gazla yapılmalıdır. Oksijen, hava veya bunları içeren
karışımlar kullanılmamalıdır.
(Yukarı/Sıvı) basınç göstergesi
2
2
R-###
Soğutucu sızıntısı algılama için örnek bir
kurulum çizimi.
Pa.m /s veya daha iyi olan algılama
-6 3
